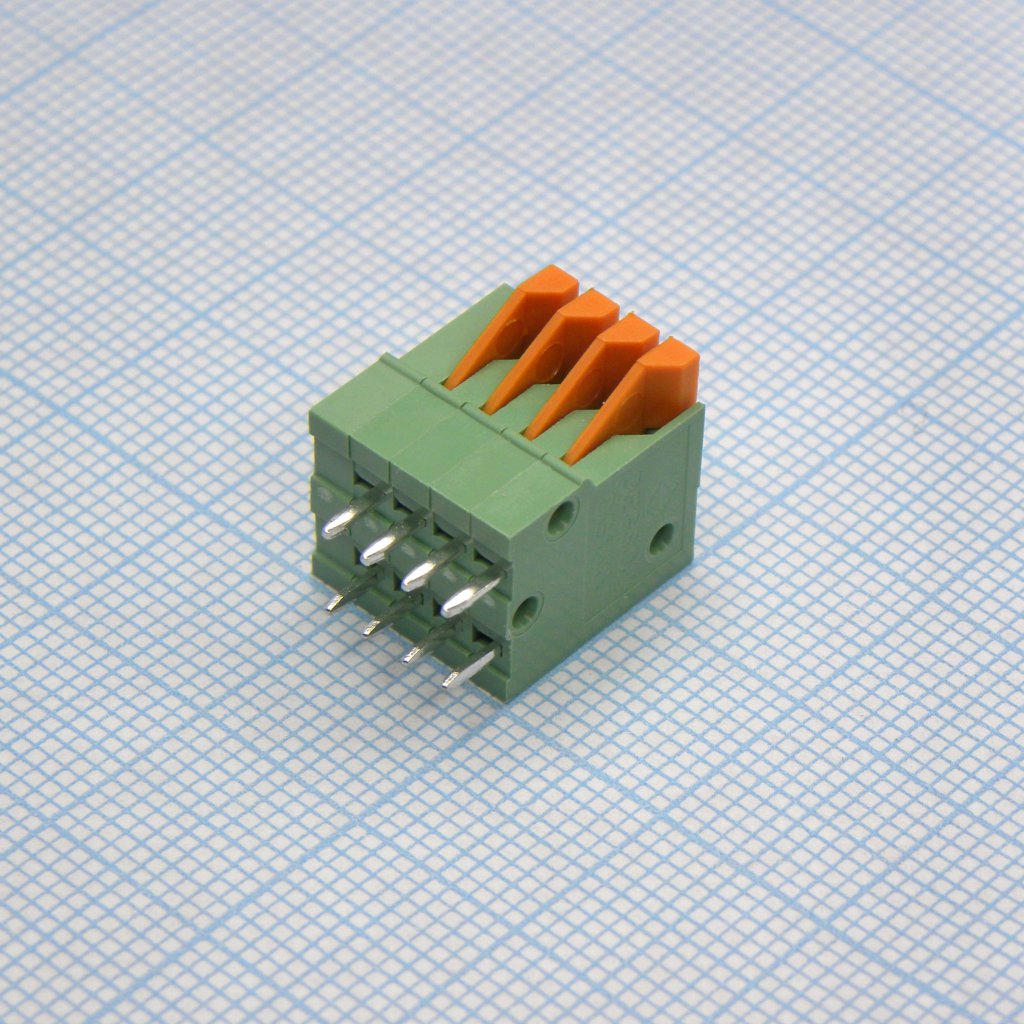

Нажимной безвинтовой клеммный блок 4 контакта. Зажим типа торцевой контакт. Серия DG141V-2.54
У поставщика
ПроизводительDegson
У поставщиков
20 032 шт.
Норм. уп.: 1000
шт
Выгоднее:
Откуда взять
СкладЦена за штСуммаВ наличииУсловия
Склад 13срок до недели
Цена за шт24,02 ₽
Сумма720,60 ₽
+ доплата 490,00 ₽
В наличии20 032 шт
без доплаты — заказ со склада от 17 300,00 ₽меньше — +490,00 ₽ на заказ, в ценах позицийот 30 штюрлицам и ИП
от 244 — 22,08 ₽ (−8%)
Заказ со склада «Склад 13» с этой позицией — 720,60 ₽. До заказа без доплаты не хватает 16 579,40 ₽; пока не набрано, 490,00 ₽ распределятся по ценам позиций этого склада.
30 шт · Склад 13 · 720,60 ₽
Описание
Нажимной безвинтовой клеммный блок Degson серии DG141V-2.54 на 4 контакта с шагом 2,54 мм. Оснащен торцевым зажимом, обеспечивающим надежное и быстрое соединение проводов без использования инструмента. Применяется для монтажа на печатные платы в компактных электронных устройствах, системах автоматизации и управления.
Технические характеристики
| RoHS | Соответствует |
| Шаг | 2.54mm |
| Полюса | 4 |
| Серия | DG141V-2.54 |
| Тип монтажа | THT |
| Стандарт | ASME Y14.5-2009 |
| Описание | PCB terminal block, screwless push-in, 4 poles |
| Размер A | 0.50mm |
| Размер B | 0.90mm |
| Размер C | 5.08mm |
| Размер d | 2.80mm |
| Размер e | 13.60mm |
| Размер F | 0.70mm |
| Размер G | 3.50±0.3mm |
| Размер H | 2.54XN+2.54mm |
| Размер I | 2.54X(N-1)mm |
| Размер J | 2.54X(N-1)mm |
| Артикул | DG141V-2.54-04P-14-00A(H) |
| Варианты цвета | Серый, Синий, Чёрный, Зелёный, Оранжевый, Красный, Прозрачный, Жёлтый, Белый |
| Справочный размер | 12.60mm |
| Сечение провода UL | 24~20AWG |
| Сечение провода IEC | 0.2~1.0mm2 |
| Tolerance 0 6mm | ±0.1/10 |
| Ном. ток UL | 2A |
| Ном. напр. UL | 150V |
| Длина зачистки | 11mm |
| Допуск 6–10 мм | ±0.15 |
| Номин. ток IEC | 6A |
| Ном. напр. IEC | 130V |
| Tolerance 10 24mm | ±0.20 |
| Tolerance 24 30mm | ±0.30 |
| Tolerance 30 60mm | ±0.30 |
| Tolerance 150 plus | ±1.00 |
| Tolerance 60 100mm | ±0.50 |
| Tolerance 100 150mm | ±0.70 |
| Выдерживаемое напряжение | AC1250V/1Min |
| Раб. температура | -40°C~+105°C |
| Тип упаковки | Bulk (россыпь) |
| Описание (англ.) | PCB Universal screw terminal block. Series DG141V-2.54 |
