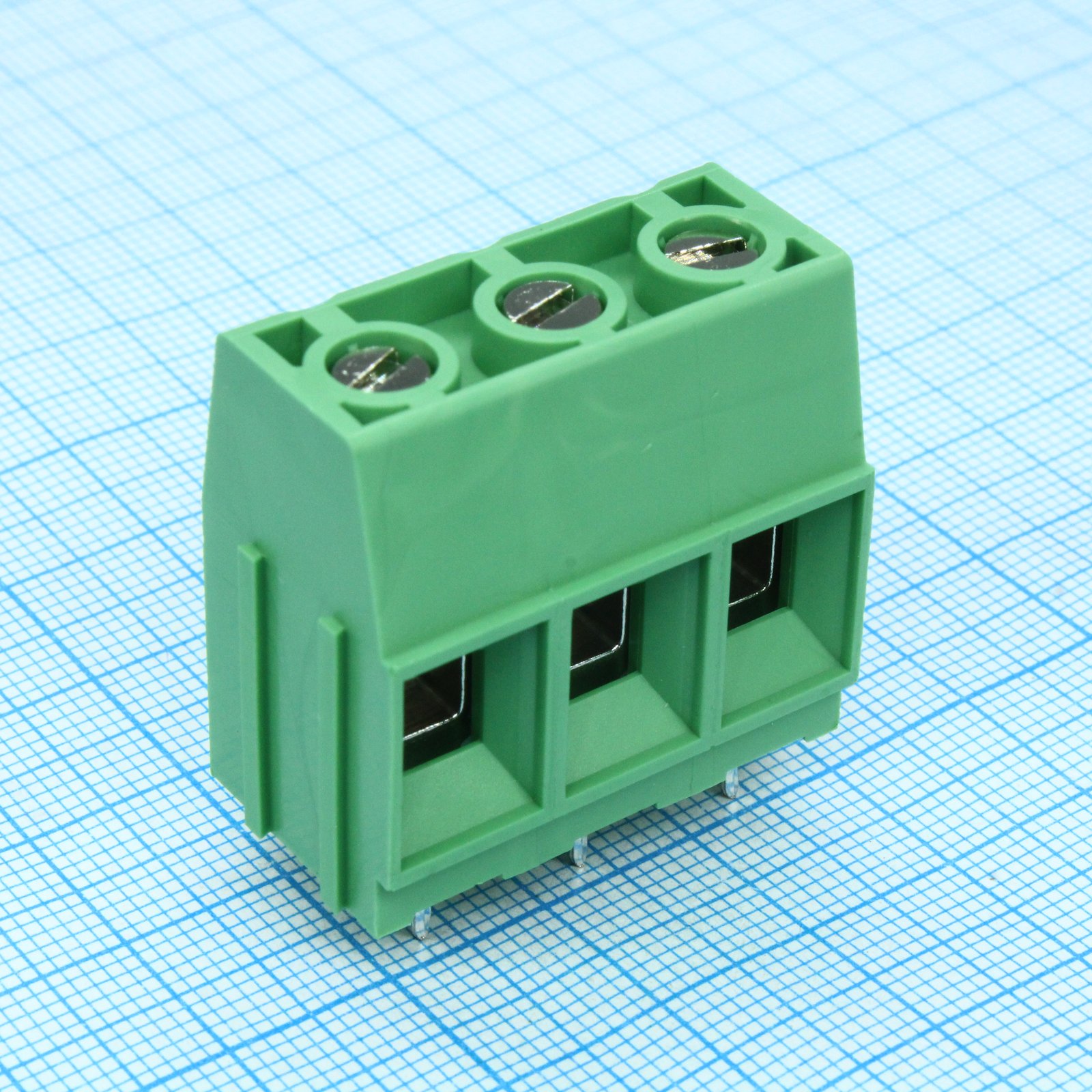

Винтовой клеммный блок c рельефной обоймой, 3 контакта. Серия DG136T-10.16
У поставщика
ПроизводительDegson
У поставщиков
2 407 шт.
Норм. уп.: 70
шт
Выгоднее:
Откуда взять
СкладЦена за штСуммаВ наличииУсловия
Склад 13срок до недели
Цена за шт130,70 ₽
Сумма1 307,00 ₽
+ доплата 490,00 ₽
В наличии2 407 шт
без доплаты — заказ со склада от 17 300,00 ₽меньше — +490,00 ₽ на заказ, в ценах позицийот 10 штюрлицам и ИП
от 17 — 121,90 ₽ (−7%)
Заказ со склада «Склад 13» с этой позицией — 1 307,00 ₽. До заказа без доплаты не хватает 15 993,00 ₽; пока не набрано, 490,00 ₽ распределятся по ценам позиций этого склада.
10 шт · Склад 13 · 1 307,00 ₽
Описание
Винтовой клеммный блок на 3 контакта от Degson, серия DG136T-10.16. Оснащён рельефной обоймой для надёжного зажатия проводов, шаг 10,16 мм. Подходит для силовых цепей в промышленной автоматике и распределительных шкафах.
Технические характеристики
| Cage | PC10 Brass Cage |
| Шаг | 10.16mm |
| Полюса | 2P-XXP |
| Шкала | 1:1 |
| Материал винта | PC6 M4-Screw |
| Серия | DG136T-10.16 |
| Тип монтажа | THT |
| Ревизия | T3 |
| Размеры | Прочее: 3.2mm; Шаг: 10.16mm; Ширина: 18.40mm; Высота: 5.80mm; Длина: 29.30mm; Сечение A-A: 5.0±0.3mm |
| Макс. момент затяжки | M4, 12.24kgf.cm |
| Штыревой разъём | DG136T Pin header |
| Выступ | THIRD ANGLE PROJECTION |
| Допуски | Углы: ±1°; Undimensioned: 0.05/10; Pitch range over 150: ±1; Pitch range 1.00 to 6: ±0.10; Pitch range over 6 to 10: ±0.15; Pitch range over 10 to 30: ±0.25; Pitch range over 30 to 60: ±0.3; Pitch range over 60 to 100: ±0.5; Pitch range over 100 to 150: ±0.7 |
| Описание | Screw terminal block with raised housing, 3 contacts |
| Артикул | DG136T-10.16-03P-14-00A(H) |
| Номер чертежа | DG136T-10.16-E01 |
| Диапазон проводов AWG | 20-6AWG |
| Сечение провода мм2 | 2.5-16mm² |
| Покрытие контакта | Ni plated |
| Материал контакта | Латунь |
| Материал корпуса | PA66 |
| Rated current ce | 65A |
| Ном. ток UL | 52A |
| Rated voltage ce | 1000V |
| Ном. напр. UL | 600V |
| Ном. ток CSA | 60A |
| Номин. ток IEC | 65A |
| Ном. напряжение CSA | 600V |
| Ном. напр. IEC | 690V |
| Темп. диапазон | -40°C~+105°C |
| Покрытие штыревого разъёма | SnCe |
| Горючесть корпуса | UL94V-0 |
| Материал штыревого разъема | Латунь |
| Выдерживаемое напряжение | AC3000V/1Min |
| Сопр. изоляции | 5000MΩ/DC1000V |
| Тип упаковки | Bulk (россыпь) |
