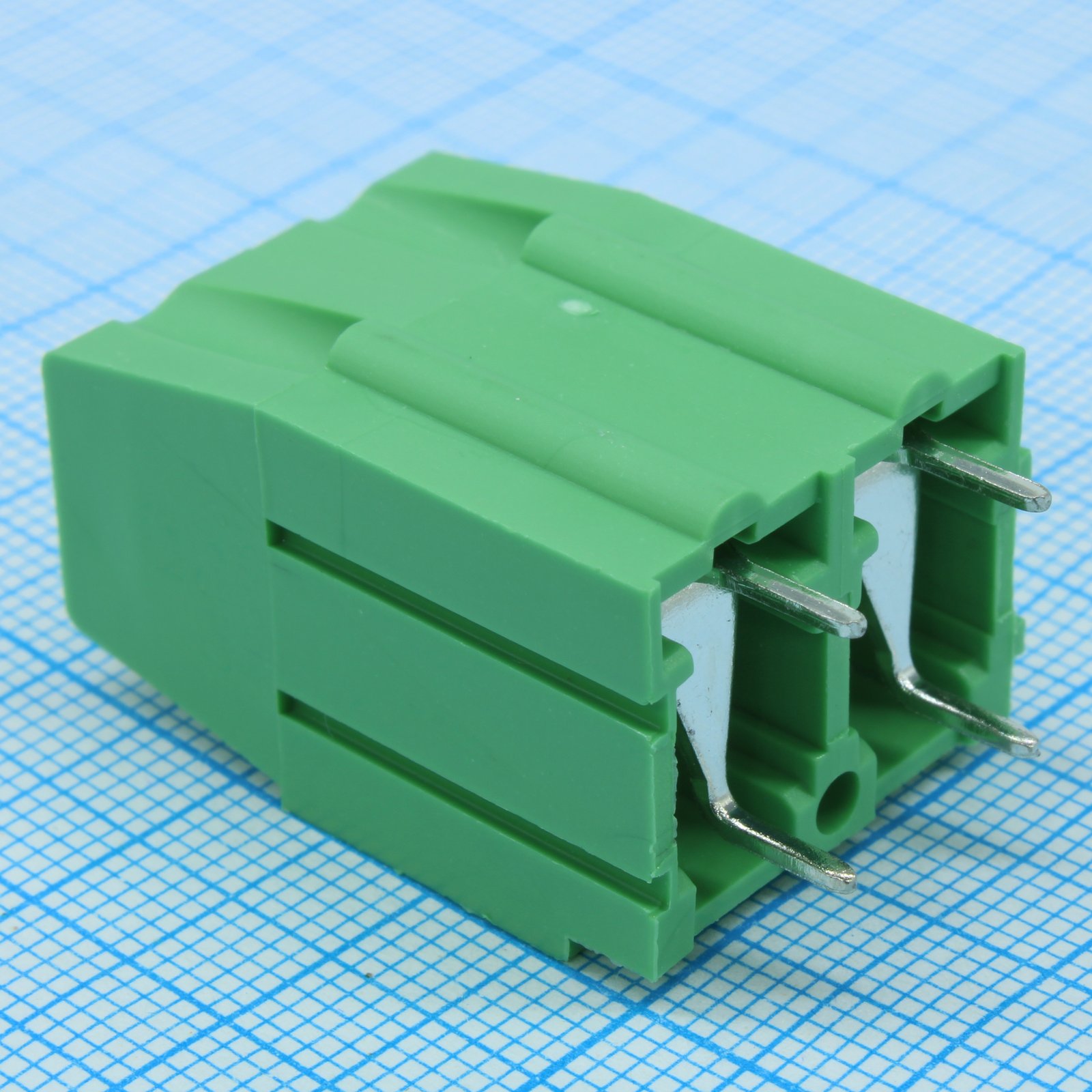

Винтовой клеммный блок c рельефной обоймой, 2 контакта. Серия DG136T-10.16
У поставщика
ПроизводительDegson
У поставщиков
627 шт.
Норм. уп.: 100
Цены поставщиков
Склад 13
В наличии:627 шт
Срок поставки: до недели
Норм. уп.: 100
Минимальная партия: 10 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 81,54 |
| от 26 | 75,57 |
| от 51 | 70,70 |
| от 100 | 67,07 |
| от 300 | 64,35 |
Описание
Винтовой клеммный блок Degson серии DG136T-10.16 с рельефной обоймой рассчитан на 2 контакта. Модель отличается шагом 10,16 мм и подходит для силовых соединений. Применяется в промышленной автоматике и распределительных щитах.
Технические характеристики
| Дата | 09/13/10 |
| Шаг | 10.16mm |
| Полюса | 2P |
| Мощность, Вт | — |
| Момент | M4, 12.24 kgf·cm |
| Ток, А | 52A (UL), 65A (CE/IEC) |
| Корпус | сквозное отверстие |
| Напряжение, В | 600V (UL), 1000V (CE), 690V (IEC) |
| Тип монтажа | THT |
| Ревизия | T3 |
| Частота | — |
| Допуск | Pitch tolerance: ±0.3mm (for 10.16mm), other tolerances per table |
| Размеры | 10.16mm pitch, 2 poles, 18.40mm length (approx), 29.30mm height, 5.80mm width |
| Сопротивление | 5000MΩ @ DC1000V |
| Диапазон проводов | 20-6 AWG, 16.0mm² |
| Ёмкость | — |
| Материал клетки | Brass, Ni plated |
| Номер чертежа | DG136T-10.16-E01 |
| Материал винта | M4-Screw, Brass, Ni plated |
| Материал корпуса | PA66, UL94V-0 |
| Rated current ce | 65A |
| Ном. ток UL | 52A |
| Rated voltage ce | 1000V |
| Ном. напр. UL | 600V |
| Номин. ток IEC | 65A |
| Ном. напр. IEC | 690V |
| Темп. диапазон | -40°C to +105°C |
| Материал штыревого разъема | Copper, SnCe plated |
| Выдерживаемое напряжение | AC3000V/1Min |
| Сопр. изоляции | 5000MΩ/DC1000V |
| Тип упаковки | Bulk (россыпь) |
