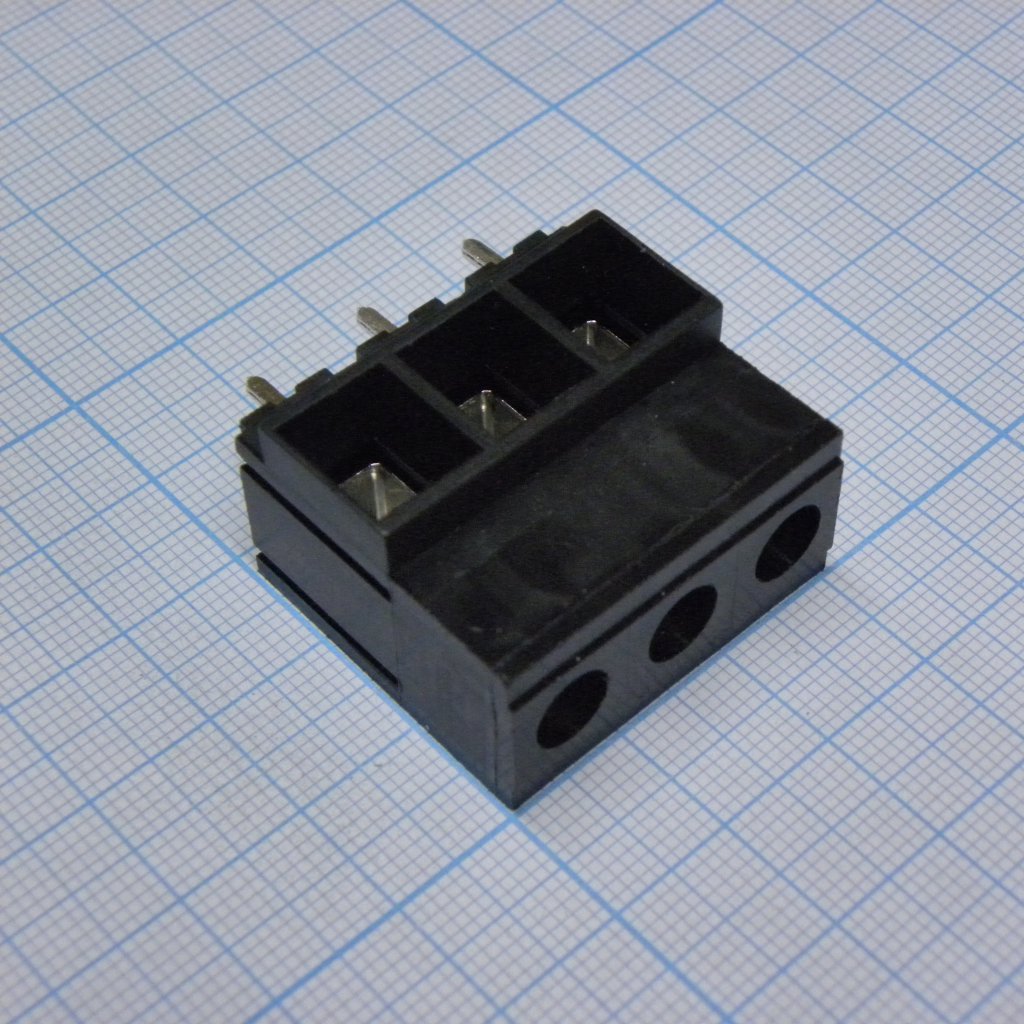

Винтовой клеммный блок c рельефной обоймой, 3 контакта. Серия DG135T-10.16
У поставщика
ПроизводительDegson
У поставщиков
57 шт.
Норм. уп.: 70
шт
Выгоднее:
Откуда взять
СкладЦена за штСуммаВ наличииУсловия
Склад 13срок до недели
Цена за шт262,68 ₽
Сумма1 313,40 ₽
+ доплата 490,00 ₽
В наличии57 шт
без доплаты — заказ со склада от 17 300,00 ₽меньше — +490,00 ₽ на заказ, в ценах позицийот 5 штюрлицам и ИП
от 9 — 246,94 ₽ (−6%)
Заказ со склада «Склад 13» с этой позицией — 1 313,40 ₽. До заказа без доплаты не хватает 15 986,60 ₽; пока не набрано, 490,00 ₽ распределятся по ценам позиций этого склада.
5 шт · Склад 13 · 1 313,40 ₽
Описание
Винтовой клеммный блок Degson серии DG135T-10.16 с тремя контактами и рельефной обоймой. Модель рассчитана на пайку в печатную плату и поставляется россыпью. Применяется в промышленной автоматике и силовых распределительных устройствах.
Технические характеристики
| Шаг | 10.16mm |
| Полюса | 3 |
| Серия | DG135T-10.16 |
| Тип монтажа | THT |
| Момент затяжки UL | M4, 10.53Lb.in |
| Размеры | Шаг выводов: 10.16mm; Ширина вывода: 1.60mm; Ширина корпуса: 10.16mm; Высота вывода: 4.00±0.30mm; Длина вывода: 2.30mm; Высота корпуса: 10.16mm; Длина корпуса: 10.16X(N-1)mm; Шаг выводов: 5.08mm; Общая ширина: 18.70mm; Общая высота: 10.16mm; Общая длина: 29.50mm; Шаг монтажных отверстий: 10.16X(N-1)mm; Диаметр монтажного отверстия: 1.20mm |
| Допуски | Over 150mm: ±1.00mm; 0.1 to 10mm: ±0.15mm; Over 6 to 10mm: ±0.15mm; Over 10 to 24mm: ±0.20mm; Over 24 to 30mm: ±0.30mm; Over 30 to 60mm: ±0.30mm; Over 60 to 100mm: ±0.50mm; Over 100 to 150mm: ±0.70mm |
| Момент затяжки IEC | M4, 1.2N.m |
| Ce standard | Да |
| Описание | Screw terminal block with raised cage, 3 contacts |
| Артикул | DG135T-10.16-03P-13-00A(H) |
| Стандарт UL | Да |
| Стандарт IEC | Да |
| Стандарт VDE | Да |
| Варианты цвета | Серый, Синий, Чёрный, Зелёный, Оранжевый, Красный, Прозрачный, Жёлтый, Белый |
| Сечение провода UL | 20-6 AWG |
| Сечение провода IEC | 10mm2 |
| Wire range vde | 10mm2 |
| Соответствие RoHS | Да |
| Ном. ток UL | 52A |
| Ном. напр. UL | 300V |
| Длина зачистки | 10-11mm |
| Номин. ток IEC | 57A |
| Ном. ток VDE | 57A |
| Ном. напр. IEC | 750V |
| Ном. напр. VDE | 750V |
| Стандарт размеров | ASME Y14.5-2009 |
| Выдерживаемое напряжение | AC3000V/1Min |
| Раб. температура | -30°C~+120°C |
| Тип упаковки | Bulk (россыпь) |
| Описание (англ.) | PCB Universal screw terminal block. Series DG135T-10.16 |
