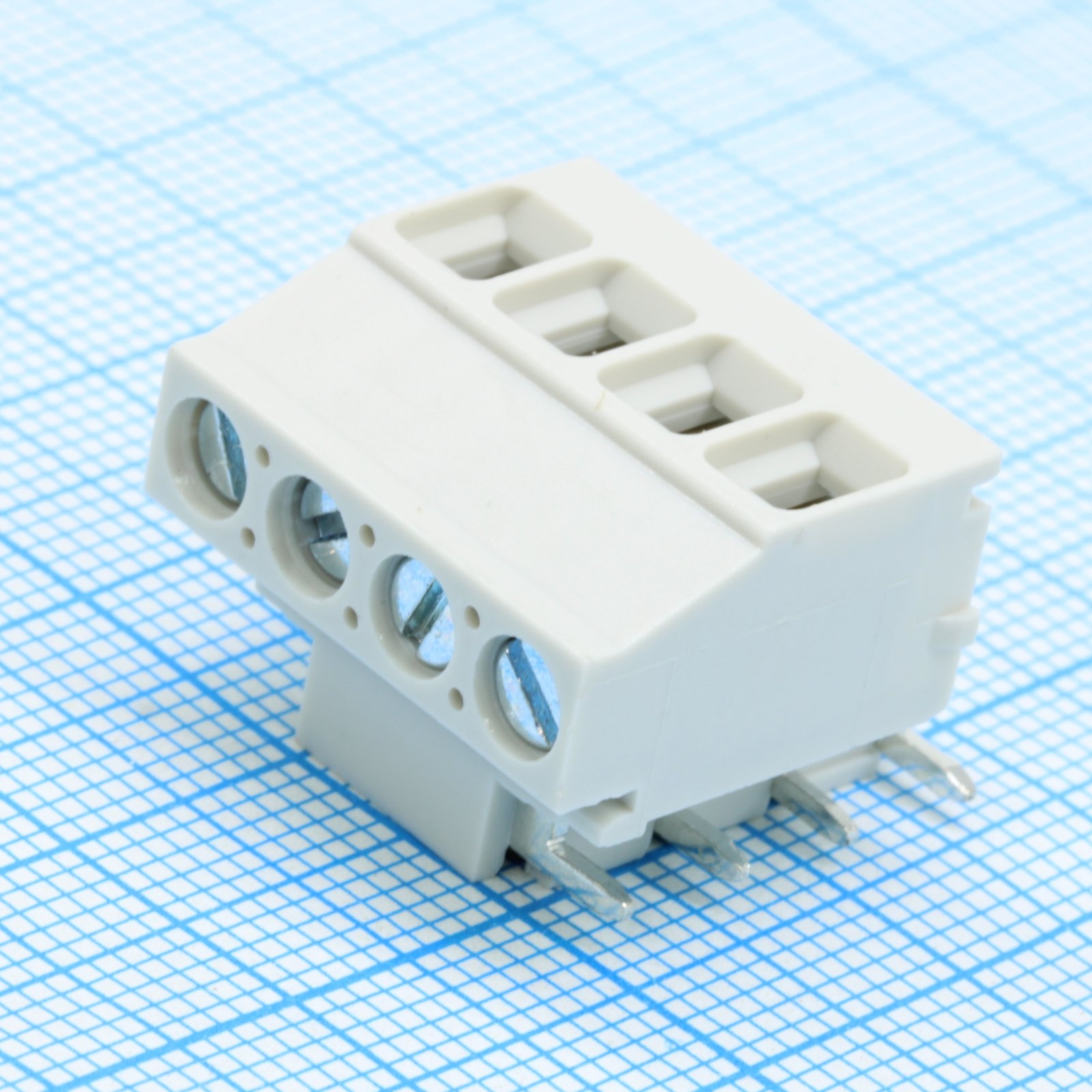

Клеммник DG130LF-5.0-04P-11-00A(H)
У поставщика
У поставщиков
5 422 шт.
Норм. уп.: 100
шт
Выгоднее:
Откуда взять
СкладЦена за штСуммаВ наличииУсловия
Склад 13срок до недели
Цена за шт64,37 ₽
Сумма965,55 ₽
+ доплата 490,00 ₽
В наличии316 шт
без доплаты — заказ со склада от 17 300,00 ₽меньше — +490,00 ₽ на заказ, в ценах позицийот 15 штюрлицам и ИП
от 32 — 59,44 ₽ (−8%)
Склад 14срок до недели
Цена за шт—
Сумма—
В наличии5 106 шт
только упаковками по 100 штюрлицам и ИП
продаётся от 100 штпри 100 — 48,55 ₽
Заказ со склада «Склад 13» с этой позицией — 965,55 ₽. До заказа без доплаты не хватает 16 334,45 ₽; пока не набрано, 490,00 ₽ распределятся по ценам позиций этого склада.
15 шт · Склад 13 · 965,55 ₽
Описание
Клеммник Degson DG130LF-5.0-04P-11-00A(H) — это винтовой разъем с шагом 5,0 мм на 4 позиции. Модель отличается низкопрофильным корпусом, что удобно для монтажа в ограниченном пространстве. Предназначен для надежного соединения проводов в промышленной автоматике, системах управления и распределения питания.
Технические характеристики
| Тип | клеммник |
| Количество контактов | 4 |
| Шаг | 5.0mm |
| Материал корпуса | Медный сплав |
| Материал корпуса | PA66 |
| RoHS | Да |
| Полюса | 4 |
| Шкала | 2:1 |
| Лист | 1/1 |
| Cage size | M3 |
| Размер винта | M3 |
| Описание | Клеммник |
| Drawing rev | 1.7 |
| Покрытие клетки | Ni |
| Момент затяжки винта | 0.4Nm |
| Тип монтажа | THT |
| Покрытие винта | Zn |
| Номер чертежа | 200022392 |
| Материал винта | Сталь |
| Диапазон проводов AWG | 30~12AWG |
| Сечение провода мм2 | 0.2~2.5mm² |
| Ширина | 11.9mm |
| Высота | 8.0mm |
| Длина | 19.95mm |
| Степень загрязнения | 3 |
| Ном. ток UL | 20A |
| Ном. напр. UL | 300V |
| Длина зачистки | 8mm |
| Номин. ток IEC | 24A |
| Ном. напр. IEC | 250V |
| Dimension pcb hole | 1.6mm |
| Горючесть корпуса | UL94V-0 |
| Размер печатной платы | 2.4+0.05/-0.2mm |
| Длина вывода | 3.5±0.3mm |
| Категория перенапр. | III |
| Pin header 1 plating | Sn |
| Pin header 2 plating | Sn |
| Pin header 3 plating | Sn |
| Pin header 4 plating | Sn |
| Rated current ul alt | 10A |
| Rated voltage ul alt | 300V |
| Общий допуск 0,3 | ±0.12mm |
| Общий допуск 3–6 | ±0.18mm |
| Раб. температура | -40~+105°C |
| Pin header 1 material | Медь |
| Pin header 2 material | Медный сплав |
| Pin header 3 material | Медный сплав |
| Pin header 4 material | Медь |
| Номин. импульсное напряжение | 4KV |
| Общий допуск, 6–10 | ±0.22mm |
| Rated current iec alt1 | 24A |
| Rated current iec alt2 | 24A |
| Rated voltage iec alt1 | 400V |
| Rated voltage iec alt2 | 630V |
| Общий допуск 10–18 | ±0.26mm |
| Общий допуск 18–30 | ±0.31mm |
| Общий допуск 30–50 | ±0.37mm |
| Общий допуск, 50–80 | ±0.57mm |
| Общий допуск угла | ±2° |
| Тип упаковки | Bulk (россыпь) |
| Общий допуск, 80–120 | ±0.80mm |
| General tolerance gt 500 | ±2.50mm |
| Артикул производителя | DG130LF-5.0-04P-1Y-00A&Z(H) |
| Общий допуск 120–180 | ±0.93mm |
| Общий допуск 180–250 | ±1.05mm |
| Общий допуск 250–315 | ±1.15mm |
| Общий допуск 315–400 | ±1.60mm |
| Общий допуск 400–500 | ±2.20mm |
