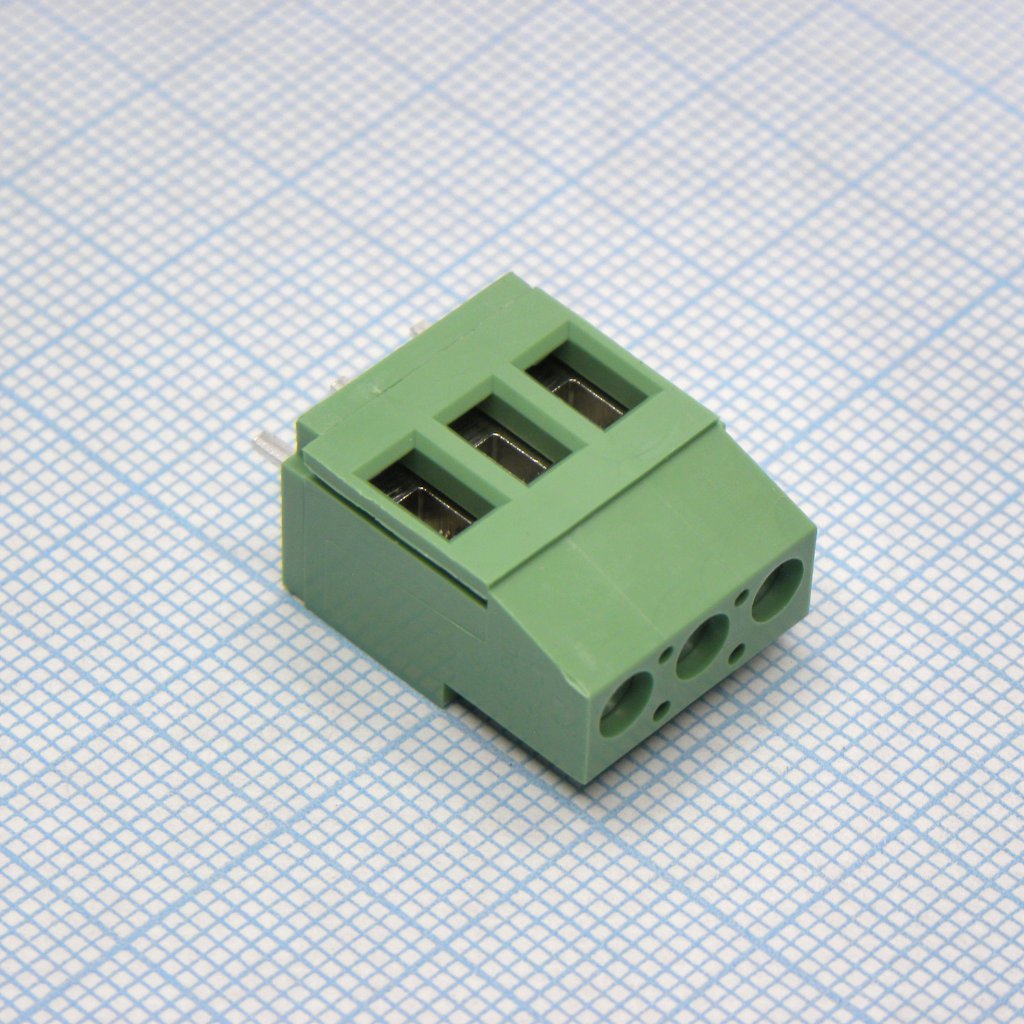

Винтовой клеммный блок c рельефной обоймой, 3 контакта. Серия DG129-5.0
У поставщика
ПроизводительDegson
У поставщиков
6 500 шт.
Норм. уп.: 200
шт
Выгоднее:
Откуда взять
СкладЦена за штСуммаВ наличииУсловия
Склад 13срок до недели
Цена за шт30,21 ₽
Сумма755,25 ₽
+ доплата 490,00 ₽
В наличии6 500 шт
без доплаты — заказ со склада от 17 300,00 ₽меньше — +490,00 ₽ на заказ, в ценах позицийот 25 штюрлицам и ИП
от 108 — 27,73 ₽ (−8%)
Заказ со склада «Склад 13» с этой позицией — 755,25 ₽. До заказа без доплаты не хватает 16 544,75 ₽; пока не набрано, 490,00 ₽ распределятся по ценам позиций этого склада.
25 шт · Склад 13 · 755,25 ₽
Описание
Винтовой клеммный блок на 3 контакта от Degson из серии DG129-5.0. Оснащён рельефной обоймой для надёжной фиксации проводников. Предназначен для монтажа на печатную плату, обеспечивает безопасное и стабильное соединение в промышленной электронике и системах автоматизации.
Технические характеристики
| Шаг | 5.0mm |
| Полюса | 3 |
| Серия | DG129-5.0 |
| Тип монтажа | THT |
| Ревизия | Rev.1.0 |
| Стандарт | ASME Y14.5-2009 |
| Момент затяжки UL | M3, 4.43Lb.in |
| Топология платы | Да |
| Момент затяжки IEC | M3, 0.5N·m |
| Описание | Screw terminal block with rising cage clamp, 3 poles |
| Артикул | DG129-5.0-03P-14-00A(H) |
| Допуск 2 | ±2 |
| Стандарт UL | Да |
| Стандарт IEC | Да |
| Производитель | NINGBO DEGSON ELECTRICAL CO., LTD |
| Стандарт VDE | Да |
| Варианты цвета | 1.Grey 2.Blue 3.Black 4.Green 5.Orange 6.Red 7.Transparent 8.Yellow 9.White |
| Допуск 0,6 | ±0.15 |
| Сечение провода UL | 26~12AWG |
| Размер 0,80 | 0.80mm |
| Размер 1,00 | 1.00mm |
| Размер 1-60 | 1.60mm |
| Размер 2,50 | 2.50mm |
| Размер 2,54 | 2.54mm |
| Dimension 3 95 | 3.95±0.30mm |
| Размер 5,00 | 5.00mm |
| Dimension 5 08 | 5.08mm |
| Dimension 5 60 | 5.60mm |
| Погрешность 6-10 | ±0.20 |
| Сечение провода IEC | 2.5/0.5~2.5mm2 |
| Dimension 10 50 | 10.50mm |
| Dimension 19 50 | 19.50mm |
| Соответствие RoHS | Да |
| Допуск 10–24 | ±0.30 |
| Допуск 24–30 | ±0.30 |
| Допуск 30–60 | ±0.50 |
| Ном. ток UL | 20A |
| Ном. напр. UL | 300V |
| Длина зачистки | 6~7mm |
| Допуск 60–100 | ±0.70 |
| Номин. ток IEC | 20A |
| Ном. напр. IEC | 250V |
| Допуск 100–150 | ±1.00 |
| Tolerance 150 plus | ±1.30 |
| Выдерживаемое напряжение | AC2000В/1мин |
| Примечание | DG129-5.0-03P-14-00ZH(100ZH) |
| Раб. температура | -40°C~+105°C |
| Тип упаковки | Bulk (россыпь) |
| Dimension 5 00x n minus 1 | 5.00X(N-1) |
| Dimension 5 08x n minus 1 | 5.08X(N-1) |
| Описание (англ.) | PCB Universal screw terminal block. Series DG129-5.0 |
| Dimension 5 00x n minus 1 plus 5 00 | 5.00X(N-1)+5.00 |
| Dimension 5 08x n minus 1 plus 5 08 | 5.08X(N-1)+5.08 |
