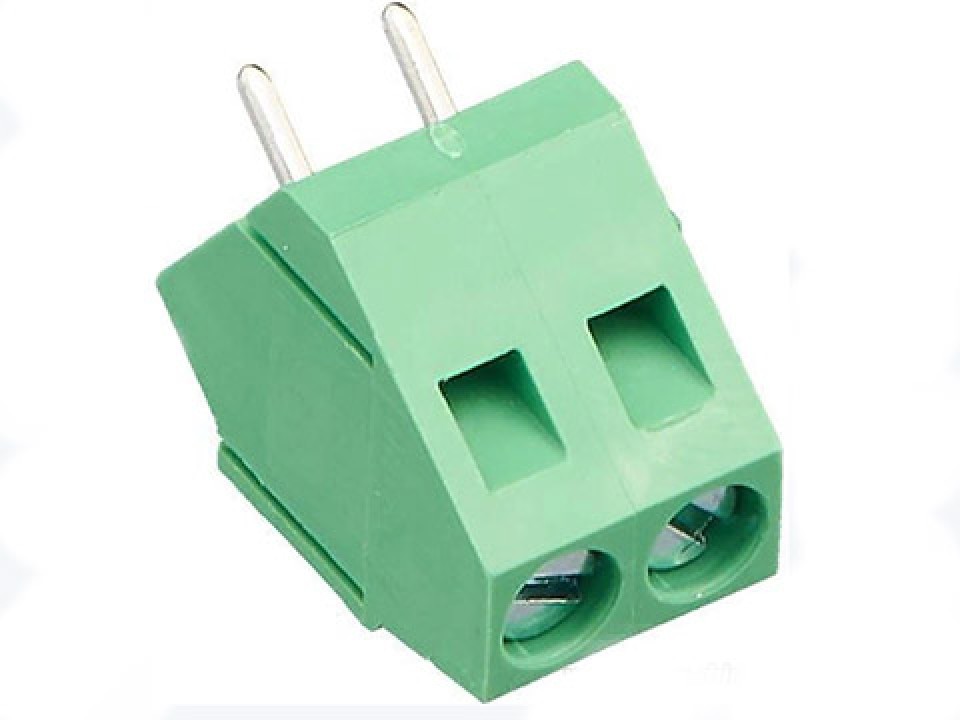

DG103-5.0-02P-14-02Z(H) (ZB103-5.0-2P-G01 +) клеммник ZB (арт. 312821)
У поставщика
У поставщиков
21 400 шт.
Норм. уп.: 500
Цены поставщиков
Склад 29
В наличии:21 400 шт.
Срок поставки: до 10 дн.
Норм. уп.: 500
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 6,38 |
Описание
Клеммник винтовой ZB DG103-5.0-02P-14-02Z(H) представляет собой разъемное соединительное устройство для печатных плат. Модель рассчитана на шаг контактов 5.0 мм и предназначена для надежного монтажа проводов в промышленной и бытовой электронике. Конструкция обеспечивает удобство подключения и устойчивость к вибрациям.
Технические характеристики
| Шаг | 5.0mm |
| Тип | Клеммник |
| Шаг | 5.0 мм |
| Номинальный ток | 10 А |
| Корпус | клеммная колодка |
| Номинальное напряжение | 300 В |
| Монтаж | Выводной |
| Размер винта | M2.5 |
| Сечение провода | 24-14AWG |
| Момент затяжки винта | 0.4N.m |
| Тип монтажа | THT |
| Общая ширина | 13.81mm |
| Ном. ток | 10A |
| Material block | Brass Ni Plated |
| Материал винта | Steel M2.5 Zn Plated |
| Общая высота | 10.0mm |
| Общая длина | 15.5mm |
| Материал винта | Steel Zn Plated |
| Ном. напряжение | 300V |
| Число полюсов | 2 |
| Материал контакта | Brass Ni Plated |
| Материал корпуса | PA66 UL94 V-0 |
| Материал корпуса | PA66 UL94 V-0 |
| Темп. диапазон | -40°C to +105°C |
| Material solderpin | Brass Sn Plated |
| Кол-во позиций | 2 |
| Solder pin material | Brass Sn Plated |
| Сопр. изоляции | 500MΩ at DC500V |
| Pcb layout dimensions | 15.50mm x 10.00mm (approx) |
| Total pitch tolerance | see table for over 0-30mm: ±0.18mm, etc. |
| Испытательное напряжение изоляции | AC2000V/min |
| Кол-во контактов | 2 контакта |
