Разъем штыревой однорядный на плату
У поставщика
ПроизводительHIROSE
У поставщиков
480 шт.
Норм. уп.: 10
Цены поставщиков
Склад 12
В наличии:480 шт
Срок поставки: до недели
Норм. уп.: 10
Минимальная партия: 100 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 20,70 |
| от 10 | 20,70 |
Описание

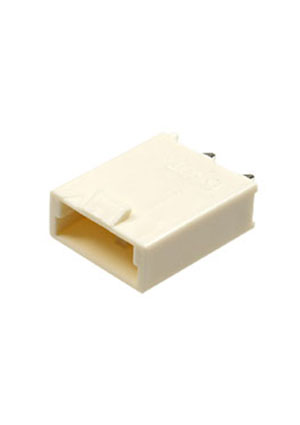

Разъем штыревой однорядный на плату DF5A-2P-5DSA(05) от HIROSE. Компонент предназначен для надежного соединения в электронных устройствах, обеспечивая компактный монтаж на печатную плату. Отличается высокой механической прочностью и устойчивостью к вибрациям, что делает его подходящим для промышленной и бытовой электроники.
Технические характеристики
| Серия | DF5A |
| Тип монтажа | сквозное отверстие |
| Шаг, мм | 5 |
| Row type | single |
| Упаковка | bag unit 100 pcs |
| Описание | Single row pin header, 2 contacts, 5mm pitch |
| Артикул | DF5A-2P-5DSA(05) |
| Статус продукта | active |
| Соотв. RoHS | Да |
| Вибрация | Frequency 10-55 Hz, amplitude 0.75mm, 2 hours each direction, no discontinuity >10μs |
| Ном. напряжение | 500V AC |
| Материал контакта | Brass, tin plated |
| Долговечность циклов | 30 |
| Overall length mm | 12.5 |
| Температурный цикл | -55°C/30min -> 15-35°C/10min -> 85°C/30min -> 5-35°C/10min, 5 cycles |
| Current rating max | 8A |
| Материал изолятора | Polyamide (beige, UL94V-0) |
| Число контактов | 2 |
| Insertion force min | 0.3N |
| Current rating awg18 | 8A |
| Current rating awg20 | 6A |
| Current rating awg22 | 5A |
| Extraction force max | 4.5N |
| Выдерживаемое напряжение | 1500V AC |
| Humidity steady state | 96 hours at 40°C, 90-95% RH, contact resistance ≤30mOhm, insulation ≥500MOhm |
| Макс. сопротивление контакта | 30mOhm |
| Мин. сопротивление изоляции | 1000MOhm |
| Термостойкость пайки | Flow 260°C/10s, Manual 350°C/3s |
| Диап. темп. хр. | -10 to +60°C |
| Диап. раб. темп. | -35 to +85°C |
| Contact center to center distance mm | 5 |
