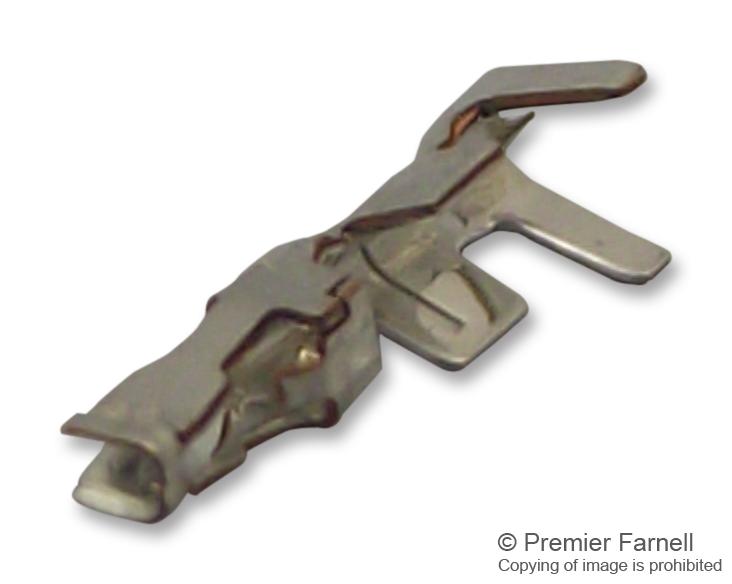

Гнездо на кабель под обжим серия DF14 26-28 AWG
У поставщика
ПроизводительHIROSE
У поставщиков
9 000 шт.
Норм. уп.: 10000
Цены поставщиков
Склад 13
В наличии:9 000 шт
Срок поставки: до недели
Норм. уп.: 10000
Минимальная партия: 104 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 6,64 |
| от 293 | 5,69 |
| от 585 | 4,90 |
| от 1 170 | 4,30 |
| от 2 339 | 3,90 |
Описание
Гнездо на кабель под обжим от HIROSE для серии DF14. Контакт рассчитан на провод 26–28 AWG, имеет золотое покрытие для надёжного соединения. Подходит для использования в компактной бытовой электронике и портативных устройствах.
Технические характеристики
| Тип | crimp_socket_contact |
| Шаг | 1.25 mm |
| Серия | DF14 |
| Покрытие | Золотистый |
| Тип монтажа | обжимной |
| Упаковка | reel |
| Сечение провода | 26-28 AWG |
| Артикул | DF14-2628SCFA |
| Длина зачистки | 1.2 to 1.9 mm |
| Ном. ток | 1 A per pin |
| Ном. напряжение | 150V AC/DC |
| Усилие вставки | 0.15 N min |
| Цвет изолятора | Бежевый |
| Jacket diameter | 0.54 to 1 mm |
| Соответствие RoHS2 | Да |
| Extraction force | 3 N max |
| Материал контакта | phosphor copper |
| Wire section area | 0.141 mm² (26 AWG), 0.089 mm² (28 AWG) |
| Сопр. контакта | 30 mΩ max |
| Материал изолятора | Полиамид |
| Mating cycles gold | 50 cycles |
| Количество в упаковке | 10000 pcs per reel |
| Класс горючести | UL94V-0 |
| Выдерживаемое напряжение | 500V AC per minute |
| Сопр. изоляции | 500 MΩ min at 100V DC |
| Диапазон влажности хранения | 40 to 70% |
| Тип упаковки | Tape and Reel (лента в катушке) |
| Диапазон рабочей влажности | 40 to 80% |
| Диап. темп. хр. | -10 to +60 °C |
| Диап. раб. темп. | -35 to +85 °C |
| Описание (англ.) | DF14 Series 26 - 28 AWG Gold Contact Crimp Socket |
