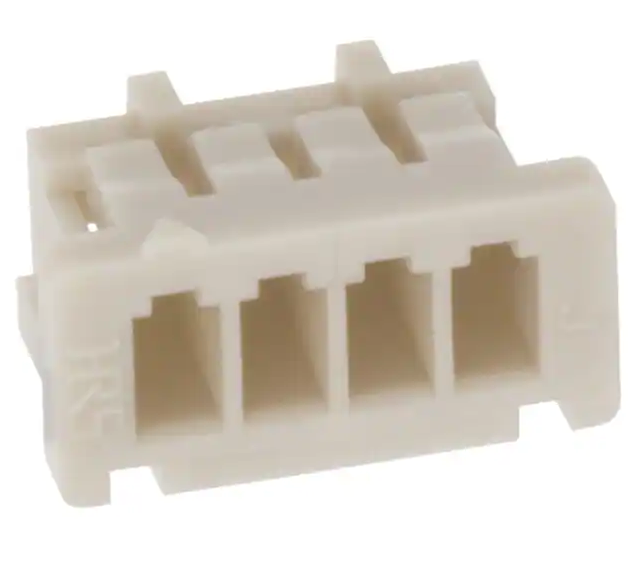

Разъём питания DF13-4S-1.25C
У поставщика
У поставщиков
2 286 шт.
Норм. уп.: 100
Цены поставщиков
Склад 13
В наличии:2 286 шт
Срок поставки: до недели
Норм. уп.: 100
Минимальная партия: 94 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 7,42 |
| от 300 | 6,41 |
| от 600 | 5,55 |
| от 1 100 | 4,91 |
| от 2 100 | 4,47 |
Описание
Разъём питания DF13-4S-1.25C от HIROSE представляет собой гнездовую часть (розетку) серии DF13 с шагом контактов 1,25 мм. Эта четырёхконтактная модель предназначена для надёжного соединения в компактных электронных устройствах, обеспечивая стабильную передачу сигнала или питания. Конструкция с защёлкой гарантирует прочную фиксацию и защиту от случайного отключения, что востребовано в портативной и бытовой технике.
Технические характеристики
| RoHS | Да |
| Hrs no | 536-0003-0 |
| Серия | DF13 |
| Вибрация | 10 to 55 Hz, single amplitude of 0.75 mm, 2 hours in each of the 3 directions |
| Номер файла UL | E52653 |
| Описание | 1.25mm Pitch Miniature Crimping Connector (UL Listed) |
| Dimension A | 3.75mm |
| Dimension B | 6.65mm |
| Артикул | DF13-4S-1.25C |
| Contact pitch | 1.25mm |
| Тип монтажа | Crimping |
| Тип разъема | Crimping Socket |
| Ном. ток | 1A |
| Ном. напряжение | AC 150V |
| Покрытие контакта | Tin plated or gold plated |
| Цвет изолятора | Бежевый |
| Материал контакта | Phosphor copper |
| Температурный цикл | 5 cycles (-55°C: 30 min → 5 to 35°C: 10 min → 85°C: 30 min → 5 to 35°C: 10 min) |
| Ном. напряжение UL | AC/DC 29.9V |
| Сопр. контакта | 30mΩ max. |
| Материал изолятора | Полиамид |
| Число контактов | 4 |
| Количество в упаковке | 100pcs per bag |
| Soldering heat flow | 250°C for 10 seconds |
| Выдерживаемое напряжение | 500V AC/1 minute |
| Humidity steady state | 96 hours at 40°C and 90% to 95% RH |
| Сопр. изоляции | 500MΩ min. |
| Insulator flamability | UL94V-0 |
| Soldering heat manual | 300°C for 3 seconds |
| Durability tin plating | 30 cycles |
| Storage moisture range | 40 to 70% |
| Durability gold plating | 50 cycles |
| Тип упаковки | Bulk (россыпь) |
| Operating moisture range | 20 to 80% |
| Диап. темп. хр. | -10 to +60°C |
| Диап. раб. темп. | -35 to +85°C |
| Описание (англ.) | Connector Housing 4 Position 1.25mm Pitch Single Row |
| Количество контактов | 4 |
| Шаг, мм | 1,25 |
