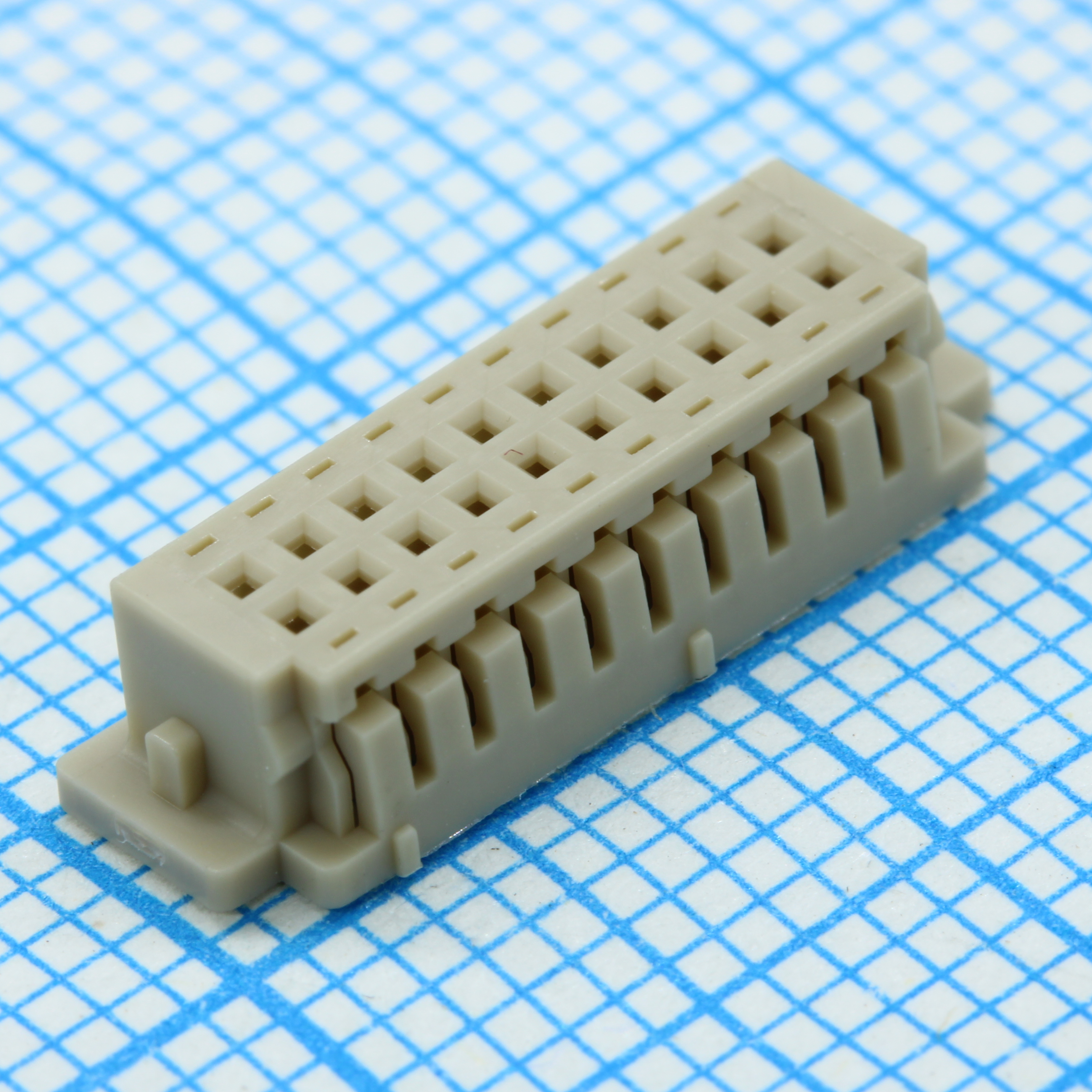

Корпус разъема, сокет обжимной серия DF13 20 для контактов два ряда шаг 1.25 мм
У поставщика
ПроизводительHIROSE
У поставщиков
16 шт.
Норм. уп.: 100
Цены поставщиков
Склад 13
В наличии:16 шт
Срок поставки: до недели
Норм. уп.: 100
Минимальная партия: 32 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 16,08 |
| от 72 | 15,35 |
| от 200 | 14,42 |
| от 300 | 13,37 |
| от 600 | 12,48 |
Описание
Корпус разъема DF13 от HIROSE — это обжимной сокет на 20 контактов. Двухрядная конструкция с шагом 1.25 мм обеспечивает компактность и надежное соединение. Подходит для применения в портативной электронике и промышленной автоматике.
Технические характеристики
| RoHS | Да |
| Рядов | 2 |
| Шаг | 1.25mm |
| Hrs no | 536-0555-6 |
| Серия | DF13 |
| Упаковка | Bag (100 pcs.) |
| Вибрация | 10 to 55 Hz, single amplitude 0.75mm, 2 hours in each of 3 directions |
| Номер файла UL | E52653 |
| Описание | 1.25mm Pitch Miniature Crimping Connector (UL Listed) |
| Размер A | 16.65mm |
| Размер B | 11.25mm |
| Артикул | DF13-20DS-1.25C |
| Тип монтажа | Crimping |
| Тип разъема | Crimping Socket |
| Ном. ток | 1A |
| Ном. напряжение | AC 150V |
| Покрытие контакта | Tin plated or gold plated |
| Цвет изолятора | Бежевый |
| Материал контакта | Phosphor copper |
| Описание | Headers & Wire Housings 1.25MM RECEPT HSNG 20P DUAL ROW CRIMP |
| Температурный цикл | -55°C: 30 min → 5 to 35°C: 10 min → 85°C: 30 min → 5 to 35°C: 10 min, 5 cycles |
| Ном. напряжение UL | AC/DC 29.9V |
| Сопр. контакта | 30mΩ max. at 100mA |
| Материал изолятора | Полиамид |
| Число контактов | 20 |
| Выдерживаемое напряжение | 500V AC / 1 minute |
| Humidity steady state | 96 hours at 40°C and 90% to 95% RH |
| Сопр. изоляции | 500MΩ min. at 100V DC |
| Insulator flamability | UL94V-0 |
| Durability tin plating | 30 cycles |
| Storage moisture range | 40 to 70% |
| Durability gold plating | 50 cycles |
| Тип упаковки | Bulk (россыпь) |
| Operating moisture range | 20 to 80% |
| Диап. темп. хр. | -10 to +60°C |
| Insertion extraction force | 0.3N (30gf) min., 3N (300gf) max. |
| Диап. раб. темп. | -35 to +85°C |
| Описание (англ.) | DF13 Series 20 Position Dual Row 1.25 mm Pitch Crimp Socket |
| Resistance to soldering heat flow | 250°C for 10 seconds |
| Resistance to soldering heat manual | 300°C for 3 seconds |
