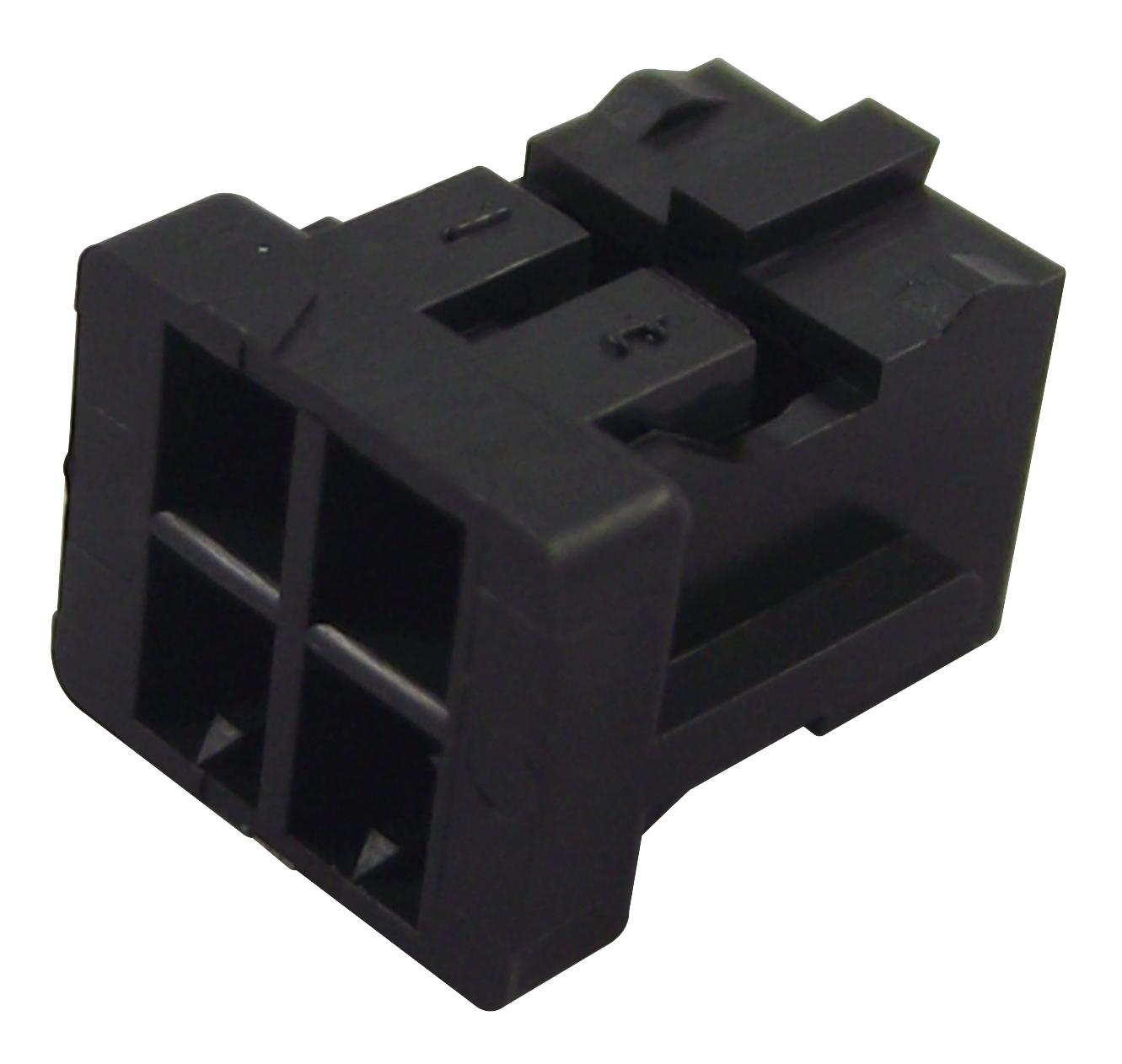

Разъём DF11-8DS-2C
У поставщика
У поставщиков
1 373 шт.
Норм. уп.: 100
Цены поставщиков
Склад 13
В наличии:1 373 шт
Срок поставки: до недели
Норм. уп.: 100
Минимальная партия: 90 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 7,75 |
| от 500 | 6,79 |
| от 900 | 6,00 |
| от 1 700 | 5,36 |
| от 3 300 | 4,96 |
Описание
Разъём питания DF11-8DS-2C от HIROSE рассчитан на напряжение до 250 В и ток до 2 А. Компактный корпус с 8 контактами и шагом 2 мм обеспечивает надёжное соединение в ограниченном пространстве. Подходит для промышленной автоматики и бытовой электроники.
Технические характеристики
| Тип | низковольтные |
| Шаг | 2.0mm |
| Серия | DF11 |
| Корпус | 100pcs per bag |
| Тип монтажа | кабель |
| Сечение провода | 22-30 AWG |
| Размеры a | 10.0mm |
| Размеры b | 6.0mm |
| Ном. ток | 2A (22-26 AWG), 1A (28 AWG), 0.5A (30 AWG) |
| Ном. напряжение | 250V AC |
| Тип разъема | crimping_socket |
| Покрытие контакта | Tin or Gold |
| Усилие вставки | 0.3N min |
| Extraction force | 4.4N max |
| Материал контакта | Phosphor Copper |
| Mating durability | Tin plated: 30 cycles, Gold plated: 50 cycles |
| Температурный цикл | Contact resistance 30mΩ max, insulation resistance 1000MΩ min, -55°C to 85°C, 5 cycles |
| Сопр. контакта | 30mΩ max (100mA) |
| Материал изолятора | Polyamide, Black, UL94V-0 |
| Humidity resistance | Contact resistance 30mΩ max, insulation resistance 500MΩ min, 96h at 40±2°C, 90-95% RH |
| Кол-во позиций | 8 |
| Вибростойкость | No electrical discontinuity of 1μs or more, 10-55Hz, 0.75mm amplitude, 2 hours each direction |
| Выдерживаемое напряжение | 650V AC for 1 min |
| Сопр. изоляции | 1000MΩ min (500V DC) |
| Диапазон влажности хранения | 40 to 70% |
| Диапазон рабочей влажности | 40 to 80% |
| Диап. темп. хр. | -10 to +60°C |
| Диап. раб. темп. | -30 to +85°C |
| Количество контактов | 8 |
