Корпус разъема (розетка) на кабель
У поставщика
ПроизводительHIROSE
У поставщиков
974 шт.
Норм. уп.: 100
Цены поставщиков
Склад 13
В наличии:974 шт
Срок поставки: до недели
Норм. уп.: 100
Минимальная партия: 70 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 10,13 |
| от 200 | 8,88 |
| от 400 | 7,83 |
| от 800 | 7,03 |
| от 1 600 | 6,46 |
Описание

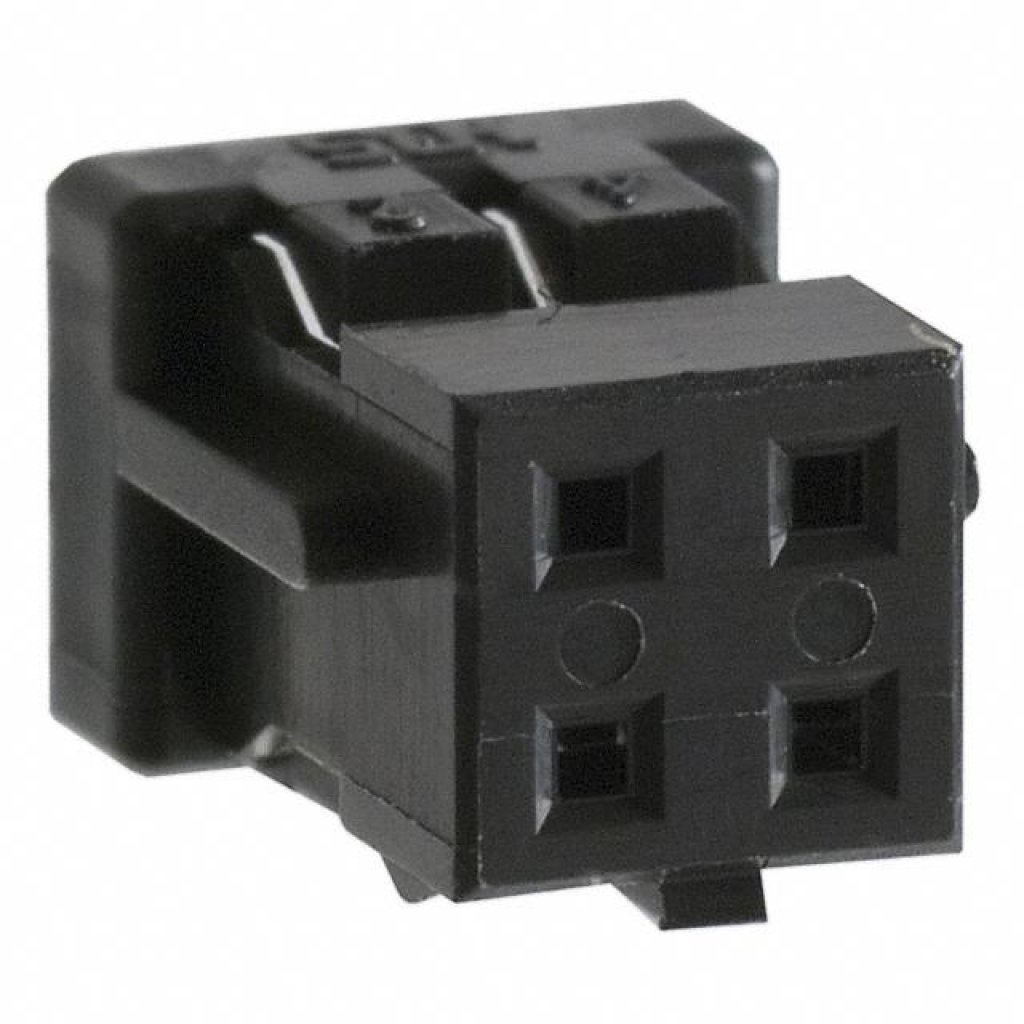

Корпус разъема-розетки DF11 от HIROSE для кабельного монтажа. Рассчитан на 4 контакта с шагом 2 мм в двухрядном исполнении. Поставляется без контактов, под опрессовку. Применяется в промышленной автоматике и бытовой электронике.
Технические характеристики
| Color | Чёрный |
| Pitch | 0.079" (2.00mm) |
| Шаг | 2.0mm |
| Серия | DF11 |
| Размеры | A: 6.0mm; B: 2.0mm; Глубина: 0.5mm; Ширина: 3.7mm; Высота: 7.0mm |
| Номер файла UL | E52653 |
| Row Spacing | 0.079" (2.00mm) |
| Csa file no | LR95109 |
| Описание | Crimping Socket, Double-Row Connector, 4 positions |
| Артикул | DF11-4DS-2C |
| Contact Type | Female Socket |
| Mounting Type | Free Hanging (In-Line) |
| Тип монтажа | Cable mount (crimping) |
| Ном. ток | 2A |
| Ном. напряжение | 250V AC |
| Connector Type | Receptacle |
| Number of Rows | 2 |
| Тип разъема | Crimping Socket |
| Покрытие контакта | Tin Plated or Gold Plated |
| Jacket diameter | φ0.9 to 1.05mm |
| Стандарт безопасности | UL, CSA |
| Applicable cable | UL1061 26 AWG (7/0.16mm) |
| Материал контакта | Phosphor Copper |
| Описание | Headers & Wire Housings 2MM RECEPT HOUSING 4P DUALROW CRIMP |
| Mating durability | 30 cycles (Tin Plated), 50 cycles (Gold Plated) |
| Сопр. контакта | 30mΩ Max. at 100mA |
| Материал изолятора | Polyamide, Black, UL94V-0 |
| Contact Termination | обжимной |
| Insulation Material | Polyamide (PA), Nylon |
| Number of Positions | 4 |
| Расположение контактов | Double Row |
| Кол-во позиций | 4 |
| Applicable wire size | 22 to 26 AWG |
| Ном. ток UL/CSA | 2A |
| Ном. напряжение UL/CSA | 30V AC |
| Выдерживаемое напряжение | 650V AC for 1 min. |
| Примечание | без контактов |
| Operating Temperature | -30°C ~ 85°C |
| Сопр. изоляции | 1000MΩ Min. at 500V DC |
| Диапазон влажности хранения | 40 to 70% |
| Тип упаковки | Bulk (россыпь) |
| Диапазон рабочей влажности | 40 to 80% |
| Диап. темп. хр. | -10 to +60°C |
| Insertion extraction force | 0.3N (30gf) Min. / 4.4N (450gf) Max. |
| Диап. раб. темп. | -30 to +85°C |
| Описание (англ.) | DF11 Series 4 Position 2 mm Pitch Dual Row Female Crimp Socket |
