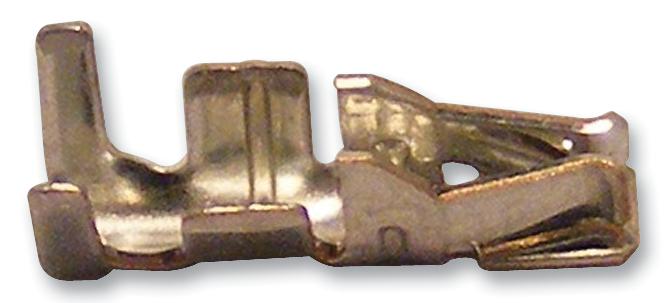

Контакт DF11-22SCF
У поставщика
У поставщиков
1 400 шт.
Норм. уп.: 10000
Цены поставщиков
Склад 13
В наличии:1 400 шт
Срок поставки: до недели
Норм. уп.: 10000
Минимальная партия: 106 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 6,57 |
| от 290 | 5,64 |
| от 580 | 4,85 |
| от 1 159 | 4,26 |
| от 2 317 | 3,86 |
Описание
Контакт DF11-22SCF от HIROSE — это обжимной контакт для низковольтных разъёмов серии DF11. Предназначен для соединения с проводами сечением 22 AWG, обеспечивая надёжный электрический контакт в компактных корпусах. Используется в блоках питания, управляющей электронике и бытовой технике для создания разъёмных соединений.
Технические характеристики
| Серия | DF11 |
| Номер файла UL | E52653 |
| Csa file no | LR95109 |
| Rohs status | Non-RoHS products discontinued or will be discontinued soon |
| Тип контакта | Socket contact, Embossed tape |
| Contact pitch | 2mm |
| Тип компонента | Crimp socket contact |
| Покрытие контакта | Tin plated or gold plated |
| Цвет изолятора | Чёрный |
| Материал контакта | Phosphor copper |
| Сопр. контакта | 30 mohms max. |
| Материал изолятора | Полиамид |
| Applicable wire size | AWG22 |
| Выдерживаемое напряжение | 650V AC / 1 minute |
| Durability tin plated | 30 cycles |
| Сопр. изоляции | 1000 Mohms min. |
| Insulator flamability | UL94V-0 |
| Soldering heat manual | 300 C for 3 seconds |
| Voltage rating ul csa | 30V AC |
| Durability gold plated | 50 cycles |
| Диапазон влажности хранения | 40 to 70% |
| Current rating id awg28 | 1A |
| Current rating id awg30 | 0.5A |
| Voltage rating crimping | 250V AC |
| Тип упаковки | Tape and Reel (лента в катушке) |
| Диапазон рабочей влажности | 40 to 80% |
| Диап. темп. хр. | -10 to 60 C |
| Soldering heat flow manual | 260 C for 10 seconds |
| Диап. раб. темп. | -30 to 85 C |
| Soldering heat reflow manual | 300 C for 2 seconds |
| Current rating crimping awg22 | 2A |
| Current rating crimping awg30 | 0.5A |
| Current rating id awg22 to 26 | 2A |
| Current rating crimping awg24 to 28 | 1A |
| Single insertion extraction force max | 4.4N (450gf) |
| Single insertion extraction force min | 0.3N (30gf) |
| Voltage rating insulation displacement | 100V AC |
| Корпус | DF11 |
| Тип | контакт разъема |
| Тип монтажа | SMD |
