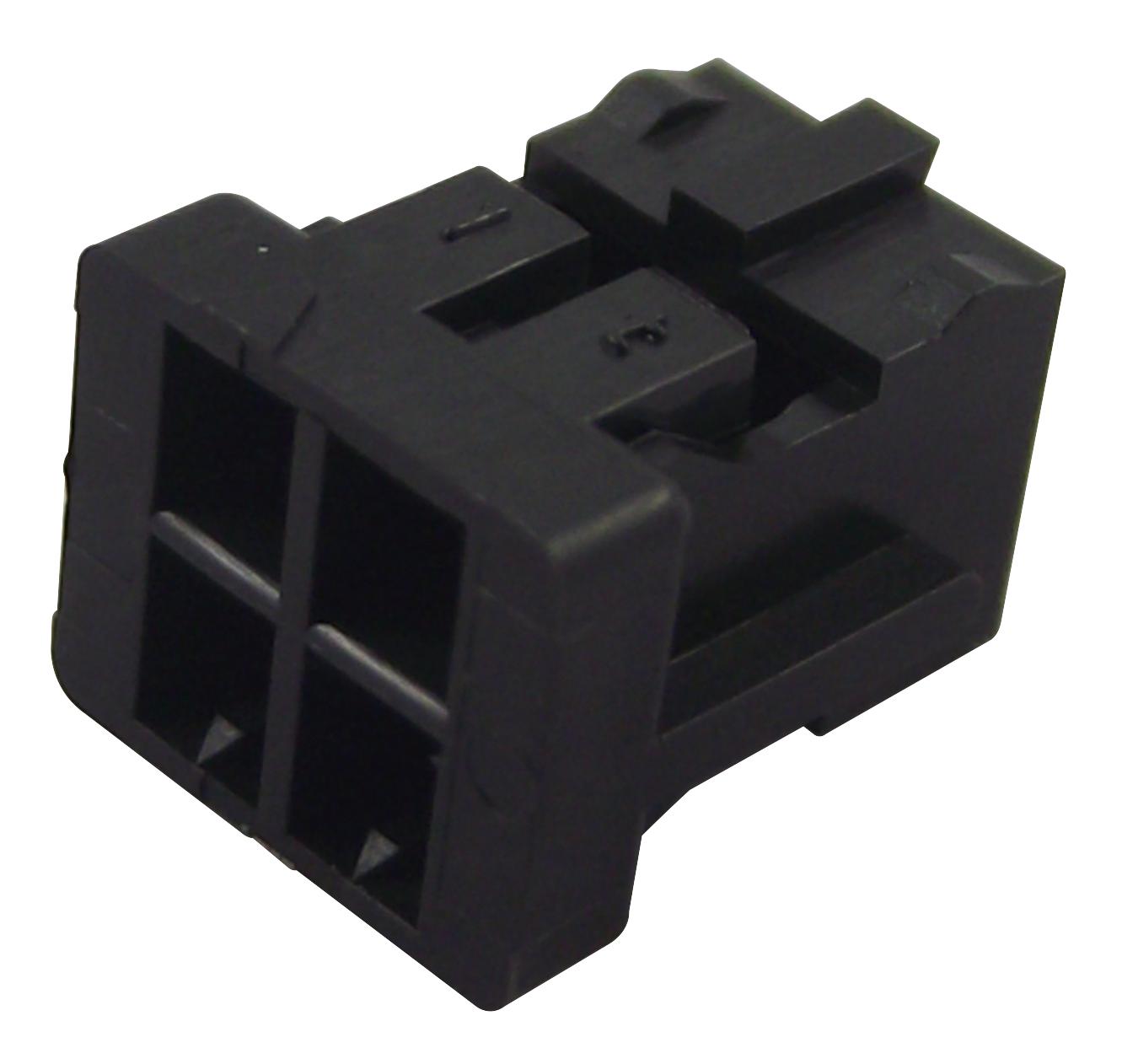

Корпус разъема (розетка) на кабель (без контактов)
У поставщика
ПроизводительHIROSE
У поставщиков
91 шт.
Норм. уп.: 100
Цены поставщиков
Склад 13
В наличии:91 шт
Срок поставки: до недели
Норм. уп.: 100
Минимальная партия: 42 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 17,01 |
| от 100 | 15,19 |
| от 300 | 13,70 |
| от 500 | 12,56 |
| от 1 000 | 11,71 |
Описание
Корпус разъема (розетка) от HIROSE для кабельного монтажа. Модель DF11-12DS-2C рассчитана на 12 контактов в два ряда с шагом 2 мм. Подходит для обжимных контактов, приобретаемых отдельно. Применяется в промышленной автоматике и бытовой электронике.
Технические характеристики
| Шаг | 2.0mm |
| Серия | DF11 |
| Тип монтажа | кабель |
| Размеры | A: 14.0mm; B: 10.0mm; Глубина: 0.5mm; Ширина: 3.7mm; Высота: 7.0mm |
| Hrs number | CL0543-0505-6-00 |
| Артикул | DF11-12DS-2C |
| Ном. ток | 2A |
| Ном. напряжение | 250V AC |
| Тип разъема | Double-Row Crimping Socket |
| Покрытие контакта | Tin Plated or Gold Plated |
| Цвет изолятора | Чёрный |
| Jacket diameter | φ0.9 to 1.05mm |
| Applicable cable | UL1061 26 AWG (7/0.16mm) |
| Материал контакта | Phosphor Copper |
| Описание | Headers & Wire Housings 2MM RECEPT HOUSING 12P DUALROW CRIMP |
| Сопр. контакта | 30mΩ Max. |
| Материал изолятора | Полиамид |
| Кол-во позиций | 12 |
| Applicable wire size | 22 to 26 AWG |
| Выдерживаемое напряжение | 650V AC for 1 min. |
| Сопр. изоляции | 1000MΩ Min. |
| Insulator flamability | UL94V-0 |
| Диапазон влажности хранения | 40 to 70% |
| Тип упаковки | Штучный товар |
| Диапазон рабочей влажности | 40 to 80% |
| Диап. темп. хр. | -10 to +60°C |
| Insertion extraction force | 0.3N (30gf) Min. / 4.4N (450gf) Max. |
| Диап. раб. темп. | -30 to +85°C |
| Описание (англ.) | DF11 Series 12 Position Dual Row 2 mm Pitch Crimp Socket |
