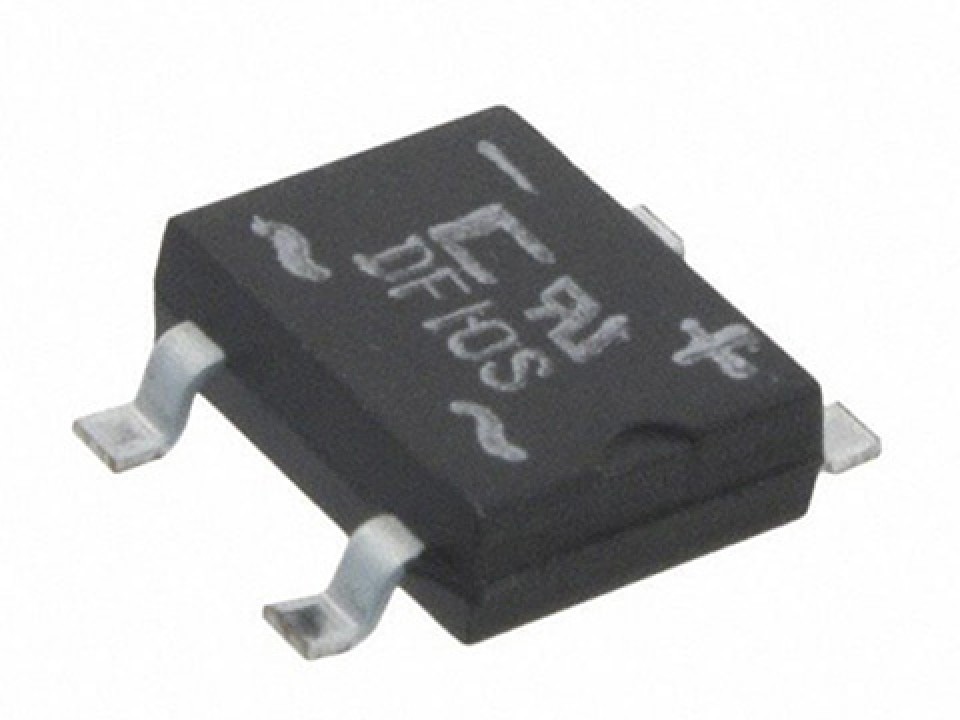

DF10S (1A,1000В) DFS диодный мост TRR (арт. 289120)
У поставщика
ПроизводительTRR
КатегорияДиодные мосты
У поставщиков
10 500 шт.
Норм. уп.: 1500
шт
Откуда взять
СкладЦена за штСуммаВ наличииУсловия
Склад 29срок до 10 дн.
Цена за шт2,42 ₽
Сумма3 630,00 ₽
В наличии10 500 шт
заказ со склада от 3 000,00 ₽упаковка 1 500 штюрлицам и ИП
Заказ со склада «Склад 29» с этой позицией — 3 630,00 ₽: минимальная сумма склада набрана.
1 500 шт · Склад 29 · 3 630,00 ₽
Описание
TRR DF10S — это компактный диодный мост, рассчитанный на выпрямление переменного тока. Модель выполнена в корпусе DFS и предназначена для работы с напряжением до 1000 В при токе 1 А. Применяется в блоках питания, зарядных устройствах и бытовой электронике для преобразования AC в DC.
Технические характеристики
| Примечания | For capacitive load, derate current by 20%. Single phase, half wave, 60Hz, resistive or inductive load. |
| Вес | 1.0g |
| Тип | диодный мост |
| Ток, А | 1 А |
| Корпус | SDIP (Molded Plastic) |
| Особенности | Glass Passivated Die Construction, Low Forward Voltage Drop, High Current Capability, High Surge Current Capability, Designed for Surface Mount Application, Plastic Material – UL Recognition Flammability Classification 94V-0 |
| Тип монтажа | SMD |
| Полярность | Marked on Case |
| Описание | 1.0A Glass Passivated Bridge Rectifier, 1000V |
| Артикул | DF10S |
| Размеры мм | A: 7.40-7.90; B: 6.20-6.50; C: 0.25 min; D: 0.08-0.33; E: 9.30-10.30; G: 1.02-1.53; H: 8.00-8.51; J: 2.15-3.40; K: 5.00-5.20; Индуктивность: 0.90-1.20 |
| Положение монтажа | любой |
| Voltage dc blocking vr | 1000V |
| Voltage rms reverse vr rms | 700V |
| Peak reverse current irm 25c | 5.0µA |
| Peak reverse current irm 125c | 500µA |
| Operating temperature range tj | -65 to +150°C |
| Диапазон температур хранения | -65 to +150°C |
| Forward voltage per element vfm | 1.1V |
| Voltage working peak reverse vrwm | 1000V |
| Current average rectified output io | 1.0A |
| Junction capacitance per element cj | 25pF |
| Voltage peak repetitive reverse vrrm | 1000V |
| Обратное напряжение | 1000 В |
| Тепловое сопротивление переход-вывод RθJL | 15°C/W |
| Тепловое сопр. переход-среда | 40°C/W |
| Current non repetitive peak forward surge ifsm | 50A |
Аналоги
- DF10S-TR HOTTECH
- DF10S-TR WUXI XUYANG
- DF10S-DFS KLS
- DF10S HOTTECH
