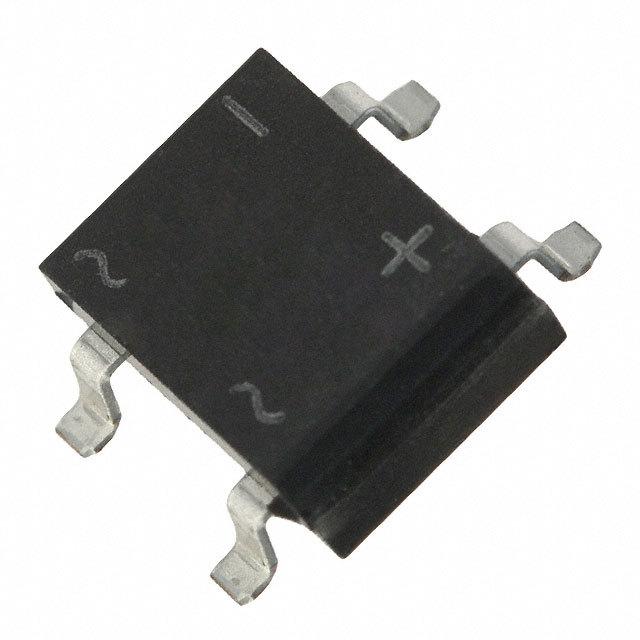

Диодный мост 1.5А 800В DF08S
У поставщика
ПроизводительON Semiconductor
У поставщиков
1 075 шт.
Норм. уп.: 1500
шт
Выгоднее:
Откуда взять
СкладЦена за штСуммаВ наличииУсловия
Склад 13срок до недели
Цена за шт27,22 ₽
Сумма816,60 ₽
+ доплата 490,00 ₽
В наличии1 075 шт
без доплаты — заказ со склада от 17 300,00 ₽меньше — +490,00 ₽ на заказ, в ценах позицийот 30 штюрлицам и ИП
от 46 — 25,97 ₽ (−5%)
Заказ со склада «Склад 13» с этой позицией — 816,60 ₽. До заказа без доплаты не хватает 16 483,40 ₽; пока не набрано, 490,00 ₽ распределятся по ценам позиций этого склада.
30 шт · Склад 13 · 816,60 ₽
Описание
Диодный мост DF08S от ON Semiconductor рассчитан на ток до 1.5 А и обратное напряжение 800 В. Компонент выполнен в компактном SMD-корпусе DFS для поверхностного монтажа. Подходит для выпрямления переменного напряжения в блоках питания бытовой электроники и промышленной автоматики.
Технические характеристики
| Семейство | DF005S - DF10S |
| Корпус | DFS |
| Тип монтажа | SMD |
| Маркировка сверху | DF08S |
| Без свинца | Да |
| Описание | Bridge Rectifiers |
| Артикул | DF08S |
| Метод упаковки | лента и катушка |
| Соотв. RoHS | Да |
| Сертификация UL | UL #E258596 |
| Рассеиваемая мощность | 3.1W |
| Qualified soldering | IR Reflow and Wave Soldering |
| Junction passivation | Glass Passivated |
| Примечание | Диодный мост 1.5А 800В |
| Номинал I²t плавления | 10 A2s |
| Зелёный компаунд | IEC61249 |
| Типовое прямое напряжение | 0.94V |
| Тип упаковки | Лента и катушка (лента в катушке) |
| Диап. темп. хр. | -55 to +150°C |
| Прямое напряжение на элемент | 1.1V |
| Reverse current per element | 5.0µA |
| Typical capacitance per leg | 25pF |
| Описание (англ.) | DIODE BRIDGE 800V 1.5A 4-SMD |
| Dc reverse voltage at rated ir | 800V |
| Рабочая температура перехода | -55 to +150°C |
| I2t rating for fusing condition | t < 8.35 ms |
| Макс. входное напряжение моста, RMS | 560V |
| Средний выпрямленный прямой ток | 1.5A |
| Typical forward voltage condition | at 1.5A, 25°C |
| Макс. повторяющееся обратное напряжение | 800V |
| Reverse current per element at 125c | 500µA |
| Forward voltage per element condition | IF = 1.5A, TA = 25°C |
| Reverse current per element condition | at Rated VR, TA = 25°C |
| Typical capacitance per leg condition | VR = 4.0V, f = 1.0MHz |
| Неповтор. импульсный ток | 50A |
| Thermal characterization junction to lead | 27°C/W |
| Условия среднего выпрямленного тока | at TA = 40°C |
| Thermal resistance junction to ambient single die | 62°C/W |
| Non repetitive peak forward surge current condition | 8.3 ms Single Half-Sine Wave |
| Thermal resistance junction to ambient multi die max land | 50°C/W |
| Thermal resistance junction to ambient multi die min land | 105°C/W |
