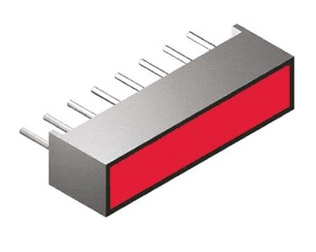

Светодиодная линейка DF-3SRD
У поставщика
У поставщиков
316 шт.
Норм. уп.: 25
Цены поставщиков
Склад 13
В наличии:316 шт
Срок поставки: до недели
Норм. уп.: 25
Минимальная партия: 16 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 47,36 |
| от 8 | 46,29 |
| от 14 | 44,74 |
| от 25 | 42,90 |
| от 75 | 40,84 |
Описание
Светодиодная линейка DF-3SRD от KINGBRIGHT — яркий красный GaAlAs-индикатор в прямоугольном корпусе 6.8x19.9 мм для монтажа в отверстия. Работает при напряжении до 2.5 В и токе до 30 мА, обеспечивая типовую силу света 270 мкд с длиной волны 660 нм. Подходит для индикации в промышленной автоматике и бытовой электронике.
Технические характеристики
| Тип | Super Bright Red (GaAlAs) |
| Цвет | Super Bright Red (GaAlAs) |
| Корпус | 6.8mm x 19.9mm light bar |
| Тип монтажа | THT |
| Тип линзы | Red Diffused |
| Размеры | 6.8mm x 19.9mm |
| Ёмкость | 45pF |
| Описание | Super Bright Red 6.8mm x 19.9mm light bar, GaAlAs |
| Артикул | DF3SRD |
| Производитель | Kingbright |
| Соотв. RoHS | Да |
| Прямое напряжение | 1.85V typ, 2.5V max @20mA; ±0.1V |
| Пиковая длина волны | 660nm |
| Обратный ток | 10uA max @ VR=5V |
| Обратное напряжение | 5V max |
| Tolerance notes | All dimensions in millimeters; tolerance ±0.25mm unless otherwise noted |
| Рассеиваемая мощность | 75mW max |
| Постоянный прямой ток | 30mA max |
| Сила света | 120mcd min, 270mcd typ @20mA |
| Размеры упаковки | 6.8mm x 19.9mm |
| Допуск размера | ±0.25mm |
| Доминирующая длина волны | 640nm |
| Макс. прямое напряжение | 2.5V |
| Типовое прямое напряжение | 1.85V |
| Макс. обратный ток | 10uA |
| Макс. обратное напряжение | 5V |
| Spectral half width | 20nm |
| Допуск размеров | ±0.25mm |
| Тестовый прямой ток | 20mA |
| Макс. прямой ток | 155mA max (1/10 duty cycle, 0.1ms pulse width) |
| Wavelength tolerance | ±1nm |
| Макс. рассеиваемая мощность | 75mW |
| Постоянный прямой ток макс. | 30mA |
| Мин. сила света | 120mcd |
| Типовая сила света | 270mcd |
| Температура пайки выводов | 260°C for 3-5 seconds |
| Пиковый прямой ток макс. | 155mA |
| Полуширина спектр. линии | 20nm @20mA |
| Допуск прямого напр. | ±0.1V |
| Диап. темп. хр. | -40°C to +85°C |
| Capacitance test frequency | 1MHz |
| Диап. раб. темп. | -40°C to +85°C |
| Luminous intensity tolerance | ±15% |
| Operating storage temperature | -40°C to +85°C |
