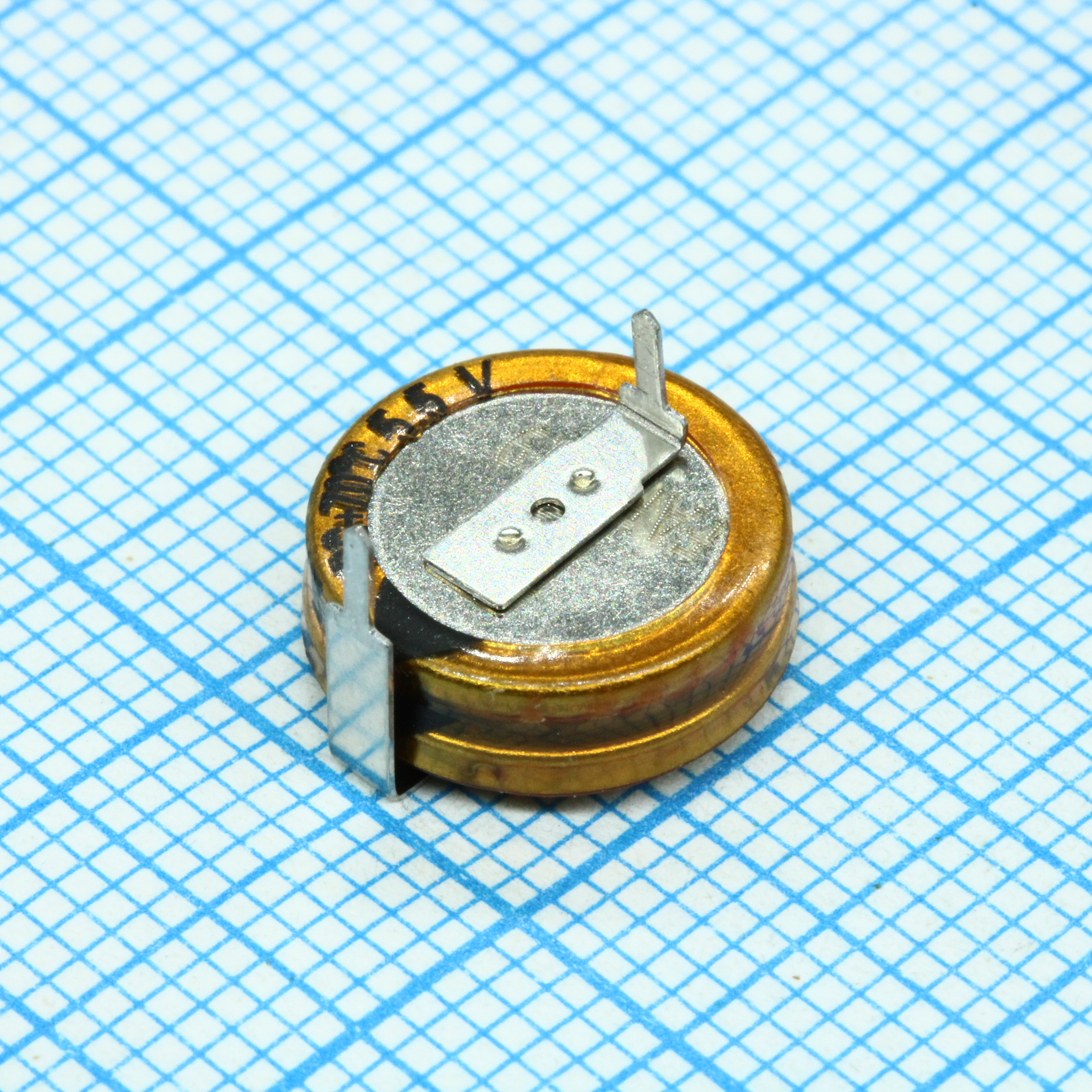

Ионистор DCS5R5224HF
У поставщика
У поставщиков
12 871 шт.
Норм. уп.: 500
Цены поставщиков
Склад 39
В наличии:9 597 шт.
Срок поставки: до недели
Норм. уп.: 500
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 51,09 |
| от 79 | 46,64 |
| от 131 | 44,13 |
| от 219 | 42,13 |
| от 363 | 40,64 |
Склад 13
В наличии:3 274 шт
Срок поставки: до недели
Норм. уп.: 500
Минимальная партия: 14 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 53,35 |
| от 65 | 49,50 |
| от 130 | 46,44 |
| от 259 | 43,76 |
| от 500 | 41,95 |
Описание
Ионистор DCS5R5224HF от Korchip — это электролитический конденсатор с высокой емкостью в выводном корпусе. Рабочее напряжение составляет 5,5 В, а емкость достигает 220 мкФ. Компонент подходит для использования в системах резервного питания и портативной электронике.
Технические характеристики
| Ёмкость | 0.22F |
| Корпус | Coin type |
| Монтаж | Выводной |
| ESR | Less than 75Ω |
| Тип | электролитические |
| RoHS | Да |
| Модель | DCS5R5224HF |
| Серия | DCS |
| Упаковка | Тип упаковки: насыпью; Inner box size: 240×220×100mm; Outer box size: 460×260×125mm; Quantity per inner box: 2000; Quantity per outer box: 4000; Quantity per vinyl bag: 500 |
| Labeling | Lot number system: S X B A C 002 |
| Пайка | Flow soldering: Recommended condition (not specified in detail); Manual soldering: Tip temp ≤350°C, time ≤3 sec, times ≤3 with intervals ≥9 sec |
| Размеры | Шаг: 10.0mm; Высота: 5.5mm; Диаметр: 11.5mm |
| Надежность | Ресурс: Lc: Spec value; ESR: 4 times or less than initial value; Condition: 70±2°C, 1000(+24,-0) hours, applied voltage 5.5Vdc; Capacitance change: Within ±30% of initial value; Прочность выводов: Load: 1kg, 10±1 sec; Bend strength: Load 1kg, angle 90°, 1 cycle; Humidity resistance: Lc: 2 times or less than spec value; ESR: 3 times or less than spec value; Condition: 40±2°C, 90~95%RH, 240±8 hours, no voltage applied; Capacitance change: ±30% of initial value; Вибростойкость: Lc: Spec value; ESR: Spec value; Condition: Amplitude 1.5mm, frequency 10~55Hz, X/Y/Z directions, 6 hours; Ёмкость: Spec value; Cycle characteristics: Lc: Spec value; ESR: 4 times or less than initial value; Condition: 25±2°C, 10,000 cycles, charge 5.5Vdc via 100Ω for 9min, discharge via 100Ω for 1min; Capacitance change: Within ±30% of initial value; Темп. хар-ки: Lc change: 4 times or less than initial value; Esr change: 4 times or less than initial value; Capacitance change: Within ±30% of initial value; Self discharge characteristics: Напряжение, В: More than 4.2Vdc; Condition: Charge at 5.5Vdc, 50mA for 24h, then self-discharge for 24h at <25°C, <70%RH |
| Без галогенов | Да |
| Ном. напряжение | 5.5VDC |
| Тип клеммы | H-type |
| Ток утечки | Less than 330μA (30min) |
| Measuring method | ESR: LCR meter at 1kHz, bias voltage 0+0.05V; Ёмкость: Charge with constant current 50±0.1mA to 4.4V for 30min, discharge with 2±0.1mA to 2.2V, measure discharge time; Ток утечки: Apply 5.0±0.1V, measure after 30±0.5min, calculate using formula |
| Допуск емкости | -20~80% |
| Раб. температура | -25~+70°C |
