Ионистор горизонтального исполнения 1Ф 5,5В 1000 часов
У поставщика
ПроизводительKorchip
КатегорияСуперконденсаторы
У поставщиков
3 704 шт.
Норм. уп.: 20
Цены поставщиков
Склад 39
В наличии:3 704 шт.
Срок поставки: до недели
Норм. уп.: 20
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 86,71 |
| от 47 | 80,52 |
| от 77 | 77,07 |
| от 130 | 74,31 |
| от 216 | 72,15 |
Описание

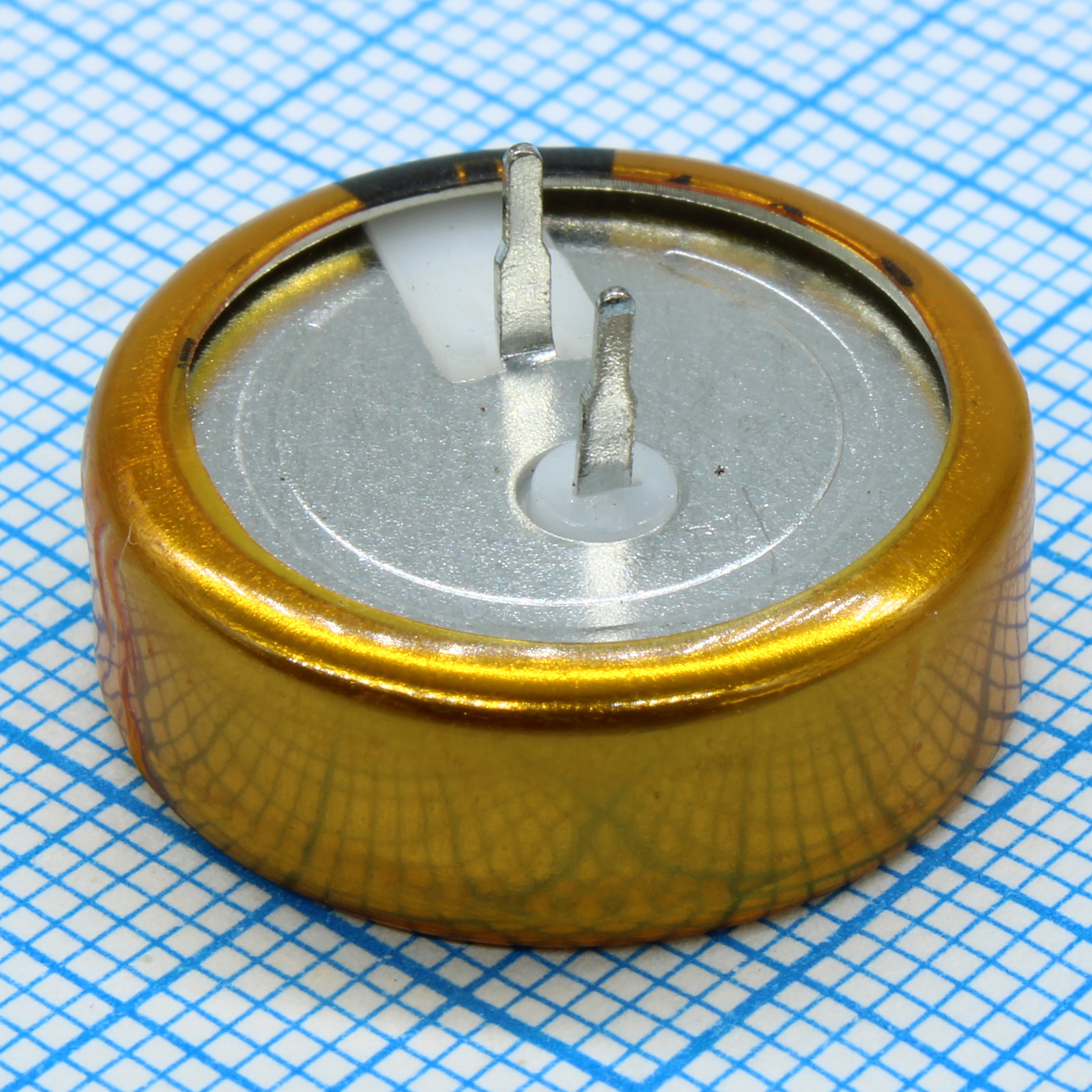

Ионистор Korchip DCL5R5105CF — суперконденсатор на 1 Ф с номинальным напряжением 5,5 В. Выполнен в радиальном корпусе 21,5×7,5 мм, выдерживает до 1000 часов работы при температурах от -25 до +70°C. Подходит для резервного питания в промышленной автоматике и бытовой электронике.
Технические характеристики
| Ёмкость | 1.0F |
| Корпус | Radial |
| Монтаж | Выводной |
| ESR | Less than 30Ω |
| Серия | DCL |
| Упаковка | Тип: лоток; Inner box size: 295×230×140mm; Outer box size: 485×305×150mm; Quantity inner box: 350; Quantity outer box: 700 |
| Cautions | Do not exceed rated voltage, Not for ripple absorption, Mind polarity, Operating temperature affects life and leakage |
| Labeling | Lot number system: S Z B A C 002 |
| Размеры | Шаг: 5.0mm; Высота: 7.5mm; Диаметр: 21.5mm |
| Артикул | DCL5R5105CF |
| Надежность | Ресурс: Lc: Spec value; ESR: 4 times or less than initial value; Condition: 70±2°C, 1000 hours, applied voltage 5.5Vdc; Capacitance change: Within ±30% of initial value; Саморазряд: Напряжение, В: More than 4.2Vdc; Condition: Charge at 5.5Vdc, 50mA for 24h, then discharge for 24h at <25°C, <70%RH; Humidity resistance: Lc: 2 times or less than spec value; ESR: 3 times or less than spec value; Condition: 40±2°C, 90~95%RH, 240±8 hours, no voltage applied; Capacitance change: ±30% of initial value; Вибростойкость: Lc: Spec value; ESR: Spec value; Condition: Amplitude 1.5mm, frequency 10~55Hz, X/Y/Z directions, 6 hours; Ёмкость: Spec value; Cycle characteristics: Lc: Spec value; ESR: 4 times or less than initial value; Condition: 25±2°C, 10000 cycles, charge 5.5Vdc via 100Ω for 9min, discharge via 100Ω for 1min; Capacitance change: Within ±30% of initial value; Темп. хар-ки: Lc change: Within ±10% of initial value; Esr change: 4 times or less than initial value; Capacitance change: Within ±30% of initial value |
| Ном. напряжение | 5.5VDC |
| Тип клеммы | C-type |
| Ток утечки | Less than 1.5mA (30min) |
| Measuring method | ESR: LCR meter at 1kHz, bias 0+0.05V; Ёмкость: Charge with 50mA to 4.4V for 1h, discharge with 3mA to 2.2V, measure time; Ток утечки: Apply 5.5V, measure after 30min, calculate with 1000Ω resistor |
| Mounting conditions | Reflow: Not allowed; Flow soldering: Recommended conditions (not detailed); Manual soldering: Tip temp ≤350°C, time ≤3s, max 3 times with intervals ≥9s |
| Примечание | 5.5V 1F /21.5*7.5/70°C |
| Допуск емкости | -20~80% |
| Раб. температура | -25~+70°C |
| Тип упаковки | Tube (туба) |
| Описание (англ.) | Cap Supercap 1F 5.5V -20%...80% (21.5 X 7.5mm) Radial 5mm 1000h -25 to 70°C |
