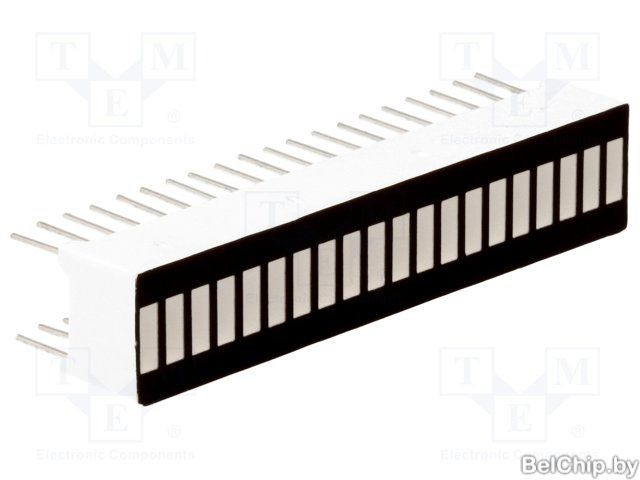

Светодиодная гистограмма DC-20/20GWA
У поставщика
У поставщиков
149 шт.
Норм. уп.: 10
Цены (собственный склад)
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 469,84 |
Цены поставщиков
Склад 2
В наличии:1 шт
Срок поставки: до 2 недель
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 469,84 |
Склад 13
В наличии:148 шт
Срок поставки: до недели
Норм. уп.: 10
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 393,25 |
| от 4 | 388,42 |
| от 10 | 382,39 |
| от 20 | 374,34 |
| от 40 | 363,14 |
Описание
Светодиодная гистограмма DC-20/20GWA от KINGBRIGHT представляет собой компактный индикаторный модуль с 20 сегментами для отображения уровня сигнала. Устройство выполнено в корпусе для вертикального монтажа и оснащено светодиодами зеленого цвета свечения. Применяется в аудиотехнике, контрольно-измерительных приборах и панелях управления для наглядной визуализации процессов.
Технические характеристики
| Color | Зелёный |
| Current | 10mA |
| Корпус | 20 Segments Bar Graph Array |
| Тип монтажа | сквозное отверстие |
| Segments | 20 |
| Lens Size | 50.70mm x 10.16mm |
| Lens Type | Diffused, White |
| Тип линзы | White Diffused |
| Lens Style | Rectangle with Flat Top |
| Размеры | — |
| Ёмкость | 15pF |
| Описание | 20 Segments Bar Graph Array, Green (GaP), White Diffused |
| Артикул | DC20/20GWA |
| Configuration | Bar - 20 Wide, SIP |
| Mounting Type | Through Hole |
| Voltage Rating | 2V |
| Цвет излучения | Green (GaP) |
| Соотв. RoHS | Да |
| Пиковая длина волны | 565nm @ 10mA |
| Описание | 20 SEGMENT GREEN LED BARGRAPH |
| Wavelength - Peak | 565nm |
| Esd threshold hbm | 8000V |
| Спектральная ширина | 30nm |
| Millicandela Rating | 12mcd |
| Доминирующая длина волны | 568nm @ 10mA |
| Макс. прямое напряжение | 2.4V @ 10mA |
| Типовое прямое напряжение | 2.0V @ 10mA |
| Preheat temperature | ≤105°C |
| Макс. обратный ток | 10µA @ VR=5V |
| Макс. обратное напряжение | 5V |
| Макс. рассеиваемая мощность | 62.5mW |
| Постоянный прямой ток макс. | 25mA |
| Мин. сила света | 5600µcd @ 10mA |
| Типовая сила света | 12000µcd @ 10mA |
| Температура пайки выводов | 260°C for 3-5 seconds |
| Тип упаковки | Tube (туба) |
| Макс. темп. перехода | 110°C |
| Пиковый прямой ток макс. | 140mA (1/10 duty cycle, 0.1ms pulse) |
| Допуск прямого напр. | ±0.1V |
| Диап. темп. хр. | -40°C to +85°C |
| Диап. раб. темп. | -40°C to +85°C |
| Luminous intensity tolerance | ±15% |
| Описание (англ.) | 20 Segments bar graph-display/green/568nm/3600-9000ucd |
| Dominant wavelength tolerance | ±1nm |
| Пиковая температура волновой пайки | 245°C to 255°C for 3 seconds (max 5 seconds) |
