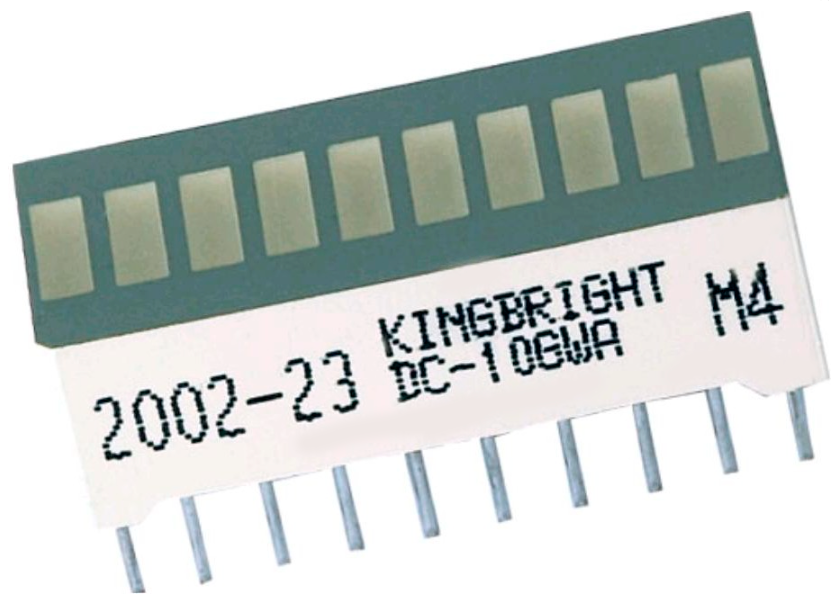

Светодиодный индикатор DC-10GWA
У поставщика
У поставщиков
6 035 шт.
Норм. уп.: 20
Цены поставщиков
Склад 13
В наличии:4 340 шт
Срок поставки: до недели
Норм. уп.: 20
Минимальная партия: 4 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 179,62 |
| от 60 | 170,22 |
| от 100 | 163,93 |
| от 180 | 158,40 |
| от 340 | 154,68 |
Склад 39
В наличии:1 695 шт.
Срок поставки: до недели
Норм. уп.: 20
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 219,92 |
| от 19 | 208,88 |
| от 32 | 202,84 |
| от 52 | 197,98 |
| от 87 | 193,73 |
Описание
Светодиодный индикатор KINGBRIGHT DC-10GWA — это 10-сегментная линейка зеленого свечения на основе GaP. Компонент рассчитан на прямой ток до 25 мА, имеет широкий угол обзора и белый рассеивающий корпус. Подходит для построения индикаторов уровня, панелей управления и промышленной автоматики.
Технические характеристики
| Цвет | Зелёный |
| Корпус | 10 Segment Bargraph |
| Особенности | Suitable for level indicators, Low current operation, Excellent on/off contrast, Wide viewing angle, End stackable, Mechanically rugged, Gray face, white segment standard, RoHS compliant |
| Тип светодиода | Gallium Phosphide (GaP) |
| Тип монтажа | Выводной |
| Segments | 10 |
| Тип линзы | WHITE DIFFUSED |
| Возможность стекирования | Да |
| Цвет лицевой панели | Серый |
| Ёмкость | 15pF |
| Описание | 10 Segment Bargraph Array, Green (GaP), White Diffused |
| Артикул | DC-10GWA |
| Тип монтажа | THT |
| Цвет сегментов | Белый |
| Угол обзора | Wide |
| Тип компонента | 10 Segment Bar Graph Array LED |
| Соотв. RoHS | Да |
| Пиковая длина волны | 565nm |
| Рассеиваемая мощность | 62.5mW |
| Number of segments | 10 |
| Доминирующая длина волны | 568nm |
| Макс. прямое напряжение | 2.5V |
| Мин. прямое напряжение | 2.1V |
| Типовое прямое напряжение | 2.2V |
| Макс. обратный ток | 10uA |
| Макс. обратное напряжение | 5V |
| Tolerance dimensions | ±0.25mm |
| Packing specification | Box quantity: 3990 PCS/BOX; Tube quantity: 19 PCS/TUBE; Tubes per box: 210 TUBE/10# BOX |
| Постоянный прямой ток макс. | 25mA |
| Мин. сила света | 3000ucd |
| Типовая сила света | 16000ucd |
| Температура пайки выводов | 260°C for 3~5 seconds |
| Optical characteristics | Пиковая длина волны: 565nm; Доминирующая длина волны: 568nm; Spectral half width: 30nm; Мин. сила света: 3000ucd; Типовая сила света: 16000ucd; Peak wavelength test condition: IF=20mA; Luminous intensity test condition: @10mA; Dominant wavelength test condition: IF=20mA; Spectral half width test condition: IF=20mA |
| Предельные значения | Обратное напряжение: 5V; Lead solder time: 3-5 seconds; Макс. темп. хр.: +85°C; Мин. темп. хр.: -40°C; Рассеиваемая мощность: 62.5mW; Постоянный прямой ток: 25mA; Макс. рабочая температура: +85°C; Мин. рабочая температура: -40°C; Макс. прямой ток: 140mA; Температура пайки выводов: 260°C; Peak forward current condition: 1/10 Duty Cycle, 0.1ms Pulse Width |
| Пиковый прямой ток макс. | 140mA |
| Physical characteristics | Допуск: ±0.25mm (±0.01"); Длина вывода: 7.54mm; Шаг выводов: 2.54mm; Диаметр штыря: 0.5mm; Package depth: 5.08mm; Ширина корпуса: 25.4mm; Высота корпуса: 10.16mm; Длина корпуса: 24.64mm; Lead length inch: 0.295"; Pin spacing inch: 0.1"; Anode mark length: 1.78mm; Pin diameter inch: 0.02"; Package depth inch: 0.2"; Package width inch: 1.0"; Package height inch: 0.4"; Package length inch: 0.97"; Anode mark length inch: 0.07" |
| Полуширина спектр. линии | 30nm |
| Диап. темп. хр. | -40°C to +85°C |
| Электрические характеристики | Ёмкость: 15pF; Ir test condition: VR=5V; Vf test condition: IF=20mA; Ir reverse current: 10uA; Vf forward voltage max: 2.5V; Vf forward voltage typ: 2.2V; Capacitance test condition: VF=0V; f=1MHz |
| Диап. раб. темп. | -40°C to +85°C |
| Luminous intensity tolerance | +/-15% |
