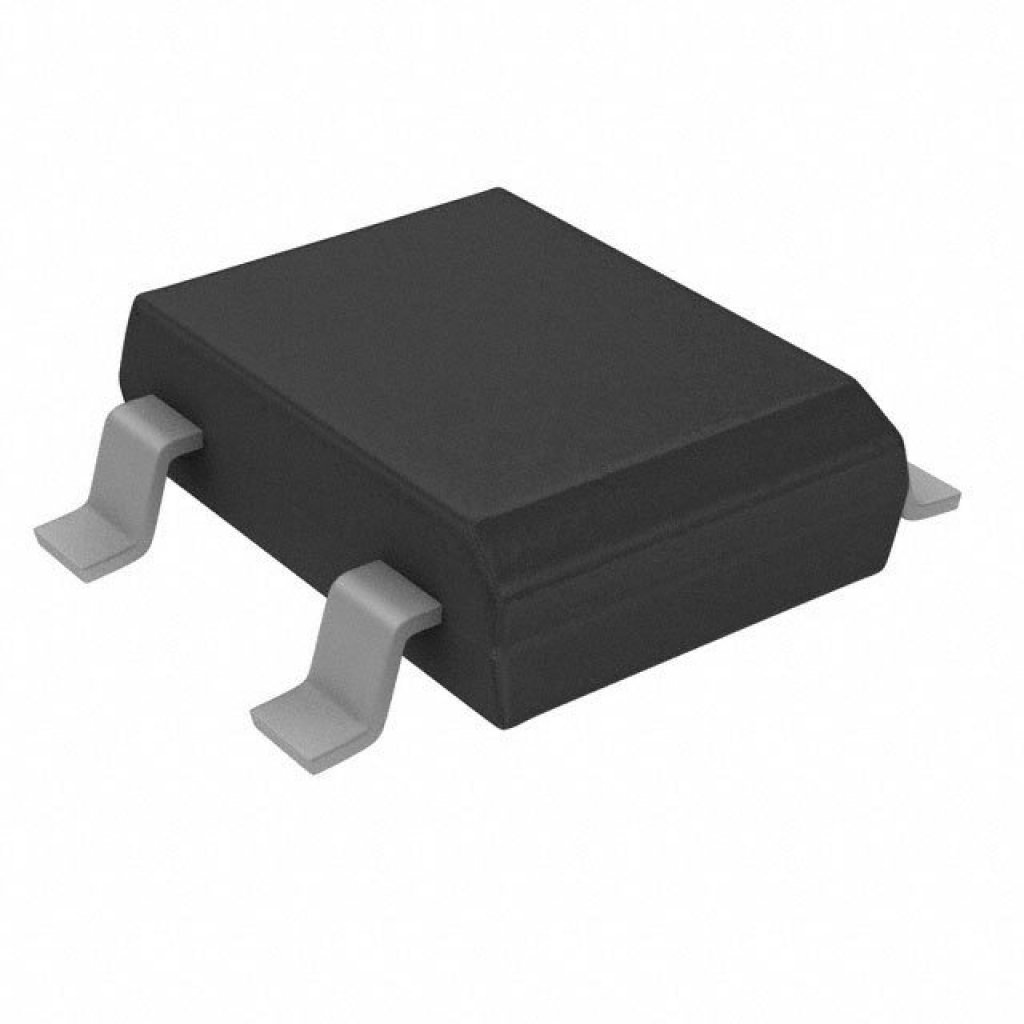

Диодный мост 1.5А 1000В DB157S-TR
У поставщика
ПроизводительHOTTECH
КатегорияДиодные мосты
У поставщиков
56 662 шт.
Норм. уп.: 1500
Цены поставщиков
Склад 13
В наличии:30 261 шт
Срок поставки: до недели
Норм. уп.: 1500
Минимальная партия: 142 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 4,86 |
| от 588 | 4,16 |
| от 1 500 | 3,60 |
| от 3 000 | 3,16 |
| от 6 000 | 2,89 |
Склад 14
В наличии:26 401 шт.
Срок поставки: до 7 дн.
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 300 | 8,32 |
Описание
Диодный мост HOTTECH DB157S-TR рассчитан на ток до 1,5 А и обратное напряжение 1000 В. Компонент выполнен в компактном корпусе DB-1S, удобен для автоматизированного монтажа. Применяется в блоках питания и выпрямителях бытовой электроники.
Технические характеристики
| Серия | DB151S-DB157S |
| Вес | 0.4 g (approximate) |
| Маркировка | DB157S |
| Корпус | DB-1S |
| Тип монтажа | SMD |
| Упаковка | Tape and Reel |
| Номинал I²t | 10.4 A^2s |
| Артикул | DB157S-TR |
| Материал корпуса | Molded plastic, UL flammability 94V-0 |
| Тип компонента | Bridge Rectifier |
| Reel dimensions mm | D: 330; G: 165; H: 50; I: 6.50; D1: 100; D2: 21; W1: 16.4; W2: 21.00 |
| Макс. RMS напряжение | 700V |
| Примечание | Диодный мост 1.5А 1000В |
| Размеры корпуса мм | A: 7.40-8.50; B: 6.20-6.50; C: 0.22-0.33; D: 0.08-0.33; E: 9.40-10.40; G: 1.02-1.53; H: 8.00-8.74; J: 2.32-3.40; K: 5.00-5.20; L: 0.95-1.20 |
| Maximum forward voltage | 1.1V |
| Тип упаковки | Tape and Reel (лента в катушке) |
| Package dimensions inches | A: 0.291-0.335; B: 0.245-0.255; C: 0.009-0.013; D: 0.003-0.013; E: 0.370-0.409; G: 0.040-0.060; H: 0.315-0.344; J: 0.091-0.134; K: 0.197-0.205; L: 0.037-0.047 |
| Диап. темп. хр. | -55 to +150°C |
| Carrier tape dimensions mm | A: 8.64; B: 10.41; C: 3.50; E: 1.75; F: 7.50; P: 12.00; W: 16.00; D: 1.50; P0: 4.00; P1: 2.00 |
| Уровень чувствительности к влаге | Level 1 per J-STD-020 |
| Имп. прямой ток | 50A |
| Тип. тепловое сопротивление | 40°C/W |
| Макс. DC блокирующее напряжение | 1000V |
| Диап. раб. темп. | -55 to +150°C |
| Тип. емкость перехода | 25pF |
| Описание (англ.) | Bridge Rectifier 1000V 1.5A DB-S |
| Maximum reverse current at 25c | 10μA |
| Maximum reverse current at 125c | 500μA |
| Maximum recurrent peak reverse voltage | 1000V |
| Maximum average forward rectified current | 1.5A |
| Обратное напряжение, В | 1000 |
| Прямой ток, А | 1,5 |
| Тип | Диодный мост |
