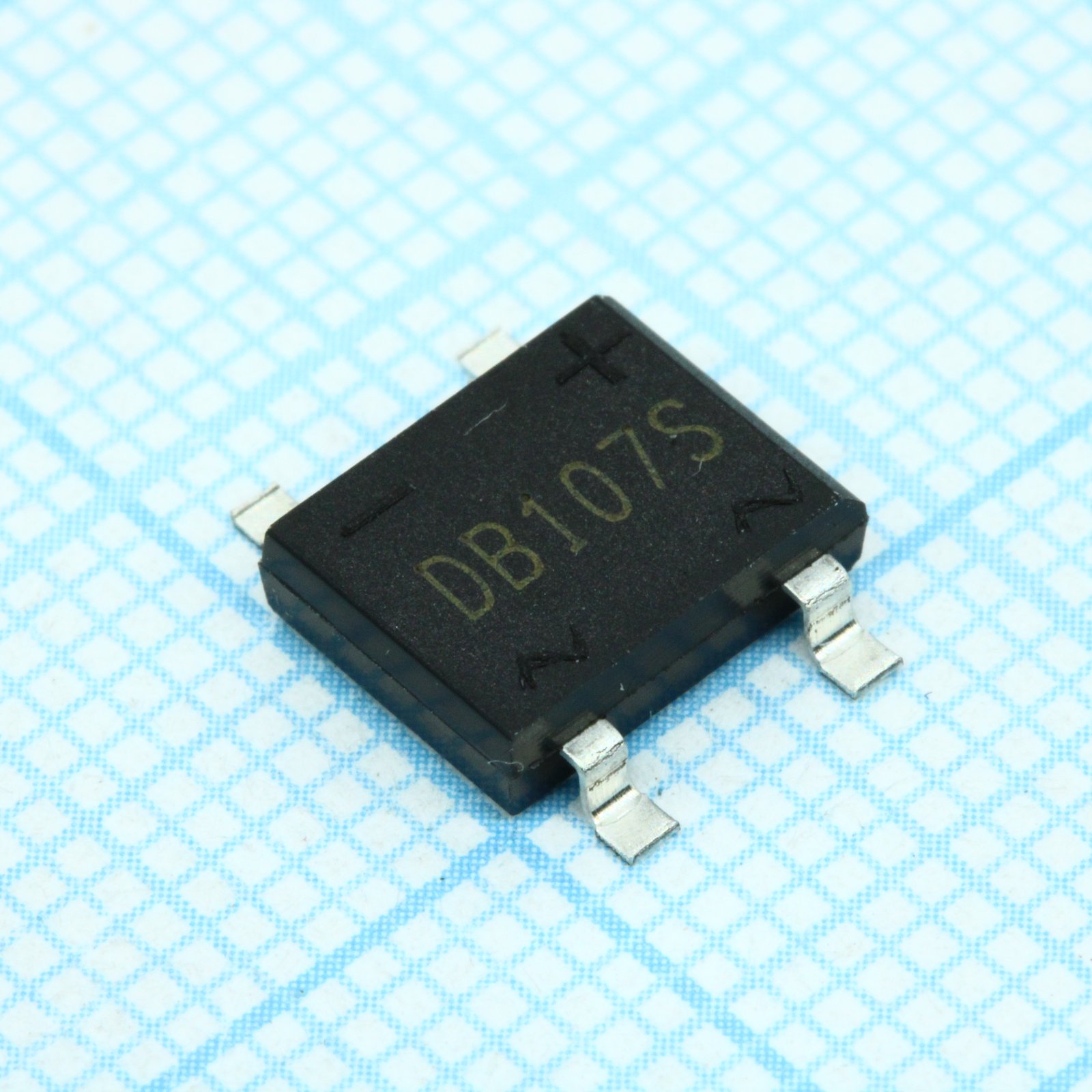

Диодный мост 1А 1000В DB-S DB107S-TR
У поставщика
ПроизводительHOTTECH
У поставщиков
60 995 шт.
Норм. уп.: 1500
Цены поставщиков
Склад 13
В наличии:60 995 шт
Срок поставки: до недели
Норм. уп.: 1500
Минимальная партия: 214 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 3,23 |
| от 1 500 | 2,73 |
| от 3 000 | 2,38 |
| от 6 000 | 2,10 |
| от 12 000 | 1,96 |
Описание
Диодный мост HOTTECH DB107S-TR рассчитан на ток до 1 А и обратное напряжение 1000 В. Компонент выполнен в компактном корпусе DB-1S для поверхностного монтажа. Подходит для выпрямления переменного напряжения в блоках питания бытовой электроники и промышленной автоматики.
Технические характеристики
| Корпус | DBS |
| Вес | 0.40g |
| Маркировка | DBS107S |
| Корпус | DB-1S |
| Тип монтажа | SMD |
| Описание | Single-phase glass passivated bridge rectifier |
| Артикул | DB107S-TR |
| Лента и катушка | Ширина катушки: 16.4 ±1mm; Ширина ленты: 16.00 ±0.1mm; Диаметр катушки: 330 ±2mm |
| Тестовая частота | 1MHz |
| Dc reverse voltage | 1000V |
| Класс горючести | UL 94V-0 |
| Макс. прямое напряжение | 1.1V |
| Ср.кв. обратное напряжение | 700V |
| Емкость перехода | 25pF |
| Примечание | Диодный мост 1А 1000В |
| Размеры корпуса мм | A: 7.40-7.90; B: 6.20-6.50; C: 0.25 max; D: 0.08-0.33; E: 9.30-10.30; G: 1.02-1.53; H: 8.00-8.51; J: 2.15-3.40; K: 5.00-5.20; L: 0.90-1.20 |
| Обратный ток при 25°C | 10uA |
| Длит. импульсного тока | 8.3ms |
| Обратный ток при 125°C | 500uA |
| Тип упаковки | Tape and Reel (лента в катушке) |
| Диап. темп. хр. | -55~+150°C |
| Диапазон темп. перехода | -55~+150°C |
| Описание (англ.) | BRIDGE RECT 1PHASE 1KV 1A DB-S |
| Условия измерения прямого напряжения | IF=1A |
| Reverse voltage test condition | VR=1000V |
| Повторяющееся импульсное обратное напряжение | 1000V |
| Средний выпрямленный прямой ток | 1A |
| Junction capacitance test condition | V=4V DC, f=1MHz |
| Термосопротивление переход-среда | 40°C/W |
| Неповтор. импульсный ток | 50A |
