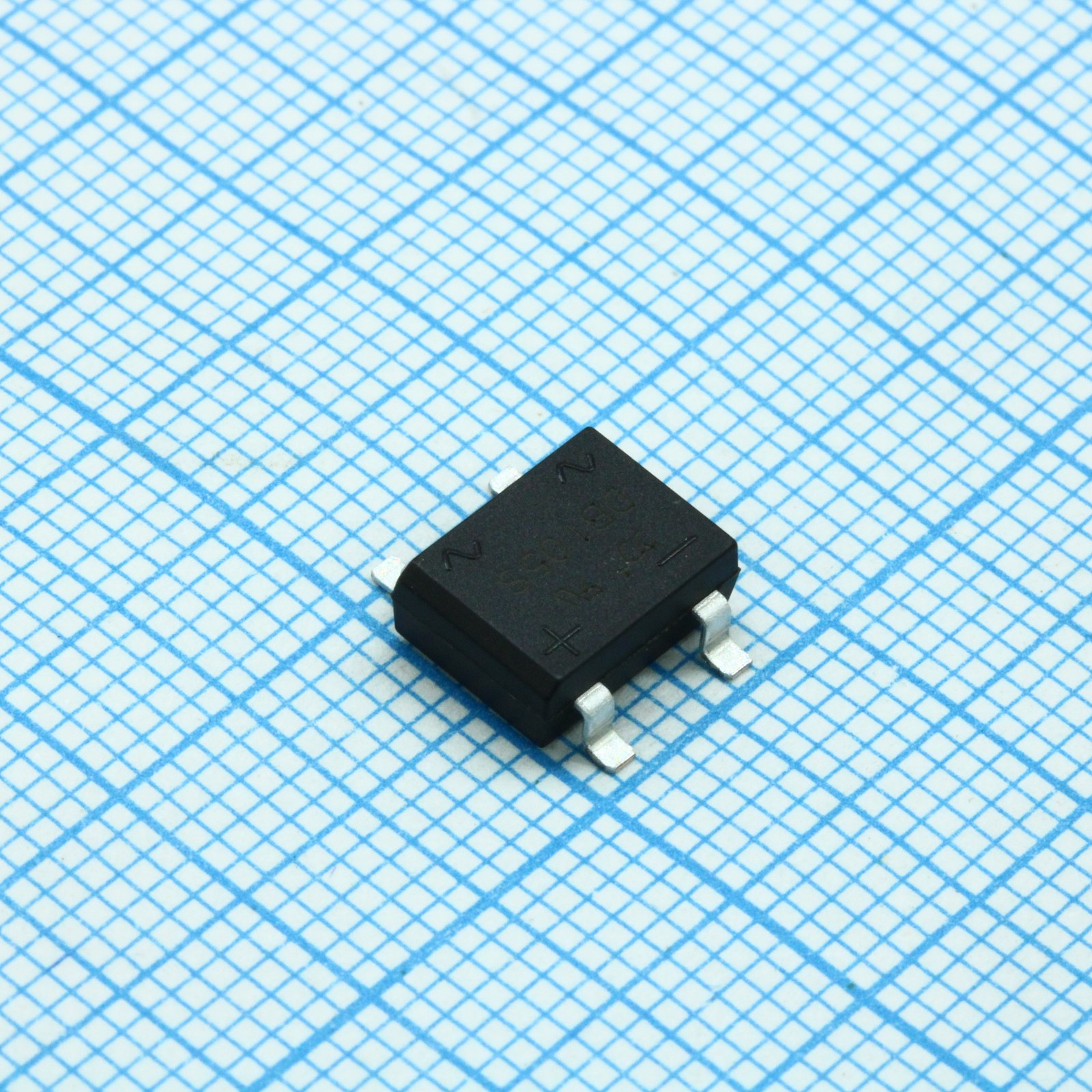

Диодный мост 1А 600В DB105S-F1
У поставщика
ПроизводительYangjie
У поставщиков
3 153 шт.
Норм. уп.: 1500
Цены поставщиков
Склад 13
В наличии:3 153 шт
Срок поставки: до недели
Норм. уп.: 1500
Минимальная партия: 86 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 8,03 |
| от 85 | 7,44 |
| от 170 | 6,79 |
| от 339 | 6,11 |
| от 677 | 5,57 |
Описание
Диодный мост Yangjie DB105S-F1 рассчитан на ток до 1 А и обратное напряжение 600 В. Компонент выполнен в компактном корпусе DBS. Подходит для выпрямления переменного тока в блоках питания бытовой электроники и промышленной автоматики.
Технические характеристики
| Серия | DB101S THRU DB107S |
| Корпус | DBS |
| Упаковка | Вес ед.: 0.34g; Packing code: F1; Preferred pn: DB101~DB107S; Способ поставки: REEL; Minimum package: 1500pcs; Inner box quantity: 3000pcs; Outer carton quantity: 21000pcs |
| Ul file | E313149 |
| Тип монтажа | SMD |
| Полярность | As marked on body |
| Уровень MSL | 1 |
| Клеммы | Tin plated leads |
| Размеры | A: 6.20-6.50mm; B: 9.60-10.30mm; C: 5.00-5.20mm; D: 8.13-8.51mm; E: 2.80-3.30mm; F: 1.02-1.2mm; G: 0.22-0.33mm; H: 1.02-1.53mm; I: 0.076-0.33mm; J: 1.80-2.10mm |
| Описание | Bridge Rectifiers |
| Артикул | DB105S-F1 |
| Без галогенов | Да |
| Соотв. RoHS | Да |
| Peak temperature | 260°C |
| Класс горючести | UL 94 V-0 |
| I²t | 3.7A2s |
| Suggested pad layout | P1: 8.73mm; P2: 5.12mm; Q1: 2.22mm; Q2: 1.2mm |
| Примечание | Диодный мост 1А 600В |
| Тип упаковки | Tape and Reel (лента в катушке) |
| Диап. темп. хр. | -55 to +150°C |
| Диапазон темп. перехода | -55 to +150°C |
| Maximum dc reverse current | 5uA |
| Описание (англ.) | Diode bridge 1A 600В [DB-1S] |
| Повторяющееся импульсное обратное напряжение | 600V |
| Средний выпрямленный выходной ток | 1.0A |
| Тепловое сопротивление переход-вывод | 15.0°C/W |
| Неповторяющийся импульсный прямой ток | 30A |
| Maximum instantaneous forward voltage | 1.00V |
| Термосопротивление переход-среда | 68.0°C/W |
