диодная защита для 4-х линий данных
У поставщика
ПроизводительSTMicroelectronics
КатегорияУстройства защиты
У поставщиков
6 543 шт.
Норм. уп.: 3000
Цены поставщиков
Склад 13
В наличии:6 543 шт
Срок поставки: до недели
Норм. уп.: 3000
Минимальная партия: 52 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 13,34 |
| от 258 | 11,90 |
| от 515 | 10,76 |
| от 1 029 | 9,80 |
| от 2 058 | 9,17 |
Описание

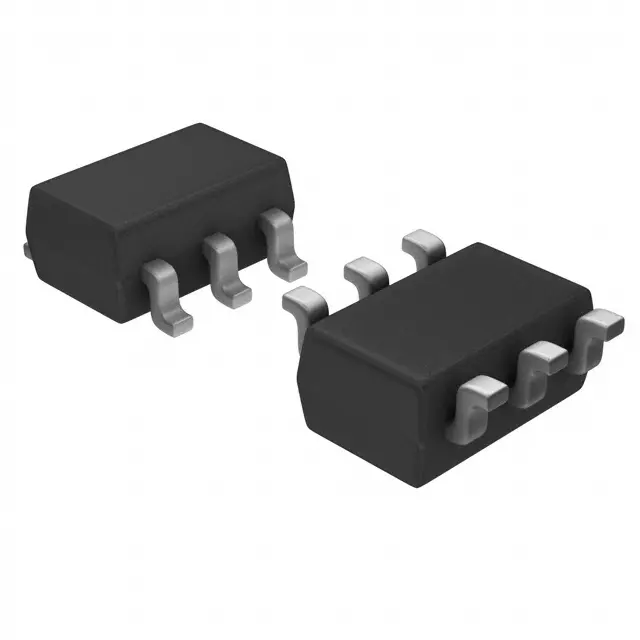

Диодная защита от STMicroelectronics для четырёх линий данных. Выполнена в компактном корпусе SOT23-6, рассчитана на напряжение до 9 В. Защищает цепи от электростатических разрядов (ESD). Применяется в автомобильной электронике и промышленных интерфейсах.
Технические характеристики
| Корпус | SOT23-6L |
| Тип монтажа | SMD |
| Компонент | DALC208SC6 |
| Описание | Low capacitance diode array for protection of 4 data lines |
| Применение | Sensitive logic input protection, Microprocessor based equipment, Audio / video inputs, Portable electronics, Networks, ISDN equipment, USB interface |
| Прямое напряжение | 1.2V |
| ESD HBM | Да |
| Соответствие стандартам | IEC61000-4-2 level 4, MIL STD 883G-Method 3015-7 class 3 |
| Reference voltage gap | 9V |
| Тип упаковки | Tape and Reel (лента в катушке) |
| Макс. темп. перехода | 150°C |
| Number of lines protected | 4 |
| Диап. темп. хр. | -55 to +150°C |
| Описание (англ.) | ESD Suppressor Diode Array Uni-Dir 9V Automotive 6-Pin SOT-23 T/R |
| Input capacitance line to gnd | 7pF |
| Esd iec61000 4 2 air discharge | 15kV |
| Forward drop threshold voltage | 1.2V |
| Peak reverse voltage per diode | 9V |
| Clamping voltage negative surge | -18V |
| Clamping voltage positive surge | +23V |
| Повторяющийся пиковый прямой ток | 700mA |
| Dynamic resistance clamping diode | 0.7Ω |
| Input capacitance line to gnd max | 10pF |
| Reverse leakage current per diode | 1µA |
| Esd iec61000 4 2 contact discharge | 8kV |
| Max operating signal input voltage | VREF2 |
| Min operating signal input voltage | VREF1 |
| Recommended decoupling capacitance | 100nF |
| Esd mil std 883g method 3015 7 class | 3 |
| Термосопротивление переход-среда | 500°C/W |
| Continuous forward current single diode | 200mA |
| Clamping voltage negative with parasitic | -162V |
| Clamping voltage positive with parasitic | +167V |
| Surge non repetitive forward current tp 1us | 2A |
| Surge non repetitive forward current tp 100us | 1A |
| Surge non repetitive forward current tp 2 5us | 6A |
| Количество контактов | 6 |
