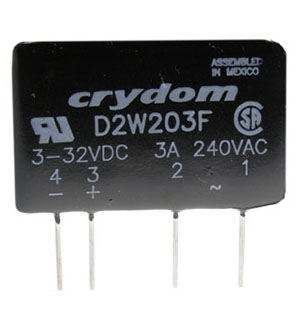

D2W203F, реле твердотельное 3-32VDC 3A/24-240VAC SIP SSR ZC snubber
У поставщика
ПроизводительCrydom
У поставщиков
1 шт.
Норм. уп.: 3
Цены поставщиков
Склад 12
В наличии:1 шт
Срок поставки: до недели
Норм. уп.: 3
Минимальная партия: 30 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 11 799,00 |
| от 3 | 9 842,85 |
| от 30 | 9 165,93 |
Описание
Твердотельное реле Crydom D2W203F с коммутацией при переходе через ноль. Управляется напряжением 3–32 В постоянного тока, коммутирует нагрузку до 3 А при напряжении 24–280 В переменного тока. Выполнено в корпусе SIP для сквозного монтажа, оснащено встроенной снабберной цепью. Применяется в промышленной автоматике и системах управления резистивными нагрузками.
Технические характеристики
| Цоколевка | Pin1: AC Load, Pin2: AC Load, Pin3: +DC Control, Pin4: -DC Control |
| Вес | 0.6 oz (17g) |
| Snubber | Internal snubber network |
| Тип выхода | Zero-crossing (resistive loads) |
| Тип упаковки | SIP |
| Герметизация | Thermally Conductive Epoxy |
| Тип монтажа | сквозное отверстие |
| Диап. частот | 47-63 Hz |
| Сертификаты | UL E116950, CSA LR81689 |
| Load current max | 3 Arms |
| Load current min | 0.06 Arms |
| Макс. время включения | 1/2 cycle |
| Контакты | 1 НР |
| Рабочее напряжение | 24-280 Vrms |
| Surge current max | 70 Apk (16.6ms) |
| Макс. время выключения | 1/2 cycle |
| Off state dvdt min | 200 V/µsec |
| Эл. прочность | 4000 Vrms |
| Minimum power factor | 0.5 |
| Must turn on voltage | 3.0 VDC |
| Control voltage range | 3-32 VDC |
| Must turn off voltage | 1.0 VDC |
| Transient overvoltage | 600 Vpk |
| Input impedance nominal | 1500 Ohm |
| Мин. сопротивление изоляции | 1e9 Ohm |
| On state voltage drop max | 1.4 Vpk |
| Диап. темп. хр. | -30 to 125 °C |
| Диап. раб. темп. | -30 to 80 °C |
| Input output capacitance max | 10 pF |
| Input current at 5vdc typical | 3.0 mAdc |
| Off state leakage current max | 8 mArms |
| Максимальный ток нагрузки ,А | 3 |
| Коммутируемое переменное напряжение ,В | 24-280 |
