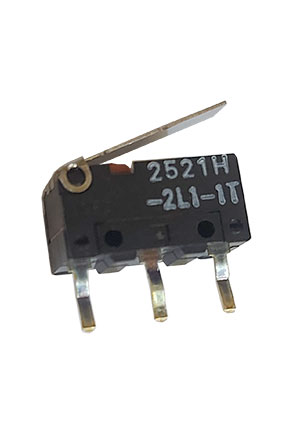

Переключатели нажимные D2FD2L11T
У поставщика
ПроизводительOmron
КатегорияМикропереключатели
У поставщиков
35 шт.
Норм. уп.: 5
Цены поставщиков
Склад 39
В наличии:21 шт.
Срок поставки: до недели
Норм. уп.: 150
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 331,45 |
| от 13 | 317,16 |
| от 21 | 309,42 |
| от 35 | 303,18 |
| от 59 | 297,39 |
Склад 12
В наличии:14 шт
Срок поставки: до недели
Норм. уп.: 5
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 89,01 |
| от 5 | 82,11 |
Описание
Переключатель нажимной D2FD2L11T от Omron — это компактное устройство, предназначенное для коммутации электрических цепей при механическом воздействии. Модель отличается высокой надежностью и долговечностью, что характерно для продукции японского производителя. Применяется в промышленной автоматике, бытовой технике и системах управления для регистрации положений или концевых сигналов.
Технические характеристики
| RoHS | Соответствует |
| Тип | Dust Proof Ultra Subminiature Basic Switch |
| Модель | D2FD-2L1-1T |
| Вес | approx 0.7g |
| Тип | Микропереключатель |
| Ток, А | 0.1 A |
| Корпус | Subminiature basic switch |
| Тип монтажа | Выводной |
| Размеры | Body: 12.8mm (length) x 5.08mm (width) x 6.5mm (height) approx; OP: 8.3±1.2mm; FP max: 11.3mm; OT min: 0.5mm; MD max: 0.5mm |
| Contact gap | 0.25mm |
| Форма контакта | SPDT |
| Тип привода | Hinge lever (stainless steel) |
| Ном. ток | 2A |
| Тип клеммы | PCB terminals (through-hole) |
| Раб. скорость | 1 to 500 mm/s |
| Тип тока | DC |
| Материал контакта | Silver alloy |
| Номинальное AC напряжение | 125VAC |
| Номин. напряжение DC | 30VDC |
| Ударопрочность | Destruction: 1000 m/s^2 max; Malfunction: 300 m/s^2 max |
| Release force min | 0.05 N {5 gf} |
| Эл. прочность | 600VAC 50/60Hz 1min between terminals same polarity; 1500VAC 50/60Hz 1min between current carrying parts and ground |
| Operating force max | 0.65 N {66 gf} |
| Ambient humidity max | 85%RH |
| Степень защиты | IP6X |
| Вибростойкость | Malfunction: 10 to 55 Hz, 1.5mm double amplitude |
| Напряжение, В | 30 V |
| Electrical durability | 30,000 operations min at 20 ops/min |
| Механическая прочность | 300,000 operations min at 60 ops/min |
| Макс. сопротивление контакта | 30mΩ |
| Minimum applicable load | 100mA at 5VDC |
| Диапазон темп. окр. | -20 to +70°C |
| Мин. сопротивление изоляции | 100MΩ at 500VDC |
| Ток контактов | 0.1 A |
| Operating frequency electrical max | 20 ops/min |
| Operating frequency mechanical max | 120 ops/min |
