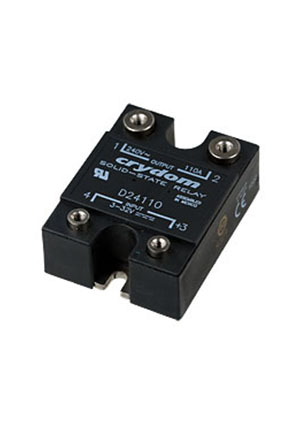

D24110, реле твердотельное 3-32VDC 110А/240VAC
У поставщика
ПроизводительCrydom
У поставщиков
1 шт.
Норм. уп.: 3
Цены поставщиков
Склад 12
В наличии:1 шт
Срок поставки: до недели
Норм. уп.: 3
Минимальная партия: 20 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 12 316,50 |
| от 3 | 10 225,80 |
| от 30 | 9 084,80 |
Описание
Твердотельное реле Crydom D24110 коммутирует нагрузку до 110 А при напряжении 240 В переменного тока. Управляется сигналом 3-32 В постоянного тока, поддерживает резистивные и индуктивные нагрузки. Модель с креплением на панель и винтовыми клеммами подходит для промышленной автоматики и систем управления.
Технические характеристики
| Тип | solid_state_relay |
| Модель | D24110 |
| Примечания | Zero-crossing (resistive loads) or random-fire (inductive loads) output; heat sinking required |
| Вес | 86.5g |
| Circuit | SPST-NO (1 Form A) |
| Тип монтажа | панель |
| Dv/dt min | 500 V/µsec |
| Клеммы | screw and saddle clamps |
| Relay Type | Photo-Coupled Relay (Photorelay) |
| I2t fusing | 9340 A² sec |
| Output Type | AC, Zero Cross |
| Тип выхода | SCR |
| Load Current | 110 A |
| Control type | DC |
| Mounting Type | Chassis Mount |
| Герметизация | thermally conductive epoxy |
| Импульсный ток | 1500 Apk |
| Package / Case | Hockey Puck |
| Voltage - Load | 24 V ~ 280 V |
| Approval Agency | CE, CSA, cURus, TUV |
| Voltage - Input | 3 ~ 32VDC |
| Напряжение управления | 3-32 VDC |
| Диап. частот | 47-63 Hz |
| Входное сопротивление | 1500 Ohm |
| Сертификаты | UL E116949, CSA LR81689, VDE 10143 UG |
| Load current max | 110 Arms |
| Load voltage max | 280 Vrms |
| Load voltage min | 24 Vrms |
| Min load current | 150 mArms |
| Коэффициент мощности мин. | 0.5 |
| Макс. время включения | 1/2 cycle (8.33ms at 60Hz) |
| Контакты | 1 НР |
| Описание | Solid State Relays - SSRs 110A 240V DC INPUT |
| Termination Style | винтовая клемма |
| Off state leakage | 10 mArms |
| Screw torque 6 32 | 10 in-lbs |
| Макс. время выключения | 1/2 cycle |
| Heat sink required | Да |
| Эл. прочность | 4000 Vrms |
| Max reverse voltage | -32 V |
| Turn on voltage max | 3.0 VDC |
| Turn off voltage min | 1.0 VDC |
| Operating Temperature | -40°C ~ 100°C |
| Тип. входной ток | 3.4-20 mA |
| Сопр. изоляции | 10^9 Ohm |
| On state voltage drop | 1.7 Vpk |
| Transient overvoltage | 600 Vpk |
| Screw torque 8 32 10 32 | 20 in-lbs |
| Макс. темп. хр. | 125 °C |
| Мин. темп. хр. | -40 °C |
| Capacitance input output | 8 pF |
| Макс. раб. темп. | 80 °C |
| Мин. раб. темп. | -40 °C |
| Тепл. сопр. переход-корпус | 0.25 °C/W |
| Максимальный ток нагрузки ,А | 110 |
| Коммутируемое переменное напряжение ,В | 24-280 |
