Диод силовой 80А, 1600В, с гибким наружным выводом
У поставщика
ПроизводительПреобразователь
У поставщиков
7 шт.
Норм. уп.: 10
Цены поставщиков
Склад 13
В наличии:7 шт
Срок поставки: до недели
Норм. уп.: 10
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 909,54 |
| от 2 | 900,99 |
| от 3 | 890,71 |
| от 4 | 877,93 |
| от 5 | 861,22 |
Описание

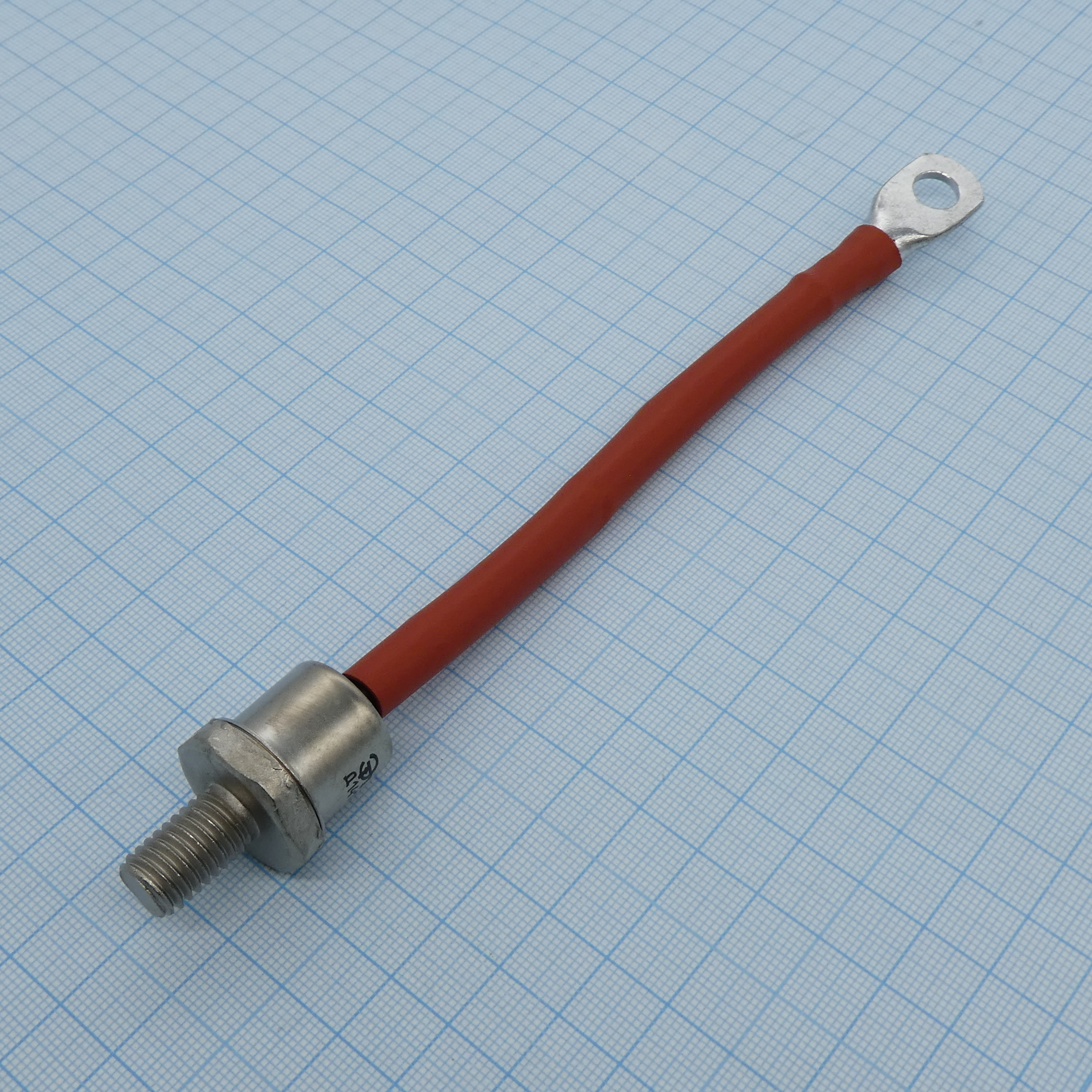

Диод силовой Д141-80-16 от производителя «Преобразователь» рассчитан на ток 80 А и обратное напряжение 1600 В. Компонент оснащён гибким наружным выводом для удобного монтажа. Применяется в силовых выпрямителях и преобразователях промышленной автоматики.
Технические характеристики
| Масса | 75g |
| Класс | 16 |
| Серия | Д141 |
| Резьба | M10-8h |
| Корпус | stud mount |
| Тип монтажа | THT |
| Частота | 50Hz |
| Макс. высота | 23.8mm |
| Описание | Диод силовой 80А, 1600В, с гибким наружным выводом |
| Артикул | Д141-80-16 |
| Tensile force | 39.2±0.4N |
| Прямое напряжение | 1.35V |
| Длина вывода мин. | 8.4+0.43mm |
| Момент затяжки | 10±1.0Nm |
| Leakage path min | 5mm |
| Threshold voltage | 0.8V |
| Dc reverse voltage | 0.6 * URRM |
| Динамическое сопротивление, Ом | 0.0024Ohm |
| Ширина под ключ | 22 -0.28mm |
| Rms forward current | 127A |
| Мин. путь утечки | 5.6mm |
| Время обратного восстановления | 12us |
| Импульсный прямой ток | 2.0kA at Tj=150C; 1.65kA at Tj=25C |
| Год выпуска | 2018 |
| Средний прямой ток | 80A |
| Max storage temperature | 50C |
| Min storage temperature | -50C |
| Заряд обратного восстановления | 336uC |
| Тип упаковки | Bulk (россыпь) |
| Макс. темп. перехода | 150C |
| Min junction temperature | -50C |
| Reverse recovery current | 56A |
| Раб. имп. обратное напряжение | 0.8 * URRM |
| Repetitive peak reverse current | 10.0mA at Tj=150C; 2.0mA at Tj=25C |
| Повторяющееся импульсное обратное напряжение | 1600V |
| Thermal resistance case heatsink | 0.1C/W |
| Тепловое сопр. переход-корпус | 0.30C/W |
| Actual max average forward current | 97A |
| Неповторяющееся импульсное обратное напряжение | 1700V |
| Average forward current forced cooling | 81A |
| Average forward current natural cooling | 42A |
| Thermal resistance junction ambient forced | 1.07C/W |
| Thermal resistance junction ambient natural | 2.52C/W |
