Изолятор цифровой двухканальный
У поставщика
ПроизводительChipAnalog
КатегорияМикросхемы
У поставщиков
4 018 шт.
Норм. уп.: 1000
Цены поставщиков
Склад 15
В наличии:2 500 шт
Срок поставки: до 15 дн.
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 13,89 |
Склад 14
В наличии:985 шт.
Срок поставки: до 7 дн.
Норм. уп.: 2500
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 2 500 | 14,82 |
Склад 13
В наличии:533 шт
Срок поставки: до недели
Норм. уп.: 1000
Минимальная партия: 38 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 18,26 |
| от 102 | 16,40 |
| от 203 | 14,85 |
| от 406 | 13,67 |
| от 1 000 | 12,80 |
Описание

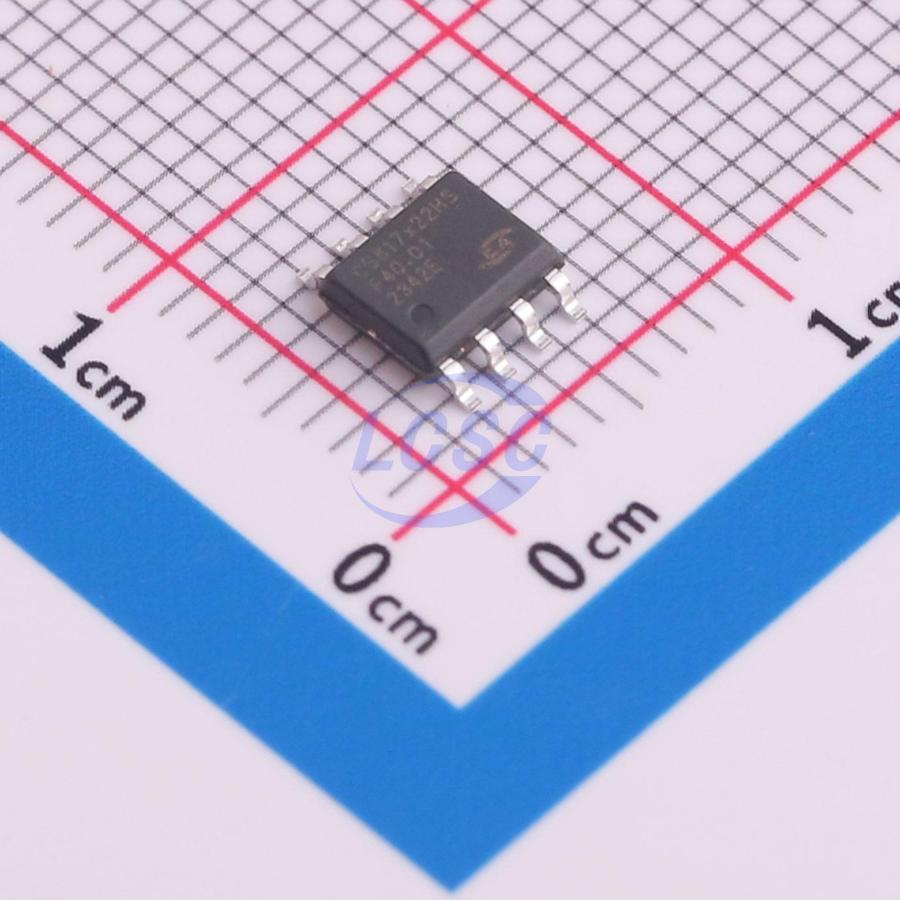

Цифровой изолятор CS817X22HS от ChipAnalog — двухканальная микросхема для гальванической развязки сигналов. Устройство обеспечивает изоляцию до 3000 В, скорость передачи данных 200 кбит/с и высокую устойчивость к синфазным помехам (150 кВ/мкс). Выпускается в компактном корпусе SOIC8. Применяется в промышленной автоматике, системах управления и интерфейсах связи.
Технические характеристики
| Cmti | ±150 kV/μs typical |
| Контактов | 8 |
| RoHS | RoHS-compliant |
| Тип | Digital isolator |
| Корпус | SOIC-8 |
| Каналы | 2 |
| Срок службы | >40 years |
| Тип монтажа | SMD |
| Описание | Low-Power Dual-Channel Digital Isolator, one forward and one reverse-direction channel, default output high |
| Артикул | CS817X22HS |
| Применение | Li+ Battery Protection, Home Appliances, Industrial automation systems, Motor control, Medical electronics, Isolated switch mode supplies, Power inverters |
| Размер корпуса | 4.90 mm × 3.90 mm |
| Конфигурация | 1 forward, 1 reverse |
| Макс. скорость передачи данных | 200kbps |
| Выход по умолчанию | высокий |
| Макс. вх. напр. | VDDI + 0.53V |
| Мин. входное напряжение | -0.5V |
| Напр. изоляции | 3kV RMS |
| Макс. вых. ток | 20mA |
| Мин. выходной ток | -20mA |
| Макс. напр. пит. | 5.5V |
| Мин. напр. пит. | 2.375V |
| Isolation technology | Capacitive silicon dioxide (SiO2) |
| Schmitt trigger inputs | Да |
| Макс. темп. хр. | 150°C |
| Мин. темп. хр. | -65°C |
| Тип упаковки | Tape and Reel (лента в катушке) |
| Electromagnetic immunity | высокий |
| Макс. темп. перехода | 150°C |
| Макс. раб. темп. | 105°C |
| Мин. раб. темп. | -40°C |
| Абс. макс. напряжение питания | 6.0V |
| Supply voltage absolute min | -0.5V |
| Описание (англ.) | Digital Isolator 3000Vrms Forward 1 Channel Reverse 1 Channel 200kbps 150kV/us CMTI SOIC8(S) |
| Supply current dc per channel | 90µA at 3.3V |
| Startup initialization required | Нет |
| Supply current 10kbps per channel | 100µA at 3.3V |
| Supply current 200kbps per channel | 160µA at 3.3V |
