Трансивер RS485/RS422 питание 3.0...5.5В защита 20кВ
У поставщика
ПроизводительChipAnalog
КатегорияИнтерфейсы RS-422, RS-485
У поставщиков
1 031 шт.
Норм. уп.: 3000
шт
Выгоднее:
Откуда взять
СкладЦена за штСуммаВ наличииУсловия
Склад 13срок до недели
Цена за шт22,72 ₽
Сумма1 136,00 ₽
+ доплата 490,00 ₽
В наличии1 031 шт
без доплаты — заказ со склада от 17 300,00 ₽меньше — +490,00 ₽ на заказ, в ценах позицийот 50 штюрлицам и ИП
от 83 — 20,53 ₽ (−10%)
Заказ со склада «Склад 13» с этой позицией — 1 136,00 ₽. До заказа без доплаты не хватает 16 164,00 ₽; пока не набрано, 490,00 ₽ распределятся по ценам позиций этого склада.
50 шт · Склад 13 · 1 136,00 ₽
Описание

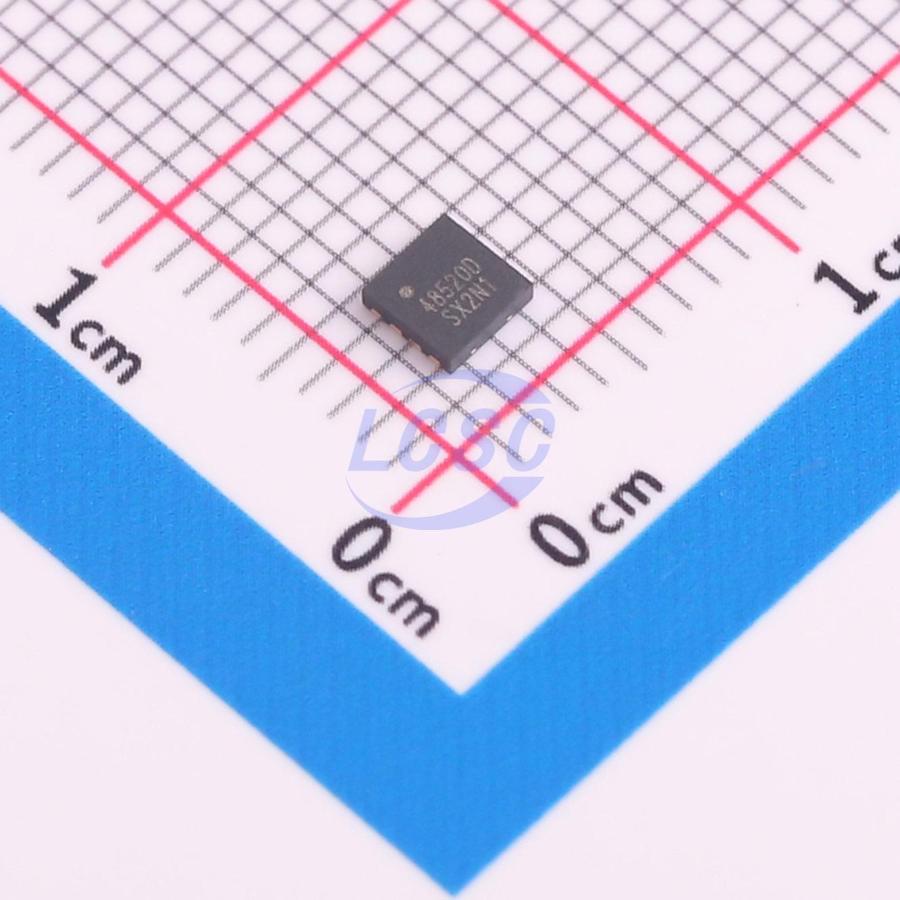

Трансивер RS485/RS422 от ChipAnalog для надёжной передачи данных. Работает при питании от 3.0 до 5.5 В и оснащён встроенной защитой от электростатических разрядов до ±20 кВ. Компактный корпус DFN8 подходит для автоматизации и промышленных сетей.
Технические характеристики
| Дуплекс | half |
| Дуплекс | half-duplex |
| Корпус | DFN8 |
| ЭСР HBM | ±20kV |
| Корпус | DFN-8 |
| Тип монтажа | SMD |
| Bus nodes | 50 |
| Data rate | 20Mbps |
| Fail safe | Да |
| Скорость передачи данных | 20Mbps |
| Отказобезопасность | Да |
| Интерфейс | RS485/RS422 |
| Кол-во выводов | 8 |
| Артикул | CS48520D |
| Производитель | Shanghai Chipanalog Microelectronics Co., Ltd. |
| Узлов на шине | 50 |
| Защита от ЭСР | ±20kV HBM, ±4kV Contact |
| Ток питания | 0.95mA typ |
| Напряжение питания | 3.0V to 5.5V |
| Ток выключения | <5µA |
| Блокировочный конд. | 0.1µF |
| Ток отключения | <5µA |
| Тепловая защита | Да |
| Размеры упаковки | 3mm*3mm |
| Макс. напр. пит. | 5.5V |
| Мин. напр. пит. | 3.0V |
| Common mode voltage | -7V to +12V |
| Driver output voltage | >2.1V @ 5V |
| Ток питания типовой | 0.95mA |
| Макс. темп. хр. | 150°C |
| Мин. темп. хр. | -65°C |
| Тип упаковки | Лента и катушка (лента в катушке) |
| Glitch free power on off | Да |
| Макс. темп. перехода | 150°C |
| Защита от КЗ | Да |
| Макс. раб. темп. | 125°C |
| Мин. раб. темп. | -40°C |
| Profibus compatible output | Да |
| Logic control voltage range | -0.3V to VCC+0.3V |
| Абс. макс. напряжение питания | 7.0V |
| Bus pin voltage absolute max | -8V to 13V |
| Описание (англ.) | RS485/RS422 Transceiver with ±18kV/±20kV ESD Protection |
| Bus voltage common mode range | -7V to +12V |
| Receiver output voltage range | -0.3V to VCC+0.3V |
| Driver output differential voltage | >2.1V @ 5V supply |
| Esd iec 61000 4 2 contact discharge | ±4kV |
| Рабочая температура | -40°C to +125°C |
