ЧИП-резистор толстопленочный 2512 0.01Ом ±1% 2Вт ±50ppm/°C автомобильного применения лента на катушке
У поставщика
У поставщиков
2 308 шт.
Норм. уп.: 4000
Цены поставщиков
Склад 13
В наличии:2 308 шт
Срок поставки: до недели
Норм. уп.: 4000
Минимальная партия: 26 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 26,65 |
| от 132 | 24,32 |
| от 264 | 22,48 |
| от 527 | 20,88 |
| от 1 054 | 19,81 |
Описание

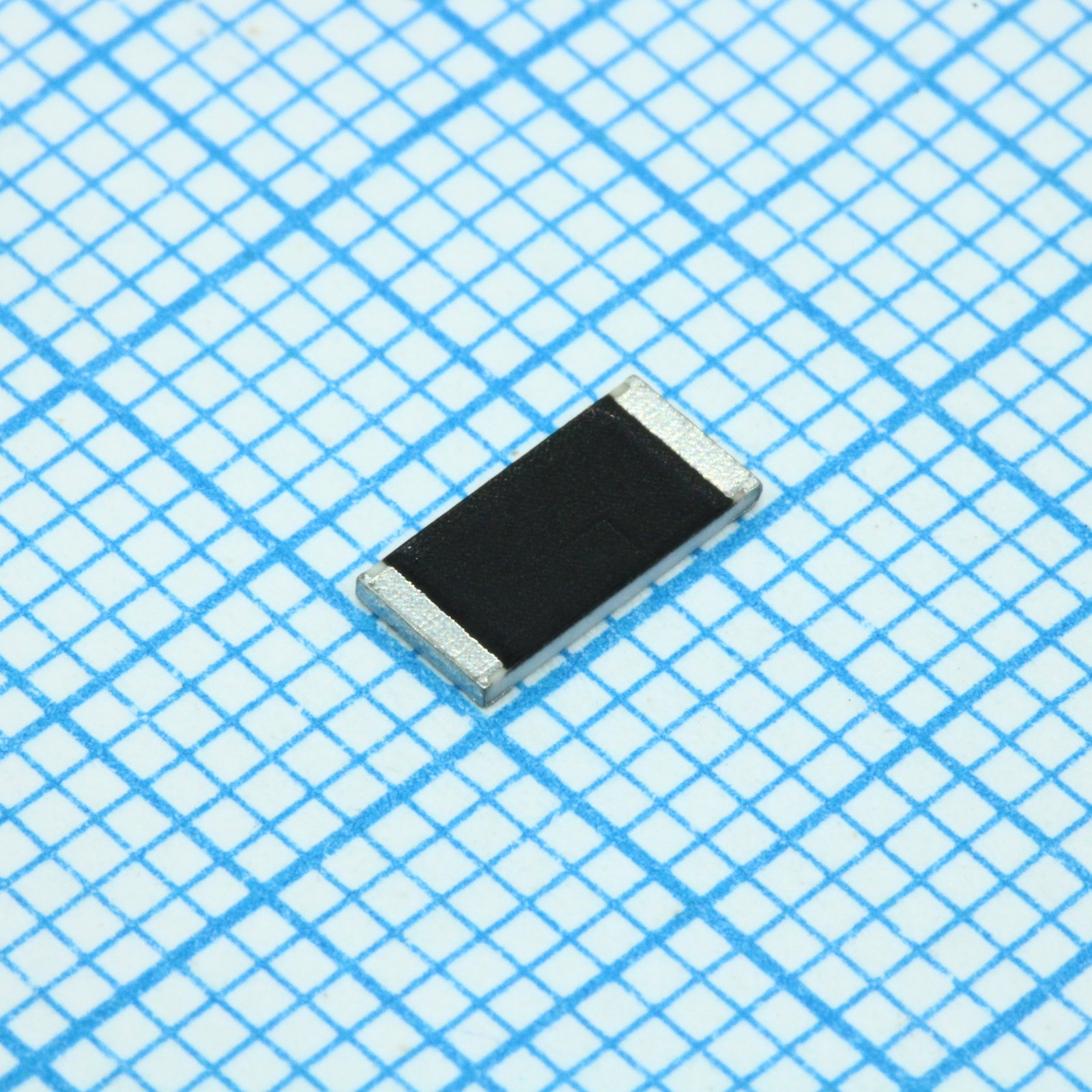

Чип-резистор толстопленочный от Bourns в корпусе 2512. Сопротивление 0,01 Ом с точностью ±1%, мощность 2 Вт, температурный коэффициент ±50 ppm/°C. Предназначен для применения в автомобильной электронике.
Технические характеристики
| RoHS | Да |
| Серия | CRF |
| Корпус | 2512 |
| Снижение характеристик | Derated to Zero Load at +170°C |
| Монтаж | SMD |
| Срок службы под нагрузкой | ΔR < ±1% |
| Упаковка | Embossed Tape, 4000 pcs/180mm reel |
| Вибрация | ΔR < ±0.5% |
| Размеры | Width B: 3.20 ± 0.20 mm; Height T: 0.60 ± 0.20 mm; Length A: 6.40 ± 0.20 mm; Terminal C: 0.95 ± 0.30 mm |
| Сопротивление | 0.010 Ohm |
| Технология | Metal Alloy Plate |
| Описание | High Power Current Sense Chip Resistor |
| Артикул | CRF2512-FZ-R010ELF |
| Выводы | Tin-plated (RoHS compliant) |
| Ном. мощность | 2W |
| Bias humidity | ΔR < ±1% |
| Квалификация | AEC-Q200 |
| Термоудар | ΔR < ±0.5% |
| Mechanical shock | ΔR < ±0.5% |
| Профиль пайки | IPC/JEDEC-J-STD-020 compliant, peak +260°C |
| Влагостойкость | ΔR < ±0.5% |
| Кратковременная перегрузка | ΔR < ±0.5% |
| Допуск сопротивления | ±1% |
| Примечание | чип 2512 0.01 1% 2W ±50ppm/°C |
| Power rating condition | @ 70°C |
| Low temperature storage | ΔR < ±0.5% |
| Макс. рабочее напряжение | (P x R)^1/2 |
| Темп. коэф. | ±50 ppm/°C |
| Тип упаковки | Tape and Reel (лента в катушке) |
| High temperature exposure | ΔR < ±0.5% |
| Термостойкость пайки | ΔR < ±0.5% |
| Диап. раб. темп. | -55°C to +170°C |
| Описание (англ.) | Res Thick Film 2512 0.01 Ohm 1% 2W ±50ppm/C Pad SMD Automotive T/R |
| Допуск | 1 % |
