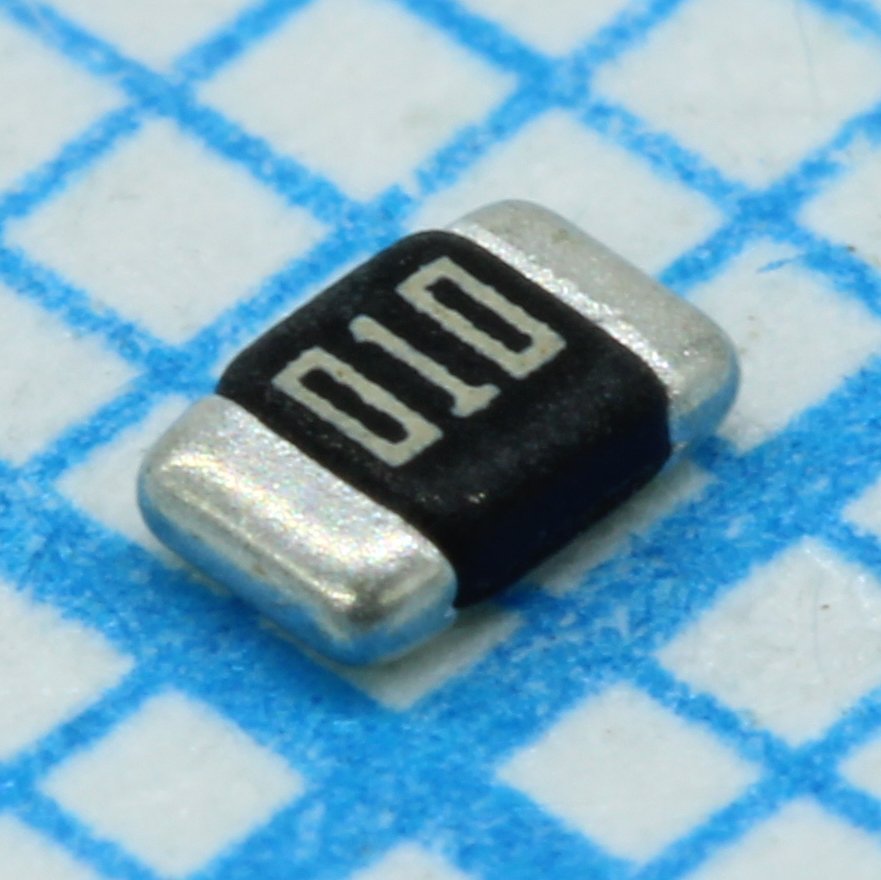

ЧИП-резистор толстопленочный 0805 0.01Ом ±1% 0.5Вт ±50ppm/°C автомобильного применения лента на катушке
У поставщика
ПроизводительBourns
КатегорияРезисторы постоянные SMD 0805
У поставщиков
3 370 шт.
Норм. уп.: 5000
шт
Выгоднее:
Откуда взять
СкладЦена за штСуммаВ наличииУсловия
Склад 13срок до недели
Цена за шт21,14 ₽
Сумма1 057,00 ₽
+ доплата 490,00 ₽
В наличии3 370 шт
без доплаты — заказ со склада от 17 300,00 ₽меньше — +490,00 ₽ на заказ, в ценах позицийот 50 штюрлицам и ИП
от 99 — 19,00 ₽ (−10%)
Заказ со склада «Склад 13» с этой позицией — 1 057,00 ₽. До заказа без доплаты не хватает 16 243,00 ₽; пока не набрано, 490,00 ₽ распределятся по ценам позиций этого склада.
50 шт · Склад 13 · 1 057,00 ₽
Описание
Токочувствительный чип-резистор от Bourns в корпусе 0805. Сопротивление 0.01 Ом с допуском ±1% и мощностью 0.5 Вт. Толстопленочная конструкция обеспечивает стабильность ±50 ppm/°C. Подходит для цепей измерения тока в автомобильной электронике и блоках питания.
Технические характеристики
| Сопротивление | 0.010 Ohm |
| Корпус | 0805 |
| Монтаж | SMD |
| Макс. рабочее напряжение | (P x R)^1/2 |
| Класс | Automotive Grade |
| Серия | CRF |
| Снижение характеристик | Derated to zero load at +170°C |
| Без свинца | Да |
| Срок службы под нагрузкой | 1000 hours at rated power at +70°C, 1.5 hours on, 0.5 hours off, ΔR < ±1% |
| Упаковка | Paper Tape, 5,000 pcs./180 mm (7-inch) reel |
| Ширина катушки | 13.0 ± 1.0 mm (0.512 ± 0.039 in) |
| Описание | High Power Current Sense Chip Resistor |
| Размер A | 2.0 ± 0.10 mm (0.079 ± 0.004 in) |
| Размер B | 1.25 ± 0.10 mm (0.049 ± 0.004 in) |
| Размер C | 0.40 ± 0.20 mm (0.016 ± 0.008 in) |
| Размер T | 0.60 ± 0.20 mm (0.024 ± 0.008 in) |
| Packaging a | 1.6 ± 0.15 mm (0.063 ± 0.006 in) |
| Packaging b | 2.4 ± 0.20 mm (0.094 ± 0.008 in) |
| Packaging e | 1.75 ± 0.10 mm (0.069 ± 0.004 in) |
| Packaging f | 3.5 ± 0.05 mm (0.138 ± 0.002 in) |
| Packaging t | 0.84 ± 0.10 mm (0.033 ± 0.004 in) |
| Packaging w | 8.0 ± 0.20 mm (0.315 ± 0.008 in) |
| Выводы | Tin-plated (RoHS compliant) |
| Packaging d0 | 1.5 +0.1/-0 mm (0.059 +0.004/-0 in) |
| Packaging p0 | 4.0 ± 0.1 mm (0.157 ± 0.004 in) |
| Packaging p1 | 4.0 ± 0.10 mm (0.157 ± 0.004 in) |
| Packaging p2 | 2.0 ± 0.1 mm (0.079 ± 0.004 in) |
| Диаметр катушки | 180 +0/-3 mm (7.09 +0/-0.118 in) |
| Термоудар | ΔR < ±1% |
| Соотв. RoHS | Да |
| Диапазон сопротивлений | 0.001 to 0.025 Ohm |
| Power rating note | 0.5W for 0.001 to 0.010 Ohm; 1W for 0.011 to 0.050 Ohm |
| Recommended pad a | 1.4 mm (0.055 in) |
| Recommended pad b | 1.15 mm (0.045 in) |
| Recommended pad l | 1.0 mm (0.039 in) |
| Соответствие AEC-Q200 | Да |
| Стандарт пайки | IPC/JEDEC-J-STD-020 |
| Влагостойкость | MIL-STD-202 Method 106, 0% power, ΔR < ±0.5% |
| Номинальная мощность при 70°C | 0.5W |
| Кратковременная перегрузка | 5X rated power for 5 seconds, ΔR < ±0.5% |
| Допуск сопротивления | ±1% |
| Примечание | чип 0805 0.01 1% 0.5W ±50ppm/°C |
| Низкая температура хранения | -55°C for 1000 hours, ΔR < ±0.5% |
| Темп. коэф. | ±50 ppm/°C |
| Тип упаковки | Лента и катушка (лента в катушке) |
| Воздействие высокой температуры | 1000 hours @ +170°C, ΔR < ±1% |
| Термостойкость пайки | +260°C, 10-12 second dwell, 25 mm/second emergence, ΔR < ±0.5% |
| Soldering profile preheat | 150°C to 190°C, 60-120 seconds |
| Soldering profile ramp up | 3°C/second maximum |
| Диап. раб. темп. | -55°C to +170°C |
| Soldering profile ramp down | 6°C/second |
| Описание (англ.) | Res Thick Film 0805 0.01 Ohm 1% 0.5W(1/2W) ±50ppm/C Pad SMD Automotive T/R |
| Soldering profile peak duration | Maximum of 20 seconds between +255°C and +260°C |
| Soldering profile time above 220c | 90-150 seconds |
| Soldering profile time above 255c | <1 second |
| Пиковая температура профиля пайки | +260°C |
