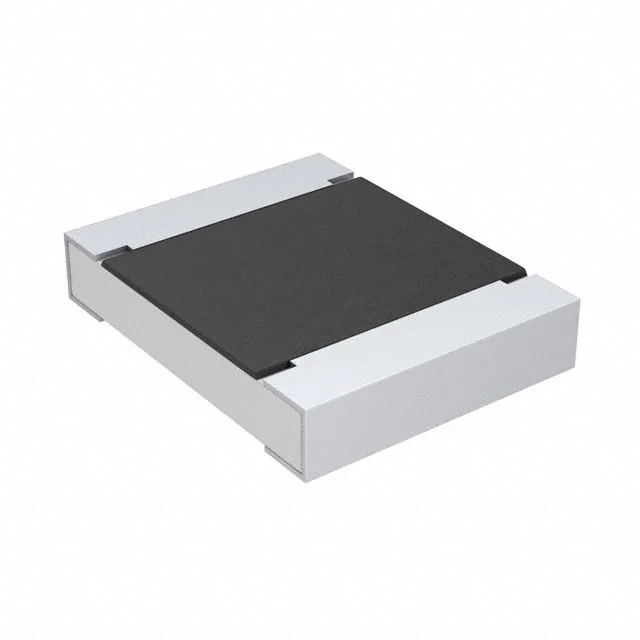

Толстопленочный ЧИП-резистор 1210 1кОм ±1% 0.5Вт -55°С...+155°С
У поставщика
ПроизводительVishay
КатегорияРезисторы постоянные SMD 1210
У поставщиков
4 453 шт.
Норм. уп.: 1200
шт
Выгоднее:
Откуда взять
СкладЦена за штСуммаВ наличииУсловия
Склад 13срок до недели
Цена за шт8,38 ₽
Сумма838,00 ₽
+ доплата 490,00 ₽
В наличии4 452 шт
без доплаты — заказ со склада от 17 300,00 ₽меньше — +490,00 ₽ на заказ, в ценах позицийот 100 штюрлицам и ИП
от 227 — 7,28 ₽ (−13%)
Заказ со склада «Склад 13» с этой позицией — 838,00 ₽. До заказа без доплаты не хватает 16 462,00 ₽; пока не набрано, 490,00 ₽ распределятся по ценам позиций этого склада.
100 шт · Склад 13 · 838,00 ₽
Описание
Толстопленочный чип-резистор от Vishay в корпусе 1210. Имеет сопротивление 1 кОм с точностью ±1% и мощностью 0,5 Вт. Работает в широком диапазоне температур от -55 до +155 °C. Подходит для промышленной автоматики и автомобильной электроники.
Технические характеристики
| Сопротивление | 1kΩ |
| Сопротивление (диапазон) | 1 |
| Допуск | 1 % |
| Корпус | 1210 (3225 metric) |
| Монтаж | SMD |
| Рабочая температура | -55°C ~ 155°C |
| ТКС | ±100 ppm/K |
| Модель | CRCW1210 |
| Шаг | 4 mm |
| Серия | D/CRCW e3 |
| Вес | 16mg |
| AEC-Q200 | Qualified |
| Материал | Metal glaze on ceramic, Ni barrier with pure tin solder contacts |
| Упаковка | EA = ET1 5000 pcs, 180mm/7" reel; EB = ET5 10000 pcs, 285mm/11.25" reel; EC = ET6 20000 pcs, 330mm/13" reel |
| Размер в дюймах | 1210 |
| Устойчивость | ΔR/R = 1% for 1000h at 70°C |
| Размеры | 3.2mm x 2.5mm x 0.55mm |
| Размер, метрический | 3225M |
| Выводы | Pure tin on Ni barrier layer |
| Размер H | 0.55 ± 0.05 mm |
| Длина | 3.2 ± 0.2 mm |
| Размер W | 2.5 ± 0.2 mm |
| Интенсивность отказов | <0.1 x 10^-9/h |
| Ном. мощность | 0.5W |
| Размеры T1 | 0.45 ± 0.2 mm |
| Размеры T2 | 0.4 ± 0.2 mm |
| Ном. напряжение | 200V |
| Диапазон сопротивлений | 1R0 to 10M |
| Серия сопротивлений | E24; E96 |
| Контактная площадка волновой пайки A | 1.1 mm |
| Контактная площадка волновой пайки B | 2.5 mm |
| Контактная площадка волновой пайки L | 2.2 mm |
| Ширина несущей ленты | 8 mm |
| Напр. изоляции | >300V |
| Точность,% | 1 |
| Контактная площадка оплавления A | 0.9 mm |
| Контактная площадка оплавления B | 2.5 mm |
| Контактная площадка оплавления L | 2.0 mm |
| Допуск сопротивления | ±1% |
| Примечание | чип 1210 1.00К 1% |
| Сопр. изоляции | >1e9Ω |
| Номинальная рассеиваемая мощность (P70) | 0.5W |
| Zero ohm resistor imax | 5.0A at 70°C |
| Zero ohm resistor rmax | 20 mOhm |
| Темп. коэф. | ±100 ppm/K |
| Тип упаковки | Лента и катушка (лента в катушке) |
| Напряжение ограничения | 200V AC/DC |
| Категория температурного диапазона | -55°C to +155°C |
| Диап. раб. темп. | -55°C to +155°C |
| Описание (англ.) | Res Thick Film 1210 1K Ohm 1% 0.5W(1/2W) ±100ppm/C Pad SMD Automotive T/R |
| Единица измерения | кОм |
| Cопротивление (значение) | 1 |
