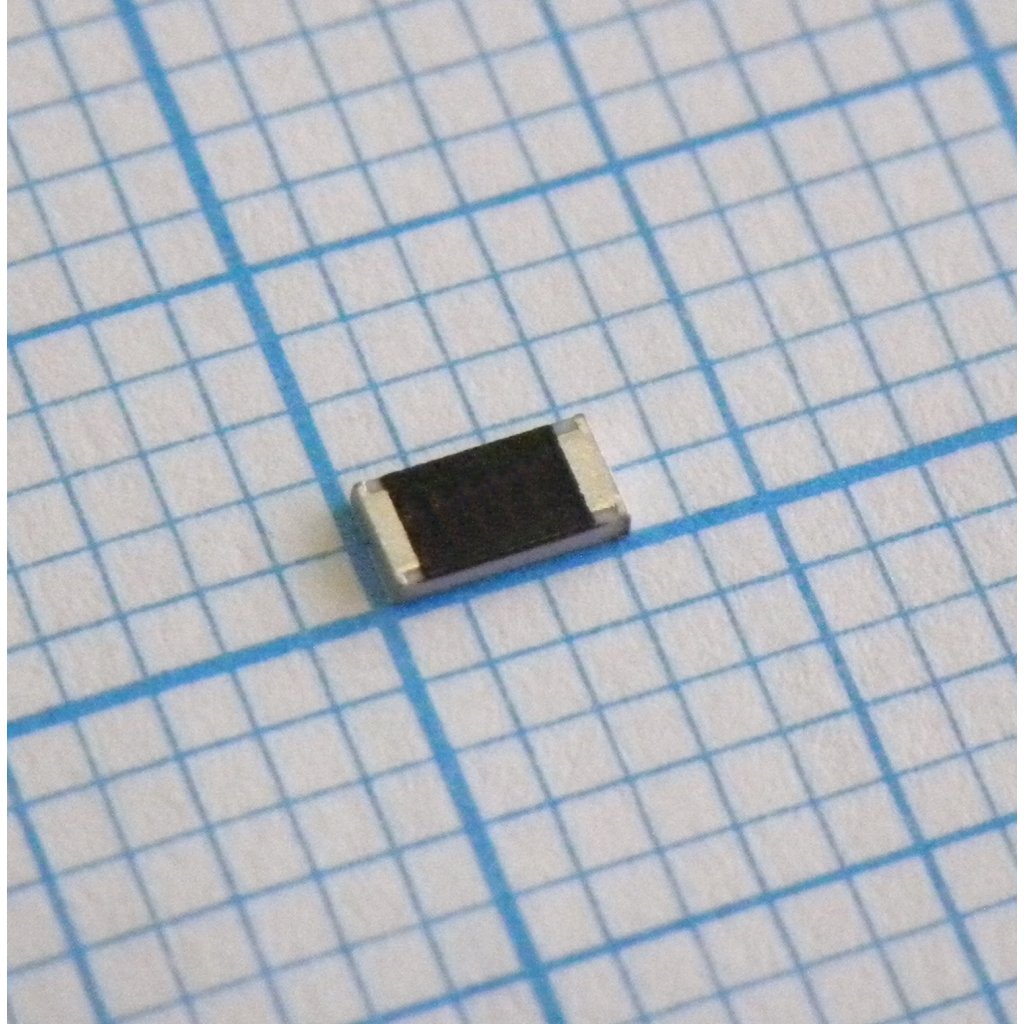

ЧИП-резистор толстопленочный 1206 7.5кОм ±1% 0.25Вт ±100ppm/°C лента на катушке автомобильного применения
У поставщика
ПроизводительVishay
КатегорияРезисторы постоянные SMD 1206
У поставщиков
540 шт.
Норм. уп.: 5000
шт
Выгоднее:
Откуда взять
СкладЦена за штСуммаВ наличииУсловия
Склад 13срок до недели
Цена за шт10,65 ₽
Сумма1 065,00 ₽
+ доплата 490,00 ₽
В наличии540 шт
без доплаты — заказ со склада от 17 300,00 ₽меньше — +490,00 ₽ на заказ, в ценах позицийот 100 штюрлицам и ИП
от 112 — 9,86 ₽ (−7%)
Заказ со склада «Склад 13» с этой позицией — 1 065,00 ₽. До заказа без доплаты не хватает 16 235,00 ₽; пока не набрано, 490,00 ₽ распределятся по ценам позиций этого склада.
100 шт · Склад 13 · 1 065,00 ₽
Описание
Толстопленочный чип-резистор от Vishay в корпусе 1206. Сопротивление 7,5 кОм с точностью ±1%, мощность 0,25 Вт и стабильность ±100 ppm/°C. Подходит для поверхностного монтажа, поставляется на ленте и катушке. Применяется в автомобильной электронике, соответствующей стандарту AEC-Q200.
Технические характеристики
| Сопротивление | 7.5kOhm |
| Допуск | 1 % |
| Корпус | 1206 |
| Монтаж | SMD |
| ТКС | ±100ppm/K |
| Модель | CRCW1206...C |
| Серия | CRCW...C e3 |
| Ряд E | E24; E96 |
| Упаковка | tape on reel |
| Устойчивость | ΔR/R ≤ 1% for 1000 h at 70°C |
| Размеры | T1: 0.35 ± 0.15 mm; T2: 0.45 ± 0.2 mm; Ширина: 1.55 ± 0.10 mm; Высота: 0.55 +0.10/-0.05 mm; Длина: 3.05 ± 0.10 mm |
| Выводы | pure tin (e3) |
| Интенсивность отказов | 0.1 x 10^-9 h^-1 |
| Производитель | Vishay |
| Размер корпуса, дюйм | 1206 |
| Тип компонента | Lead (Pb)-free Thick Film, Rectangular Commodity Chip Resistor |
| Код упаковки | EA = ET1 |
| Шаг упаковки | 4 mm |
| Размер корпуса (метрич.) | 3216M |
| Количество в упаковке | 5000 |
| Стандарт упаковки | IEC 60286-3, Type 1a |
| Вес на 1000 шт. | 10g |
| Номинальная мощность при 70°C | 0.25W |
| Размеры упаковки | Ø 180 mm/7" |
| Допуск сопротивления | ±1% |
| Примечание | чип 1206 7.50К 1% |
| Сопр. изоляции | >10^9 Ohm |
| Zero ohm resistor rmax | 20 mOhm |
| Испытательное напряжение изоляции, 1 мин | >300V |
| Тип упаковки | Лента и катушка (лента в катушке) |
| Напряжение ограничения | 200V |
| Applicable specifications | EN 60115-1, EN 140400, EN 140401-802, IEC 60068-2-X, IEC 60286-3 |
| Категория температурного диапазона | -55°C to +155°C |
| Размеры контактной площадки для пайки волной | A: 1.1 mm; B: 1.7 mm; L: 2.3 mm |
| Диап. раб. темп. | -55°C to +155°C |
| Размеры контактной площадки для оплавления | A: 0.9 mm; B: 1.7 mm; L: 2.0 mm |
| Описание (англ.) | Res Thick Film 1206 7.5K Ohm 1% 0.25W(1/4W) ±100ppm/°C Pad SMD T/R Automotive AEC-Q200 |
| Zero ohm resistor imax at 70c | 3.5A |
