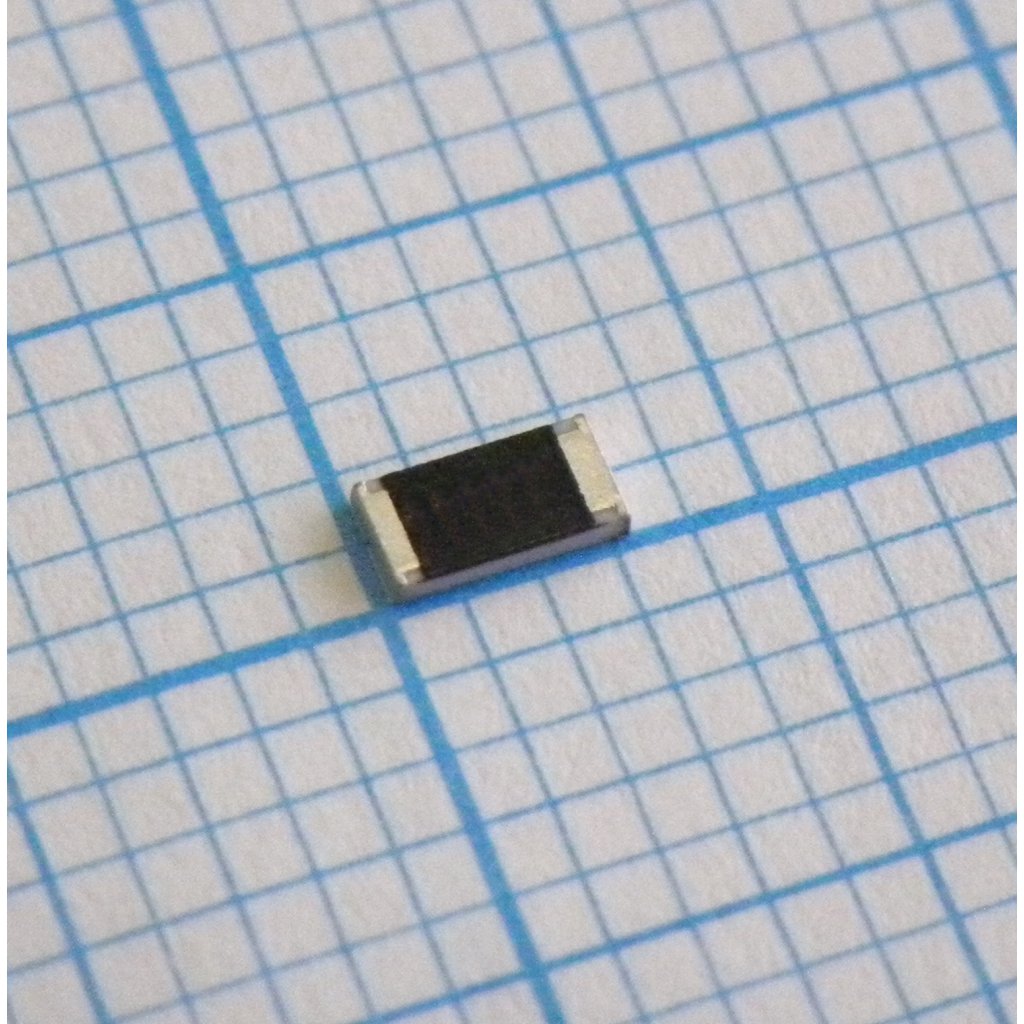

ЧИП-резистор толстопленочный 1206 5.1кОм ±1% 0.25Вт ±100ppm/°C лента на катушке автомобильного применения
У поставщика
ПроизводительVishay
КатегорияРезисторы постоянные SMD 1206
У поставщиков
9 128 шт.
Норм. уп.: 5000
шт
Выгоднее:
Откуда взять
СкладЦена за штСуммаВ наличииУсловия
Склад 13срок до недели
Цена за шт1,68 ₽
Сумма840,00 ₽
+ доплата 490,00 ₽
В наличии9 128 шт
без доплаты — заказ со склада от 17 300,00 ₽меньше — +490,00 ₽ на заказ, в ценах позицийот 500 штюрлицам и ИП
от 600 — 1,48 ₽ (−12%)
Заказ со склада «Склад 13» с этой позицией — 840,00 ₽. До заказа без доплаты не хватает 16 460,00 ₽; пока не набрано, 490,00 ₽ распределятся по ценам позиций этого склада.
500 шт · Склад 13 · 840,00 ₽
Описание
Чип-резистор толстопленочного типа от Vishay в корпусе 1206. Сопротивление 5,1 кОм с точностью ±1%, мощность 0,25 Вт и стабильность ±100 ppm/°C. Подходит для поверхностного монтажа в автомобильной электронике по стандарту AEC-Q200.
Технические характеристики
| Сопротивление | 5.1kΩ |
| Допуск | 1 % |
| Корпус | 1206 |
| Монтаж | SMD |
| T1 | 0.35mm |
| T2 | 0.45mm |
| ТКС | ±100 ppm/K |
| Модель | CRCW1206...C |
| Ширина | 1.55mm |
| Высота | 0.55mm |
| Длина | 3.05mm |
| Серия | CRCW...C e3 |
| Ряд E | E24; E96 |
| Упаковка | tape on reel |
| Соответствие | EN 60115-1, EN 140400, EN 140401-802, IEC 60068-2-X, IEC 60286-3 |
| Применение | automotive |
| Описание | Lead (Pb)-free Thick Film, Rectangular Commodity Chip Resistors |
| Выводы | pure tin (e3) |
| Интенсивность отказов | 0.1 x 10^-9 h^-1 |
| Размер корпуса, дюйм | 1206 |
| Код упаковки | EA = ET1 |
| Шаг упаковки | 4mm |
| Размер корпуса (метрич.) | RR 3216M |
| Диапазон сопротивлений | 1R0 to 10M |
| Контактная площадка волновой пайки A | 1.1mm |
| Контактная площадка волновой пайки B | 1.7mm |
| Контактная площадка волновой пайки L | 2.3mm |
| Напр. изоляции | >300V |
| Диаметр упаковки | 180mm/7" |
| Количество в упаковке | 5000 |
| Вес на 1000 шт. | 10g |
| Номинальная мощность при 70°C | 0.25W |
| Кратковременная перегрузка | ±2% |
| Контактная площадка оплавления A | 0.9mm |
| Контактная площадка оплавления B | 1.7mm |
| Контактная площадка оплавления L | 2.0mm |
| Примечание | чип 1206 5.10К 1% |
| Сопр. изоляции | >10^9Ω |
| Влажное тепло (установившийся режим) | ±1% |
| Стабильность 1000 ч при 70 °C | ±1% |
| Stability 8000h at 70c | ±2% |
| Zero ohm resistor rmax | 20mΩ |
| Endurance at 155c 1000h | ±1% |
| Тип упаковки | Лента и катушка (лента в катушке) |
| Напряжение ограничения | 200V |
| Категория температурного диапазона | -55°C to +155°C |
| Диап. раб. темп. | -55°C to +155°C |
| Rapid change of temperature | ±0.25% |
| Operation at low temperature | ±1% |
| Стойкость к теплу пайки | ±1% |
| Описание (англ.) | Res Thick Film 1206 5.1K Ohm 1% 0.25W(1/4W) ±100ppm/°C Pad SMD T/R Automotive AEC-Q200 |
| Zero ohm resistor imax at 70c | 3.5A |
