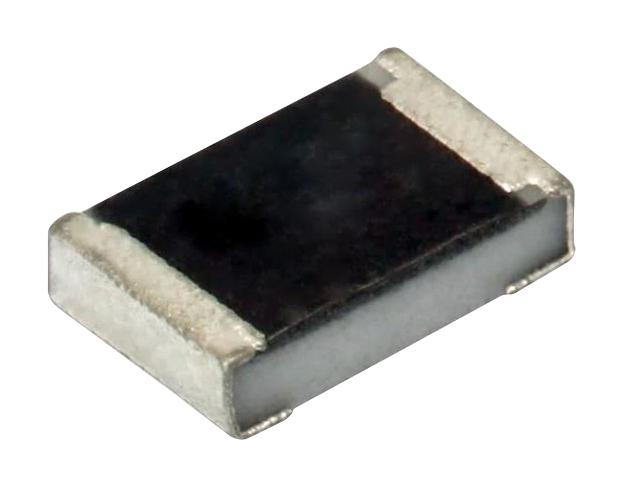

Толстопленочный ЧИП-резистор 0603 1кОм ±5% 0.1Вт -55°С...+155°С
У поставщика
ПроизводительVishay
КатегорияРезисторы постоянные SMD 0603
У поставщиков
36 707 шт.
Норм. уп.: 5000
шт
Выгоднее:
Откуда взять
СкладЦена за штСуммаВ наличииУсловия
Склад 13срок до недели
Цена за шт0,47 ₽
Сумма940,00 ₽
+ доплата 490,00 ₽
В наличии36 707 шт
без доплаты — заказ со склада от 17 300,00 ₽меньше — +490,00 ₽ на заказ, в ценах позицийот 2 000 штюрлицам и ИП
от 2 300 — 0,40 ₽ (−15%)
Заказ со склада «Склад 13» с этой позицией — 940,00 ₽. До заказа без доплаты не хватает 16 360,00 ₽; пока не набрано, 490,00 ₽ распределятся по ценам позиций этого склада.
2 000 шт · Склад 13 · 940,00 ₽
Описание
Толстопленочный чип-резистор от Vishay в корпусе 0603. Имеет сопротивление 1 кОм с допуском ±5% и мощность 0,1 Вт. Работает в широком диапазоне температур от -55 до +155 °C. Подходит для поверхностного монтажа в промышленной автоматике и автомобильной электронике.
Технические характеристики
| Сопротивление | 1kOhm |
| Корпус | 0603 |
| Монтаж | SMD |
| Рабочая температура | -55°C ~ 155°C |
| T1 | 0.3mm |
| T2 | 0.3mm |
| ТКС | ±200 ppm/K |
| Модель | CRCW0603 |
| Шаг | 2mm |
| Ширина | 0.85mm |
| Высота | 0.45mm |
| Длина | 1.55mm |
| Серия | D/CRCW e3 |
| Вес | 2mg |
| AEC-Q200 | qualified |
| Количество | 5000, 10000, 20000, 50000 |
| Упаковка | Paper tape acc. to IEC 60068-3 Type I |
| Размер в дюймах | 0603 |
| Устойчивость | 1% for 1000h at 70°C |
| Размер, метрический | 1608 |
| Интенсивность отказов | <0.1 x 10^-9 h^-1 |
| Диаметр катушки | 180mm/7in, 285mm/11.25in, 330mm/13in |
| Диапазон сопротивлений | 1R0 to 10M |
| Контактная площадка волновой пайки A | 0.9mm |
| Контактная площадка волновой пайки B | 0.9mm |
| Контактная площадка волновой пайки L | 1.0mm |
| Ширина несущей ленты | 8mm |
| Напр. изоляции | >100V |
| Покрытие выводов | Pure tin |
| Контактная площадка оплавления A | 0.5mm |
| Контактная площадка оплавления B | 0.9mm |
| Контактная площадка оплавления L | 1.0mm |
| Допуск сопротивления | ±5% |
| Примечание | чип 0603 1.00К 5% |
| Сопр. изоляции | >10^9 Ohm |
| Номинальная рассеиваемая мощность (P70) | 0.1W |
| Zero ohm resistor imax | 2.0A |
| Zero ohm resistor rmax | 20 mOhm |
| Тип упаковки | Лента и катушка (лента в катушке) |
| Напряжение ограничения | 75V |
| Категория температурного диапазона | -55°C to +155°C |
| Описание (англ.) | Res Thick Film 0603 1K Ohm 5% 0.1W(1/10W) ±200ppm/C Pad SMD Automotive T/R |
