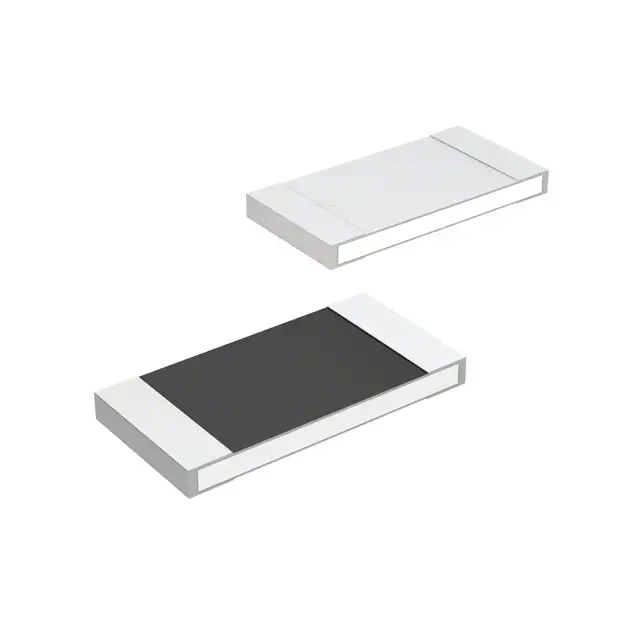

Толстопленочный ЧИП-резистор 2512 0.1Ом ±1% 3Вт -55°С...+155°С
У поставщика
У поставщиков
31 744 шт.
Норм. уп.: 4000
Цены поставщиков
Склад 13
В наличии:31 744 шт
Срок поставки: до недели
Норм. уп.: 4000
Минимальная партия: 28 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 24,77 |
| от 240 | 22,77 |
| от 479 | 21,42 |
| от 958 | 20,24 |
| от 1 915 | 19,46 |
Описание
Толстопленочный чип-резистор от Bourns в корпусе 2512. Сопротивление 0,1 Ом с допуском ±1%, мощность рассеивания 3 Вт, рабочий диапазон температур от -55 до +170 °C. Подходит для цепей токоизмерения и ограничения тока в промышленной автоматике и автомобильной электронике.
Технические характеристики
| Сопротивление | 0.1Ω |
| Допуск | 1 % |
| Корпус | 2512 |
| Монтаж | SMD |
| Рабочая температура | -55°C ~ 170°C |
| Срок службы под нагрузкой | ΔR < ±1.0% |
| Упаковка | 4000 pieces on 180mm (7 inch) reel |
| Вибрация | ΔR < ±0.5% |
| Размеры | Ширина: 3.35mm; Высота: 0.95mm; Длина: 6.45mm; Толщина: 0.7mm |
| Выводы | Tin-plated (RoHS compliant) |
| Ном. мощность | 3W |
| Bias humidity | ΔR < ±0.5% |
| Термоудар | ΔR < ±0.5% |
| Кривая снижения мощности | Derated to zero load at +170°C |
| Соотв. RoHS | Да |
| Mechanical shock | ΔR < ±0.5% |
| Диапазон сопротивлений | 0.010 - 0.100Ω |
| Resistor material | Cu-Ni or Cu-Mn |
| Профиль пайки | IPC/JEDEC-J-STD-020 |
| AEC-Q200 | Да |
| Влагостойкость | ΔR < ±0.5% |
| Кратковременная перегрузка | ΔR < ±0.5% |
| Примечание | чип 2512 0.1 1% 3W ±50ppm/°C |
| Сопр. изоляции | >100 megohms |
| Low temperature storage | ΔR < ±0.5% |
| Maximum working current | (P/R)^1/2 |
| Темп. коэф. | ±50ppm/°C |
| Тип упаковки | Tape and Reel (лента в катушке) |
| High temperature exposure | ΔR < ±1.0% |
| Термостойкость пайки | ΔR < ±0.5% |
| Диап. раб. темп. | -55°C to +170°C |
| Описание (англ.) | Res Metal Strip 2512 0.1 Ohm 1% 3W ±50ppm/C Pad SMD Automotive T/R |
