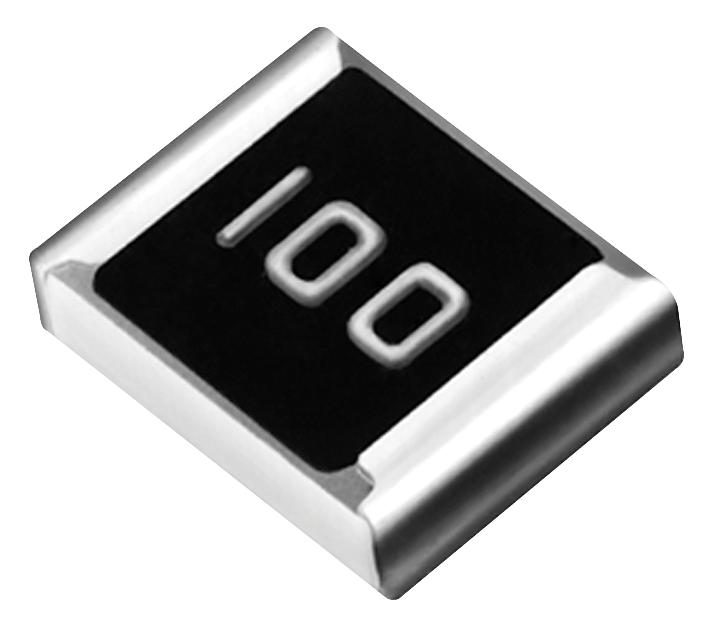

Толстопленочный ЧИП-резистор 2512 0.075Ом ±1% 3Вт -55°С...+170°С
У поставщика
У поставщиков
4 334 шт.
Норм. уп.: 4000
Цены поставщиков
Склад 13
В наличии:4 334 шт
Срок поставки: до недели
Норм. уп.: 4000
Минимальная партия: 26 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 28,52 |
| от 68 | 25,91 |
| от 135 | 23,76 |
| от 270 | 22,13 |
| от 540 | 20,92 |
Описание
Толстопленочный чип-резистор от Bourns. Выполнен в корпусе 2512, имеет сопротивление 0,075 Ом с точностью ±1% и мощностью 3 Вт. Рабочий диапазон температур — от -55 до +170 °С. Применяется в автомобильной электронике и промышленной автоматике.
Технические характеристики
| Сопротивление | 0.075 Ohm |
| Корпус | 2512 |
| Монтаж | SMD |
| Рабочая температура | -55°C ~ 170°C |
| Серия | CRA2512 |
| Снижение характеристик | Derated to zero load at +170°C |
| Упаковка | Тип: Embossed tape on reel; Шаг: 4.0 ± 0.1 mm (0.157 ± 0.004 in); Количество: 4000 pieces; Стандарт: EIA RS-481A; Ширина ленты: 12.0 ± 0.2 mm (0.472 ± 0.008 in); Диаметр катушки: 180 mm (7 inch) |
| Размеры | Ширина: 3.35 ± 0.20 mm (0.131 ± 0.008 in); Высота: 0.95 ± 0.10 mm (0.037 ± 0.004 in); Длина: 6.45 ± 0.20 mm (0.254 ± 0.008 in); Толщина: 0.7 ± 0.20 mm (0.0276 ± 0.008 in) |
| Описание | High Power Current Sense Chip Resistor |
| Артикул | CRA2512-FZ-R075ELF |
| Performance | Срок службы под нагрузкой: ΔR < ±1.0% (1000 hours at rated power @ +70°C, 1.5h on, 0.5h off); Вибрация: ΔR < ±0.5% (10 to 2000 KHz, 3 directions, 12 hours); Bias humidity: ΔR < ±0.5% (+85°C, 85% RH, 10% bias, 1000 hours); Термоудар: ΔR < ±0.5% (-55°C to +150°C, 1000 cycles, 15 min); Mechanical shock: ΔR < ±0.5% (100 g's for 6 ms, 5 pulses); Влагостойкость: ΔR < ±0.5% (MIL-STD-202 Method 106, 0% power); Кратковременная перегрузка: ΔR < ±0.5% (5x rated power for 5 seconds); Low temperature storage: ΔR < ±0.5% (-55°C for 24 hours); High temperature exposure: ΔR < ±1.0% (1000 hours @ +170°C); Термостойкость пайки: ΔR < ±0.5% (+260°C solder, 10-12 sec dwell, 25 mm/sec emergence) |
| Применение | Power supplies, Stepper motor drives, Automotive, Current sensing |
| Конструкция | Metal Alloy Plate, Ni/Sn Plating, Overcoat |
| Ном. мощность | 3W @ 70°C |
| Код заказа | ТКС: Z = ±50 ppm/°C; Размер: 2512; Модель: CRA; Упаковка: E = 4000 pieces on 180 mm reel; Допуск: F = ±1%; Выводы: LF = Tin-plated (RoHS compliant); Сопротивление: R075 = 0.075 Ohm |
| Qualifications | AEC-Q200 qualified, automotive grade, RoHS compliant |
| Диапазон сопротивлений | 0.010 - 0.100 Ohm |
| Resistor material | Cu-Ni or Cu-Mn |
| Профиль пайки | Preheat: 150°C to 190°C, 60-120 seconds; Ramp up: 3°C/second maximum; Стандарт: IPC/JEDEC-J-STD-020; Ramp down: 6°C/second; Peak temperature: +260°C; Max time above 255C: 20 seconds |
| Допуск сопротивления | ±1% |
| Примечание | чип 2512 0.075 1% 3W ±50ppm/°C |
| Сопр. изоляции | >100 megohms |
| Recommended solder pad | A: 4.0 mm (0.157 in); B: 2.1 mm (0.083 in); L: 4.1 mm (0.161 in) |
| Maximum working current | (P/R)^1/2 |
| Темп. коэф. | ±50 ppm/°C |
| Тип упаковки | Tape and Reel (лента в катушке) |
| Диап. раб. темп. | -55°C to +170°C |
| Resistance tolerance options | ±1%, ±5% |
| Описание (англ.) | Res Thick Film 2512 0.075 Ohm 1% 3W ±50ppm/C Pad SMD Automotive T/R |
