ЧИП-резистор 0.06Ом ±1% 3Вт 2512
У поставщика
У поставщиков
4 236 шт.
Норм. уп.: 4000
Цены поставщиков
Склад 13
В наличии:4 236 шт
Срок поставки: до недели
Норм. уп.: 4000
Минимальная партия: 30 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 23,49 |
| от 27 | 22,66 |
| от 54 | 21,52 |
| от 107 | 19,98 |
| от 214 | 18,37 |
Описание

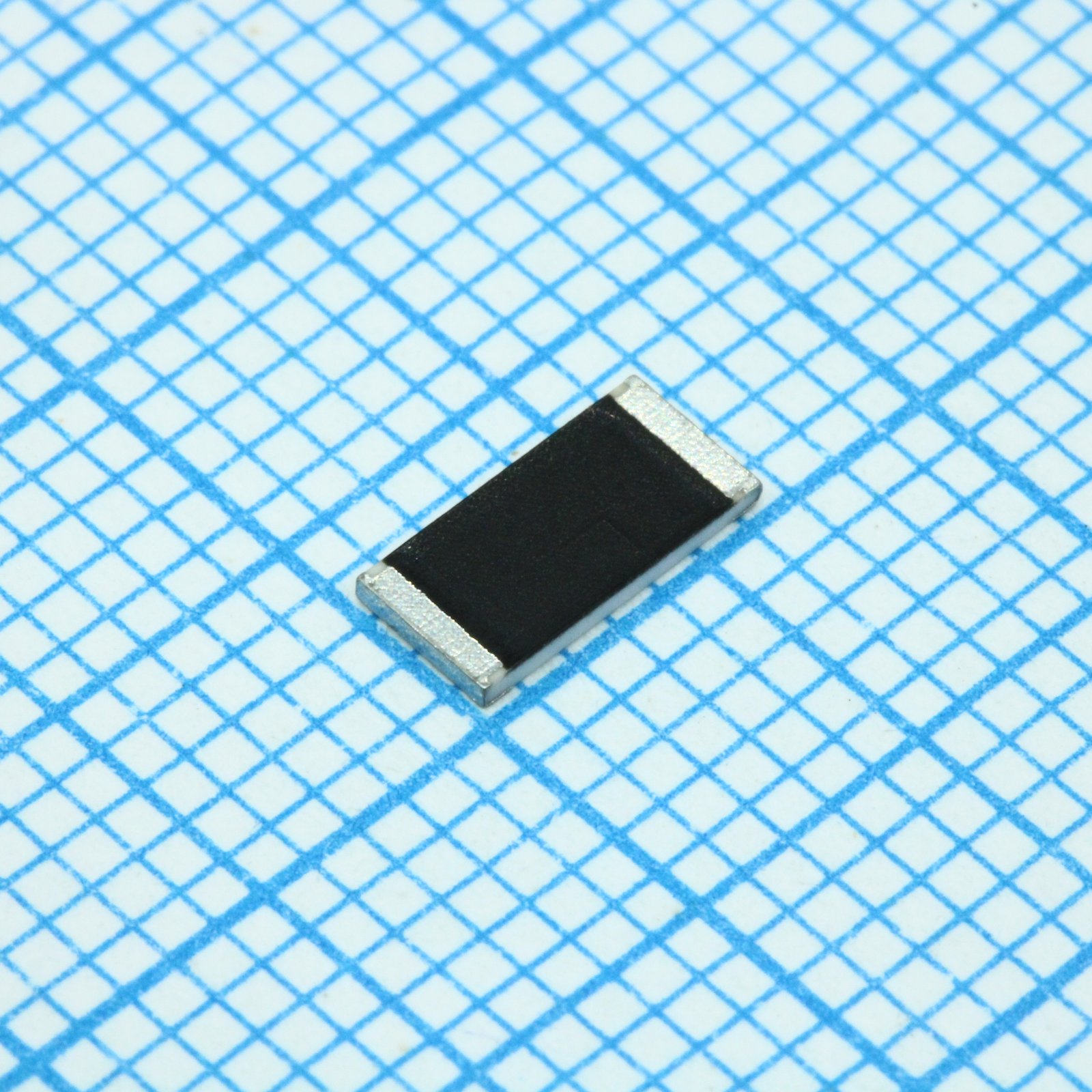

Чип-резистор Bourns CRA2512-FZ-R060ELF с сопротивлением 0.06 Ом и допуском ±1%. Компонент рассчитан на мощность 3 Вт, выполнен в корпусе 2512 и работает в диапазоне температур от -55°C до 170°C. Подходит для токоизмерительных цепей в промышленной автоматике и блоках питания.
Технические характеристики
| Сопротивление | 0.060 Ohm |
| Корпус | 2512 |
| Монтаж | SMD |
| Рабочая температура | -55°C ~ 170°C |
| RoHS | RoHS compliant |
| Компонент | CRA2512-FZ-R060ELF |
| Срок службы под нагрузкой | 1000 hours at rated power at +70°C, 1.5 hours on, 0.5 hours off, ΔR < ±1.0% |
| Упаковка | 4000 pieces on 180 mm (7 inch) reel |
| Вибрация | 10 to 2000 KHz in one minute, 3 directions, 12 hours, ΔR < ±0.5% |
| Размеры | Ширина: 3.35 ± 0.20 mm (0.131 ± 0.008 in); Высота: 0.95 ± 0.10 mm (0.037 ± 0.004 in); Длина: 6.45 ± 0.20 mm (0.254 ± 0.008 in); Толщина: 0.7 ± 0.20 mm (0.0276 ± 0.008 in) |
| Описание | High Power Current Sense Chip Resistor |
| Выводы | Tin-plated (RoHS compliant) |
| Ном. мощность | 3W @ 70°C |
| Bias humidity | +85°C, 85% RH, 10% bias, 1000 hours, ΔR < ±0.5% |
| Квалификация | AEC-Q200 qualified, automotive grade |
| Термоудар | ΔR < ±0.5% |
| Кривая снижения мощности | Ambient temperature 70°C to 170°C |
| Mechanical shock | 100 g's for 6 milliseconds, 5 pulses, ΔR < ±0.5% |
| Диапазон сопротивлений | 0.010 - 0.100 Ohm |
| Resistor material | Cu-Ni or Cu-Mn |
| Профиль пайки | Maximum of 20 seconds between +255°C and +260°C, peak +260°C, 220°C, 190°C, 90-150 seconds, ramp down 6°C/second, 60-120 seconds, 10 seconds minimum, ramp up 3°C/second maximum |
| Влагостойкость | MIL-STD-202 Method 106, 0% power, ΔR < ±0.5% |
| Кратковременная перегрузка | 5X rated power for 5 seconds, ΔR < ±0.5% |
| Допуск сопротивления | ±1% |
| Примечание | чип 2512 0.06 1% 3W ±50ppm/°C |
| Сопр. изоляции | >100 megohms |
| Derated to zero load at | +170°C |
| Low temperature storage | -55°C for 24 hours, ΔR < ±0.5% |
| Maximum working current | (P/R)^1/2 |
| Темп. коэф. | ±50 ppm/°C |
| Тип упаковки | Tape and Reel (лента в катушке) |
| High temperature exposure | 1000 hours @ +170°C, ΔR < ±1.0% |
| Термостойкость пайки | +260°C Solder, 10-12 second dwell, 25 mm/second emergence, ΔR < ±0.5% |
| Диап. раб. темп. | -55°C to +170°C |
| Resistance values available | 0.010, 0.015, 0.020, 0.025, 0.030, 0.040, 0.050, 0.060, 0.070, 0.075, 0.080, 0.100 |
| Описание (англ.) | RES SMD 0.06 OHM 1% 3W 2512 |
