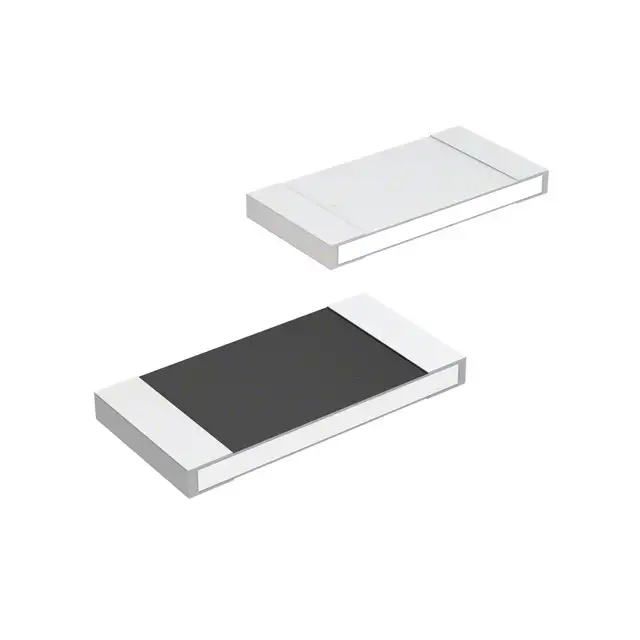

Толстопленочный ЧИП-резистор 2512 0.05Ом ±1% 3Вт -55°С...+170°С
У поставщика
У поставщиков
5 091 шт.
Норм. уп.: 100
Цены поставщиков
Склад 12
В наличии:3 300 шт
Срок поставки: до недели
Норм. уп.: 100
Минимальная партия: 1600 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 33,12 |
| от 100 | 19,67 |
| от 1 000 | 18,16 |
Склад 13
В наличии:1 791 шт
Срок поставки: до недели
Норм. уп.: 4000
Минимальная партия: 26 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 27,60 |
| от 71 | 25,05 |
| от 141 | 22,94 |
| от 282 | 21,34 |
| от 563 | 20,16 |
Описание
Толстопленочный чип-резистор от Bourns в корпусе 2512. Сопротивление 0,05 Ом с точностью ±1% и мощностью 3 Вт. Работает в широком диапазоне температур от -55°C до +170°C. Применяется в автомобильной электронике и промышленной автоматике.
Технические характеристики
| Сопротивление | 0.050 Ohm |
| Допуск | 1 % |
| Корпус | 2512 |
| Монтаж | SMD |
| Рабочая температура | -55°C ~ 170°C |
| Серия | CRA2512 |
| Снижение характеристик | Derated to zero load at +170°C |
| Срок службы под нагрузкой | ΔR < ±1.0% (1000 hours at rated power @ +70°C, 1.5h on, 0.5h off) |
| Упаковка | 4000 pieces on 180 mm (7 inch) reel |
| Вибрация | ΔR < ±0.5% (10 to 2000 KHz, 3 directions, 12 hours) |
| Соответствие | AEC-Q200 qualified, RoHS compliant |
| Размеры | Ширина: 3.35 ± 0.20 mm (0.131 ± 0.008 in); Высота: 0.95 ± 0.10 mm (0.037 ± 0.004 in); Длина: 6.45 ± 0.20 mm (0.254 ± 0.008 in); Толщина: 0.7 ± 0.20 mm (0.0276 ± 0.008 in) |
| Ширина ленты | 12.0 ± 0.2 mm |
| Описание | High Power Current Sense Chip Resistor |
| Артикул | CRA2512-FZ-R050ELF |
| Выводы | Ni/Sn plating |
| Конструкция | Metal Alloy Plate with Overcoat |
| Ном. мощность | 3W @ 70°C |
| Bias humidity | ΔR < ±0.5% (+85°C, 85% RH, 10% bias, 1000 hours) |
| Тип монтажа | SMD |
| Диаметр катушки | 180 +0/-3 mm |
| Термоудар | ΔR < ±0.5% (-55°C to +150°C, 1000 cycles, 15 min) |
| Mechanical shock | ΔR < ±0.5% (100 g's for 6 ms, 5 pulses) |
| Диапазон сопротивлений | 0.010 - 0.100 Ohm |
| Resistor material | Cu-Ni or Cu-Mn |
| Профиль пайки | Peak +255°C to +260°C, max 20 sec; 220°C 90-150 sec; 150°C 60-120 sec; ramp up 3°C/sec max; ramp down 6°C/sec |
| Точность,% | 1 |
| Влагостойкость | ΔR < ±0.5% (MIL-STD-202 Method 106, 0% power) |
| Кратковременная перегрузка | ΔR < ±0.5% (5x rated power for 5 seconds) |
| Допуск сопротивления | ±1% |
| Примечание | чип 2512 0.05 1% 3W ±50ppm/°C |
| Сопр. изоляции | >100 MOhm |
| Low temperature storage | ΔR < ±0.5% (-55°C for 24 hours) |
| Maximum working current | sqrt(P/R) |
| Темп. коэф. | ±50 ppm/°C |
| Тип упаковки | Tape and Reel (лента в катушке) |
| High temperature exposure | ΔR < ±1.0% (1000 hours @ +170°C) |
| Термостойкость пайки | ΔR < ±0.5% (+260°C solder, 10-12 sec dwell, 25 mm/sec emergence) |
| Available resistance values | 0.010, 0.015, 0.020, 0.025, 0.030, 0.040, 0.050, 0.060, 0.070, 0.075, 0.080, 0.100 |
| Диап. раб. темп. | -55°C to +170°C |
| Описание (англ.) | Res Thick Film 2512 0.05 Ohm 1% 3W ±50ppm/C Pad SMD Automotive T/R |
| Номинальное сопротивление, Ом | 0.05 |
