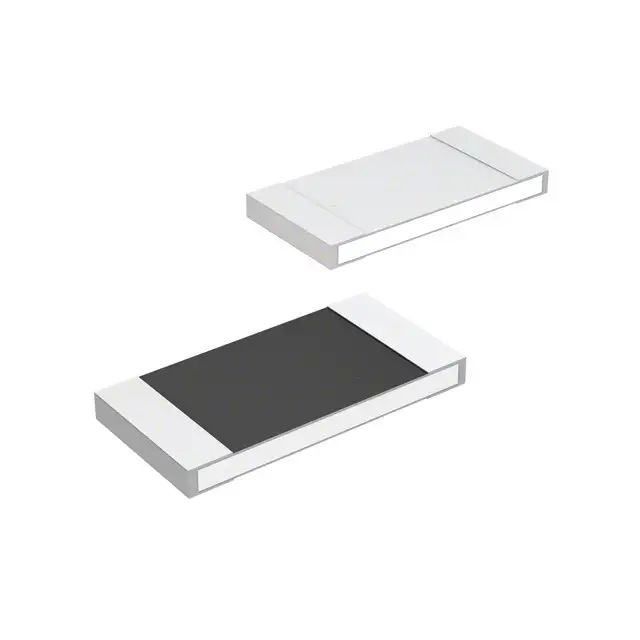

Резисторы постоянные CRA2512-FZ-R025ELF
У поставщика
ПроизводительBourns
КатегорияРезисторы постоянные
У поставщиков
55 669 шт.
Норм. уп.: 4000
Цены поставщиков
Склад 39
В наличии:47 102 шт.
Срок поставки: до недели
Норм. уп.: 4000
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 19,97 |
Склад 13
В наличии:8 567 шт
Срок поставки: до недели
Норм. уп.: 4000
Минимальная партия: 30 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 23,86 |
| от 145 | 21,74 |
| от 289 | 20,03 |
| от 577 | 18,56 |
| от 1 154 | 17,58 |
Описание
Резистор постоянный CRA2512-FZ-R025ELF производства Bourns выполнен в корпусе 2512. Относится к токочувствительным (токоизмерительным) резисторам с низким сопротивлением 0,025 Ом. Предназначен для точного измерения тока в цепях питания, преобразователях и системах управления.
Технические характеристики
| Сопротивление | 0.025ohm |
| Сопротивление | 25 мОм |
| Мощность | 3 Вт |
| Допуск | 1 % |
| Корпус | 2512 |
| Монтаж | SMD |
| Серия | CRA2512 |
| Overcoat | Ni/Sn Plating |
| Упаковка | Тип: Embossed Tape; Шаг: 4.0±0.1mm; Ширина ленты: 12.0±0.2mm; Диаметр катушки: 180mm; Pieces per reel: 4000 |
| Размеры | Ширина: 3.35±0.20mm; Высота: 0.95±0.10mm; Длина: 6.45±0.20mm; Толщина: 0.7±0.20mm |
| Описание | High Power Current Sense Chip Resistor |
| Артикул | CRA2512-FZ-R025ELF |
| Конструкция | Metal Alloy Plate |
| Код заказа | ТКС: Z; Размер: 2512; Модель: CRA; Упаковка: E; Выводы: LF; Сопротивление: R025; Допуск сопротивления: F |
| Qualifications | AEC-Q200, RoHS |
| Диапазон сопротивлений | 0.010-0.100ohm |
| Resistor material | Cu-Ni or Cu-Mn |
| Профиль пайки | Ramp up rate: 3°C/second maximum; Ramp down rate: 6°C/second; Peak temperature: +260°C; Max time above 255°C: 20 seconds |
| Допуск сопротивления | ±1% |
| Сопр. изоляции | >100megohms |
| Power rating condition | @70°C |
| Derated to zero load at | +170°C |
| Maximum working current | sqrt(P/R) |
| Темп. коэф. | ±50ppm/°C |
| Диап. раб. темп. | -55°C to +170°C |
| Performance characteristics | Срок службы под нагрузкой: ΔR < ±1.0%; Вибрация: ΔR < ±0.5%; Bias humidity: ΔR < ±0.5%; Термоудар: ΔR < ±0.5%; Mechanical shock: ΔR < ±0.5%; Влагостойкость: ΔR < ±0.5%; Кратковременная перегрузка: ΔR < ±0.5%; Low temperature storage: ΔR < ±0.5%; High temperature exposure: ΔR < ±1.0%; Термостойкость пайки: ΔR < ±0.5% |
| Resistance tolerance options | ±1%, ±5% |
| Recommended solder pad layout | A: 4.0mm; B: 2.1mm; L: 4.1mm |
