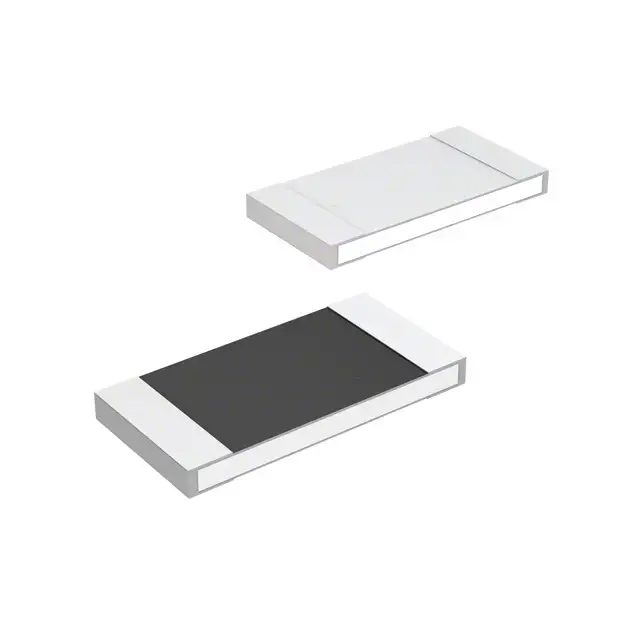

Резисторы постоянные CRA2512-FZ-R020ELF
У поставщика
ПроизводительBourns
КатегорияРезисторы постоянные
У поставщиков
1 913 шт.
Норм. уп.: 4000
Цены поставщиков
Склад 13
В наличии:1 911 шт
Срок поставки: до недели
Норм. уп.: 4000
Минимальная партия: 28 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 25,65 |
| от 74 | 23,24 |
| от 148 | 21,26 |
| от 295 | 19,76 |
| от 590 | 18,64 |
Склад 39
В наличии:2 шт.
Срок поставки: до недели
Норм. уп.: 4000
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 30,31 |
| от 138 | 27,07 |
| от 230 | 25,23 |
| от 380 | 23,78 |
| от 635 | 22,74 |
Описание
Резистор постоянный CRA2512-FZ-R020ELF производства Bourns представляет собой мощный токоизмерительный компонент в корпусе 2512. Отличается низким сопротивлением 0.02 Ом, что позволяет эффективно контролировать ток в цепях питания. Предназначен для применения в блоках питания, инверторах и системах управления двигателями, обеспечивая точное измерение тока с минимальными потерями.
Технические характеристики
| Сопротивление | 0.020 Ω |
| Сопротивление | 0.02 Ом |
| Допуск | 1 % |
| Корпус | 2512 |
| Монтаж | SMD |
| Макс. рабочее напряжение | 0.245V |
| ТКС | ±50 ppm/°C |
| Размер | 2512 |
| AEC-Q200 | Qualified, automotive grade |
| Снижение характеристик | Derated to zero load at +170°C |
| Компонент | CRA2512-FZ-R020ELF |
| Упаковка | 4000 pieces on 180 mm (7 inch) reel |
| Размеры | Ширина: 3.35 ±0.20 mm; Высота: 0.95 ±0.10 mm; Длина: 6.45 ±0.20 mm; Terminal height: 0.7 ±0.20 mm |
| Описание | High Power Current Sense Chip Resistor |
| Performance | Срок службы под нагрузкой: ΔR < ±1.0% after 1000h at rated power @70°C; Вибрация: ΔR < ±0.5%; Bias humidity: ΔR < ±0.5%; Термоудар: ΔR < ±0.5%; Mechanical shock: ΔR < ±0.5%; Влагостойкость: ΔR < ±0.5%; Кратковременная перегрузка: ΔR < ±0.5% after 5x rated power for 5s; Low temperature storage: ΔR < ±0.5%; High temperature exposure: ΔR < ±1.0% after 1000h @170°C; Термостойкость пайки: ΔR < ±0.5% |
| Выводы | Tin-plated (RoHS compliant) |
| Ном. мощность | 3W at 70°C |
| Диапазон сопротивлений | 0.010 - 0.100 Ω |
| Resistor material | Cu-Ni or Cu-Mn alloy plate |
| Профиль пайки | 260°C peak, max 20 seconds between 255°C and 260°C |
| Max working current | 12.25A |
| Сопр. изоляции | >100 megohms |
| Диап. раб. темп. | -55°C to +170°C |
| Recommended solder pad layout | A: 4.0 mm; B: 2.1 mm; L: 4.1 mm |
