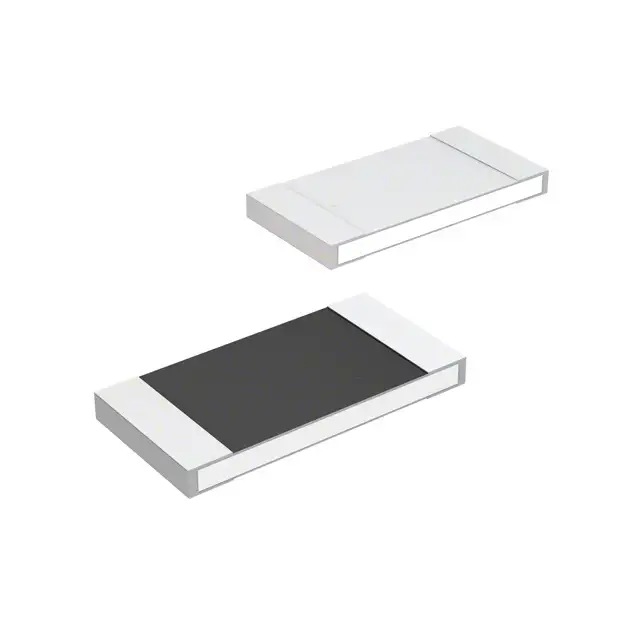

Толстопленочный ЧИП-резистор 2512 0.015Ом ±1% 3Вт -55°С...+170°С
У поставщика
У поставщиков
5 339 шт.
Норм. уп.: 4000
Цены поставщиков
Склад 13
В наличии:5 339 шт
Срок поставки: до недели
Норм. уп.: 4000
Минимальная партия: 32 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 22,75 |
| от 285 | 20,82 |
| от 570 | 19,50 |
| от 1 140 | 18,37 |
| от 2 279 | 17,61 |
Описание
Толстопленочный чип-резистор от Bourns в корпусе 2512. Сопротивление 0,015 Ом с точностью ±1%, мощность рассеивания 3 Вт. Работает в широком диапазоне температур от -55°C до +170°C. Подходит для применения в автомобильной электронике и промышленной автоматике.
Технические характеристики
| Сопротивление | 0.015 Ohm |
| Корпус | 2512 |
| Монтаж | SMD |
| Рабочая температура | -55°C ~ 170°C |
| RoHS | Соответствует |
| Серия | CRA2512 |
| AEC-Q200 | Qualified, automotive grade |
| Снижение характеристик | Derated to zero load at +170°C |
| Overcoat | Да |
| Срок службы под нагрузкой | ΔR < ±1.0% (1000 hours at rated power at +70°C, 1.5h on, 0.5h off) |
| Упаковка | Тип: Embossed tape on reel; Шаг: 4.0 ± 0.1 mm; Стандарт: EIA RS-481A; Ширина ленты: 12.0 ± 0.2 mm; Диаметр катушки: 180 mm (7 inch); Pieces per reel: 4000 |
| Вибрация | ΔR < ±0.5% (10 to 2000 KHz, 3 directions, 12 hours) |
| Размеры | Ширина: 3.35 ± 0.20 mm (0.131 ± 0.008 in); Высота: 0.95 ± 0.10 mm (0.037 ± 0.004 in); Длина: 6.45 ± 0.20 mm (0.254 ± 0.008 in); Толщина: 0.7 ± 0.20 mm (0.0276 ± 0.008 in) |
| Описание | High Power Current Sense Chip Resistor |
| Артикул | CRA2512-FZ-R015ELF |
| Выводы | Ni/Sn Plating |
| Конструкция | Metal Alloy Plate |
| Ном. мощность | 3W @ 70°C |
| Bias humidity | ΔR < ±0.5% (+85°C, 85% RH, 10% bias, 1000 hours) |
| Код заказа | ТКС: Z = ±50 ppm/°C; Размер: 2512; Модель: CRA; Упаковка: E = 4000 pieces on 180 mm reel; Допуск: F = ±1%; Выводы: LF = Tin-plated (RoHS compliant); Сопротивление: R015 = 0.015 Ohm |
| Термоудар | ΔR < ±0.5% (-55°C to +150°C, 1000 cycles, 15 min) |
| Mechanical shock | ΔR < ±0.5% (100 g's for 6 ms, 5 pulses) |
| Диапазон сопротивлений | 0.010 - 0.100 Ohm |
| Resistor material | Cu-Ni or Cu-Mn |
| Профиль пайки | Ramp up: 3°C/second maximum; Стандарт: IPC/JEDEC-J-STD-020; Ramp down: 6°C/second; Time above 190C: 60-120 seconds; Time above 220C: 90-150 seconds; Peak temperature: +260°C; Max time above 255C: 20 seconds |
| Влагостойкость | ΔR < ±0.5% (MIL-STD-202 Method 106, 0% power) |
| Кратковременная перегрузка | ΔR < ±0.5% (5x rated power for 5 seconds) |
| Допуск сопротивления | ±1% |
| Примечание | чип 2512 0.015 1% 3W ±50ppm/°C |
| Сопр. изоляции | >100 MOhm |
| Low temperature storage | ΔR < ±0.5% (-55°C for 24 hours) |
| Maximum working current | sqrt(P/R) |
| Темп. коэф. | ±50 ppm/°C |
| Тип упаковки | Tape and Reel (лента в катушке) |
| High temperature exposure | ΔR < ±1.0% (1000 hours @ +170°C) |
| Термостойкость пайки | ΔR < ±0.5% (+260°C solder, 10-12 s dwell, 25 mm/s emergence) |
| Диап. раб. темп. | -55°C to +170°C |
| Resistance tolerance options | ±1%, ±5% |
| Описание (англ.) | Res Thick Film 2512 0.015 Ohm 1% 3W ±50ppm/C Pad SMD Automotive T/R |
