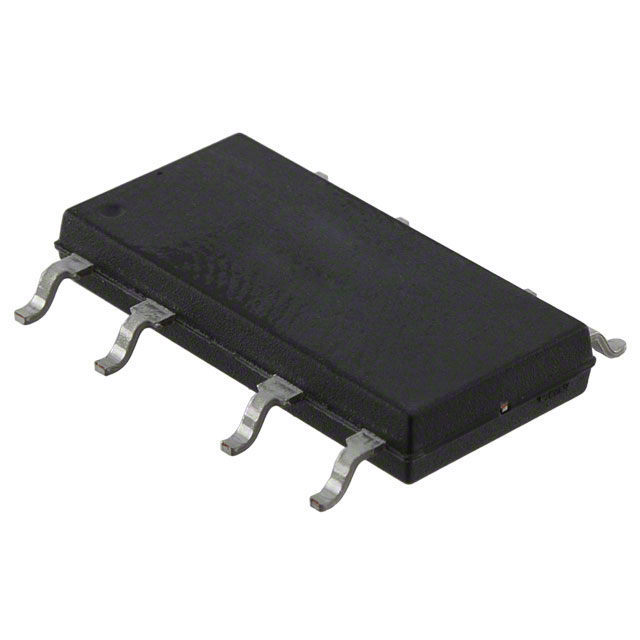

Relay optomos sp-no 6a 8-sop CPC1907B
У поставщика
ПроизводительLITTELFUSE
У поставщиков
22 шт.
Норм. уп.: 25
Цены поставщиков
Склад 13
В наличии:22 шт
Срок поставки: до недели
Норм. уп.: 25
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 1 036,61 |
| от 3 | 984,95 |
| от 5 | 942,87 |
| от 10 | 911,63 |
| от 25 | 888,38 |
Описание
Твердотельное реле LITTELFUSE CPC1907B с одним нормально разомкнутым каналом (SPST). Коммутирует нагрузку до 60 В и 6 А при сопротивлении открытого канала всего 0,06 Ом. Выполнено в компактном корпусе SOIC-8 для поверхностного монтажа. Подходит для промышленной автоматики, систем управления и замены электромеханических реле.
Технические характеристики
| ЭСР HBM | 8kV |
| Корпус | SOIC-8 |
| Особенности | Low drive power requirements, Arc-free with no snubbing circuits, No EMI/RFI generation, High reliability |
| Тип монтажа | SMD |
| Сертификаты | UL 508 (File E69938), CSA pending |
| Описание | Single-Pole, Normally Open Power SOIC OptoMOS Solid State Relay |
| Артикул | CPC1907B |
| Время включения | 2.7ms typ, 5ms max |
| Время выключения | 0.14ms typ, 1ms max |
| Блокирующее напряжение | 60V |
| Путь утечки | 12.5mm external with appropriate layout |
| Напр. изоляции | 5000Vrms |
| Макс. R вкл. | 0.06Ω (IL=1A) |
| Peak load current | 20A (10ms) |
| Выходная емкость | 340pF typ (50V, 1MHz) |
| Класс горючести | UL 94 V-0 |
| Led forward voltage | 0.9V min, 1.2V typ, 1.5V max |
| Темп. хранения | -40 to +125°C |
| Input power derating | 1.33mW/°C |
| Total power derating | 20mW/°C |
| Схема включения | 1-Form-A (SPST-NO) |
| Input peak current max | 1A (10ms) |
| Led current to activate | 1.5mA typ, 5mA max |
| Operational temperature | -40 to +85°C |
| Тип упаковки | Tube (туба) |
| Input output capacitance | 2pF typ (0V, 1MHz) |
| Input control current max | 50mA |
| Led current to deactivate | 0.6mA min |
| Reverse input current max | 10µA |
| Макс. обрат. вх. напр. | 5V |
| Continuous load current dc | ±6A |
| Continuous load current rms | 6Arms |
| Макс. рассеиваемая мощность входа | 150mW |
| Макс. общая рассеиваемая мощность | 2400mW |
| Описание (англ.) | SPST 60 V 6 A 0.06 Ohm Surface Mount Solid State Relay - SOIC-8 |
| Off state leakage current max | 1µA |
