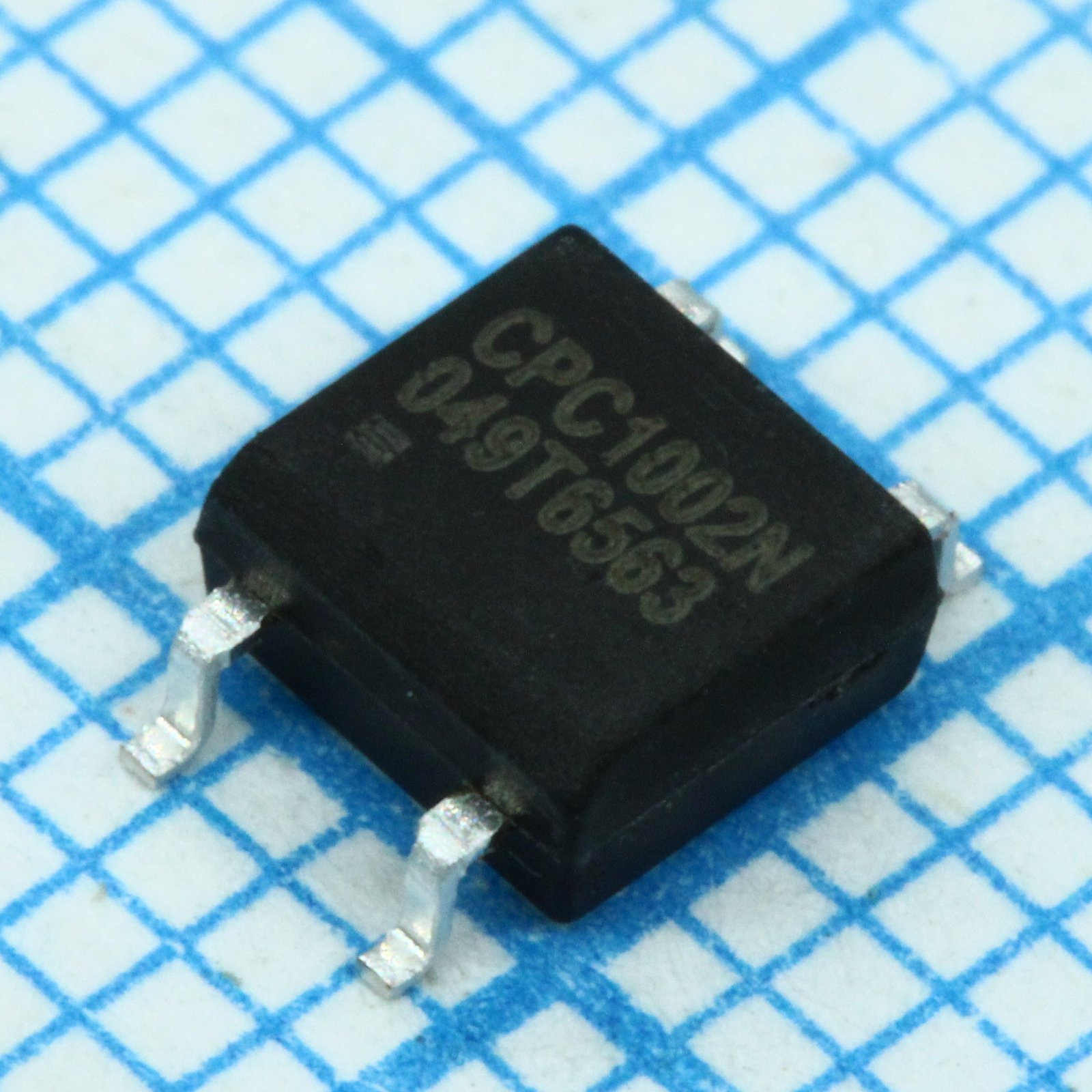

Опто твердотельное реле 120мА нормально замкнутое 4-SOP
У поставщика
ПроизводительLITTELFUSE
У поставщиков
139 шт.
Норм. уп.: 2000
Цены поставщиков
Склад 13
В наличии:139 шт
Срок поставки: до недели
Норм. уп.: 2000
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 479,09 |
| от 6 | 452,58 |
| от 11 | 430,99 |
| от 21 | 414,93 |
| от 42 | 402,99 |
Описание
Оптотвердотельное реле от Littelfuse в компактном корпусе SOP-4. Коммутирует нагрузку до 120 мА, нормально замкнутое исполнение (SP-NC). Подходит для схем промышленной автоматики и управления нагрузками в бытовой электронике.
Технические характеристики
| Форма | 1-Form-B |
| Корпус | 4-Pin SOP |
| Тип монтажа | SMD |
| Сертификаты | UL Recognized Component: File E76270, CSA Certified Component: Certificate 1172007, TUV EN 62368-1: Certificate # B 082667 0008 |
| Описание | Single-Pole Normally Closed Solid State Relay, 4-Pin SOP |
| Артикул | CPC1135NTR |
| Корпус | SOP-4 |
| Блокирующее напряжение | 350V |
| Макс. время включения | 2ms |
| Описание | Solid State Relays - PCB Mount Single Pole Relay 350V 120mA |
| Напр. изоляции | 1500Vrms |
| Load current peak | ±350mA (10ms) |
| Макс. R вкл. | 35Ω |
| Макс. время выключения | 2ms |
| Класс горючести | UL 94 V-0 |
| Load current derating | 120mA @25°C to 80mA @85°C |
| Off state leakage max | 5µA |
| Падение входного напряжения макс. | 1.5V |
| Input voltage drop typ | 1.36V |
| Выходная емкость тип. | 25pF |
| Load current continuous | 120mA rms/DC |
| Макс. темп. хр. | 125°C |
| Мин. темп. хр. | -40°C |
| Тип упаковки | Tape and Reel (лента в катушке) |
| Макс. раб. темп. | 85°C |
| Мин. раб. темп. | -40°C |
| Reverse input current max | 10µA |
| Макс. обрат. вх. напр. | 5V |
| Capacitance input to output | 1pF |
| Макс. рассеиваемая мощность входа | 150mW |
| Макс. общая рассеиваемая мощность | 400mW |
| Описание (англ.) | RELAY OPTOMOS SP-NC 120MA 4-SOP |
| Input control current activate max | 2mA |
| Input control current activate typ | 0.6mA |
| Input control current deactivate typ | 0.3-0.55mA |
