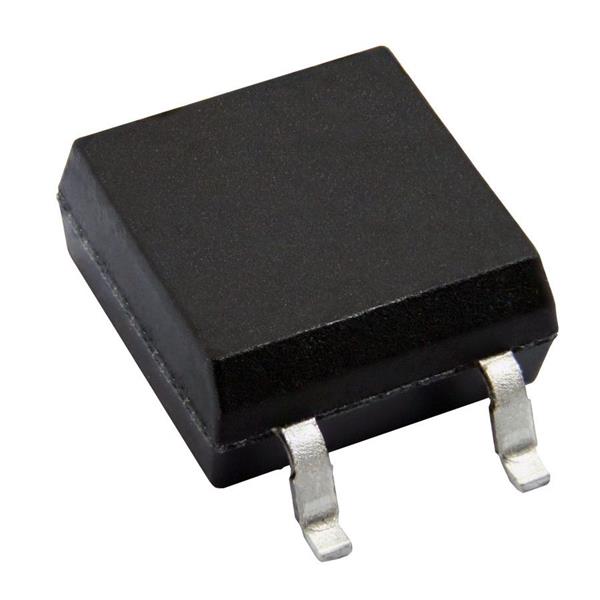

Опто твердотельное реле вход 50мА 1.5В постоянного тока выход 0.17A 250В переменного/постоянного тока 4-Pin SOP лента на катушке
У поставщика
ПроизводительLITTELFUSE
У поставщиков
818 шт.
Норм. уп.: 1000
Цены поставщиков
Склад 13
В наличии:818 шт
Срок поставки: до недели
Норм. уп.: 1000
Минимальная партия: 4 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 196,01 |
| от 8 | 193,27 |
| от 15 | 189,77 |
| от 29 | 185,01 |
| от 58 | 178,53 |
Описание
Оптотвердотельное реле от Littelfuse в компактном корпусе SOP4. Коммутирует нагрузку до 0,17 А при напряжении до 250 В переменного или постоянного тока, управляется входным сигналом 1,5 В. Подходит для промышленной автоматики, систем управления и измерительного оборудования.
Технические характеристики
| Корпус | SOP-4 |
| Тип монтажа | SMD |
| Сертификаты | UL Recognized File E76270; CSA Certified 1172007; TUV EN 62368-1 B 082667 0008 |
| Описание | Single-Pole, Normally Open Solid State Relay, OptoMOS, 250V/170mA |
| Артикул | CPC1010NTR |
| Чувствит. к ЭСР | ESD Sensitive (JESD-625) |
| Блокирующее напряжение | 250V |
| Макс. время включения | 3ms |
| Напр. изоляции | 1500Vrms |
| Load current peak | ±350mA (10ms) |
| Max reflow cycles | 3 |
| Макс. R вкл. | 11.5Ω |
| Макс. время выключения | 3ms |
| Класс горючести | UL 94 V-0 |
| Soldering dwell time | 30 seconds |
| On resistance typical | 8.5Ω |
| Reverse input voltage | 5V |
| Падение входного напряжения макс. | 1.5V |
| Load current continuous | 170mA rms/DC |
| Макс. темп. хр. | 125°C |
| Мин. темп. хр. | -40°C |
| Tape and reel available | Да |
| Тип упаковки | Tape and Reel (лента в катушке) |
| Off state leakage current | 1μA |
| Макс. раб. темп. | 85°C |
| Мин. раб. темп. | -40°C |
| Input voltage drop typical | 1.36V |
| Уровень чувствительности к влаге | MSL 3 |
| Тип. выходная емкость | 9pF |
| Макс. рассеиваемая мощность входа | 70mW |
| Макс. общая рассеиваемая мощность | 400mW |
| Описание (англ.) | SSR 50mA 1.5V DC-IN 0.17A 250V AC/DC-OUT 4-Pin SOP T/R |
| Input control current to deactivate | 0.1mA |
| Input to output capacitance typical | 1pF |
| Soldering classification temperature | 260°C |
| Input control current to activate max | 2mA |
| Input control current to activate typical | 0.6mA |
