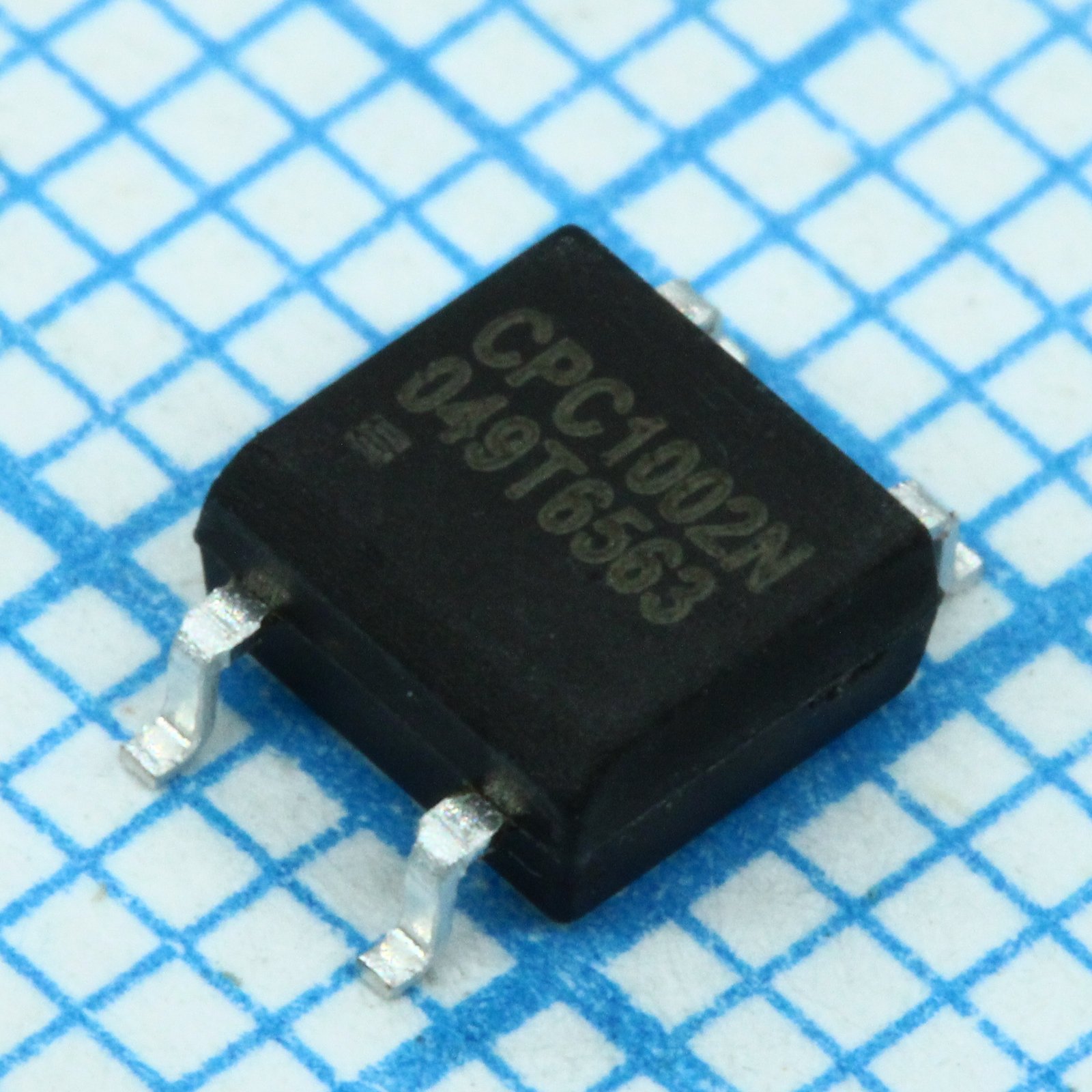

Оптопара CPC1002NTR / SOP-4
У поставщика
ПроизводительLITTELFUSE
У поставщиков
1 398 шт.
Норм. уп.: 2000
Цены поставщиков
Склад 13
В наличии:1 398 шт
Срок поставки: до недели
Норм. уп.: 2000
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 382,74 |
| от 6 | 361,08 |
| от 12 | 343,42 |
| от 24 | 330,30 |
| от 48 | 320,54 |
Описание
Оптопара CPC1002NTR от Littelfuse (IXYS) в миниатюрном корпусе SOP-4 предназначена для гальванической развязки цепей управления и нагрузки. Компонент отличается высокой скоростью переключения и низким потреблением тока, что делает его пригодным для интерфейсов промышленной автоматики и телекоммуникационного оборудования. Модель обеспечивает надежную изоляцию в компактном исполнении для поверхностного монтажа.
Технические характеристики
| Корпус | SOP-4 |
| Тип монтажа | SMD |
| Блокирующее напряжение | 60V |
| Макс. время включения | 5ms |
| Время включения тип. | 1.3ms |
| Load current peak | 1A |
| Макс. R вкл. | 0.55Ohm |
| On resistance typ | 0.35Ohm |
| Макс. время выключения | 2ms |
| Время выкл. тип. | 0.41ms |
| Класс горючести | UL 94 V-0 |
| Input power derating | 1.33mW/C |
| Total power derating | 3.33mW/C |
| Load current derating | 700mA @ 25C to 420mA @ 80C |
| Падение входного напряжения макс. | 1.5V |
| Input voltage drop typ | 1.2V |
| Led current to operate | 2mA |
| Выходная емкость тип. | 25pF |
| Load current continuous | 700mA |
| Тип упаковки | Tape and Reel (лента в катушке) |
| Input control current max | 50mA |
| Reverse input current max | 10uA |
| Макс. обрат. вх. напр. | 5V |
| Диап. темп. хр. | -40 to +125C |
| Макс. рассеиваемая мощность входа | 70mW |
| Макс. общая рассеиваемая мощность | 400mW |
| Описание (англ.) | Solid State Relay 60V 700mA |
| Off state leakage current max | 1uA |
| Operational temperature range | -40 to +85C |
| Input to output capacitance typ | 1pF |
| Isolation voltage input to output | 1500Vrms |
| Input control current to activate max | 2mA |
| Input control current to activate typ | 0.55mA |
| Input control current to deactivate max | 0.3mA |
