Документация

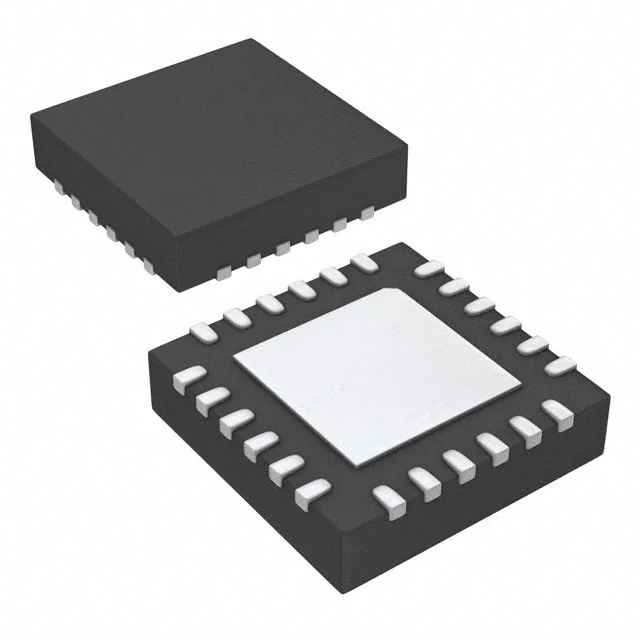

IC SGL USB-DL UART BRIDGE 24QFN
У поставщика
ПроизводительSILAB
У поставщиков
2 139 шт.
Норм. уп.: 1500
Цены поставщиков
Склад 13
В наличии:2 139 шт
Срок поставки: до недели
Норм. уп.: 1500
Минимальная партия: 4 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 219,34 |
| от 39 | 207,97 |
| от 77 | 200,35 |
| от 154 | 193,66 |
| от 308 | 189,13 |
Описание
Микросхема-мост USB — UART от SILAB преобразует один USB-порт в два независимых последовательных интерфейса. Выполнена в компактном корпусе QFN24 и работает в расширенном диапазоне температур от -40 до +85 °C. Подходит для промышленной автоматики, систем сбора данных и встраиваемых решений.
Технические характеристики
| Корпус | 24-pin QFN (4x4mm) |
| Тип монтажа | SMD |
| Выводы GPIO | 5 GPIO signals (3 on standard, 2 on enhanced) |
| Prom size | 296-Byte One-Time Programmable ROM |
| Размеры | 4x4mm |
| Io voltage | 1.8V to VDD |
| Rs485 mode | Supported on Enhanced UART |
| Соотв. RoHS | Да |
| Uart interfaces | 2 (Enhanced and Standard) |
| Темп. диапазон | -40 to +85°C |
| Usb specification | USB 2.0 compliant, full-speed (12Mbps) |
| Flow control options | Hardware (CTS/RTS), Software (X-On/X-Off), No flow control |
| Ordering part number | CP2105-F01-GM |
| Data buffers enhanced | 320 byte receive and transmit buffers |
| Data buffers standard | 288 byte receive and transmit buffers |
| Data formats enhanced | Data bits: 5,6,7,8; Stop bits: 1,1.5,2; Parity: odd, even, mark, space, no parity |
| Data formats standard | 8 data bits, 1 stop bit, parity: even, odd, no parity |
| Usb suspend supported | Да |
| Baud rate enhanced uart | 300bps to 2.0Mbps |
| Baud rate standard uart | 2400bps to 921600bps |
| Тип упаковки | Tape and Reel (лента в катушке) |
| Internal regulator output | 3.45V |
| Диап. темп. хр. | -65 to +150°C |
| Диап. раб. темп. | -40 to +85°C |
| Supply voltage self powered | 3.0 to 3.6V |
| Absolute max voltage on vbus | 5.8V |
| Описание (англ.) | SGL USB-DL UART BRIDGE 24QFN |
| Ambient temperature under bias | -55 to +125°C |
| Supply voltage usb bus powered | 4.0 to 5.25V |
| Absolute max voltage on io pins | 5.8V (VIO > 2.2V), VIO + 3.6V (VIO < 2.2V) |
| Absolute max voltage on vdd or vio | 4.2V |
| Max output current sunk by rst or io | 100mA |
| Max total current through vdd vio gnd | 500mA |
| Рабочая температура | -40В°C ~ 85В°C |
